高速数据 (HSD) 连接

高速数据 (HSD) 连接

随时享受信息和娱乐。TE 提供用于汽车信息娱乐模块以及其他应用的高性能高速连接器。

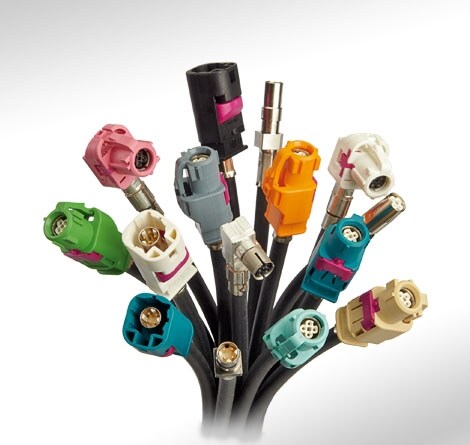

一路都是舞台。 TE 的高速连接器为汽车信息娱乐模块、相机、用户端口和显示设备提供高速连接解决方案。该连接器产品组合可与 1 通道和 4 通道 LVDS、IEEE 1394、GVIF、eMOST 及 USB 2.0 等协议结合使用。这些高速连接器可兼容已规划的德国 AK HSD 接口、USCAR 30 (Mini USB) 和其他规定的屏蔽连接系统。这些连接器可用于密封应用。

应用

  • 相机连接
  • 组合仪表连接
  • 数字调谐器视频/音频
  • 显示器连接
  • 后排座椅娱乐
  • USB 接口连接
  • 车载资讯系统连接

特性

  • 与 德国AK及 USCAR 标准接口兼容
  • 适用于密封应用
  • HSD 产品组合可与各种协议结合使用
  • 1 通道和 4 通道低电压差分信号 (LVDS)
  • 千兆位视频接口 (GVIF)
  • USB
  • IEEE 1394
  • 以太网协议



USCAR 是商标

机械

  • 导线截面积:0.14 – 0.22mm²
  • 插接次数:最少 25次
  • 误插拔力:最小 80 N
  • 连接器保持力:最小 110 N

电气

  • 回波损耗:≤ -20 dB 于 1 GHz ≤ -17 dB 于 2 GHz
  • 插入损耗:≤ 0.1 dB 于 1 GHz
  • 触点电流:≤ 2.5 A(直流)
  • 差分屏蔽(耦合):≥ 75 dB 于 1 GHz,≥ 65dB 于 2 GHz
  • 偏移量(信号触点之间):180° 连接器:≤ 5 ps/m,90° 连接器:≤ 25 ps/m

产品规格

  • 108-94331(HSD 接头)
  • 108-94333(HSD 90° 连接器)
  • 108-94334(HSD180° 连接器)
  • 108-94434(HSD 混合型连接器)
  • 108-94433(HSD 双连接器)
  • 108-94106(HSD 射频系统)

应用规格

  • 114-94058(HSD 180° 连接器)
  • 114-94117(HSD 90° 连接器)
  • 114-18867(HSD 头)

标准

  • IDB 1394 汽车规格
  • USCAR 2,REV 5
  • LV214
  • 符合 RoHS 标准
