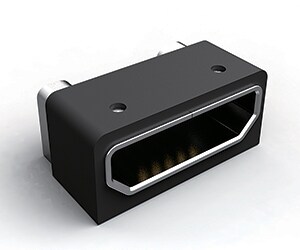

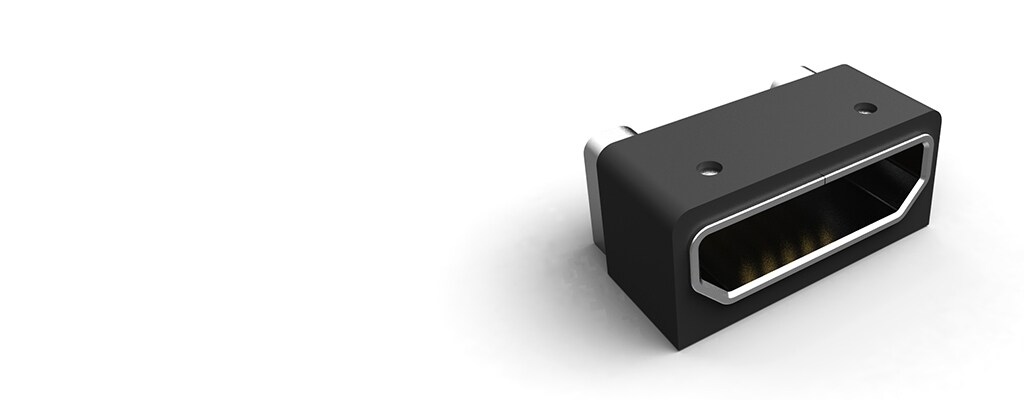

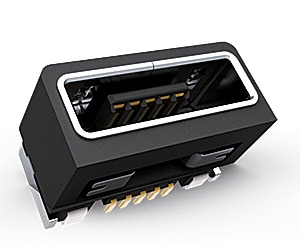

防溅水微型 USB 母端

行业和解决方案

USB 多功能性

微型 USB 连接器提供一系列设计选项,包括此处的防溅水母端。下面简单概述了设计微型 USB 2.0 时要考虑的类型和选项。

我们的微型 USB 连接器因其可靠性、稳定性以及系统适合所有 USB 应用的多功能性而闻名。 TE 的 USB 系统为 I/O 设备提供完整的互连技术,并且具有许多变体,涵盖 DIP 型焊接、SMT 焊接、标准安装、反向安装和破板式安装。

配合类型

A 和 B 插头;B 和 AB 母端

A 型插头通常用于连接到“主”设备。B 型插头用于连接到“附属”设备。设备本身配备有仅可接受 B 型(附属)插头的母端,或者可同时接受 A 型和 B 型插头的母端(设备可作为主设备或附属设备)。后一种母端称为 AB 母端。

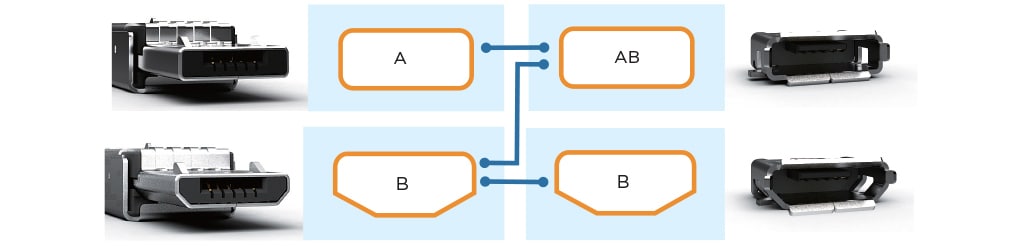

USB 配合类型

焊接类型

焊接安装技术 (SMT)

双直插式封装 (DIP) 型母端配备有两个或四个穿孔焊接架,可提高连接器的强度。在向连接器施加非常大的力时(例如,插头已插入的设备掉落时),这些母端可防止连接器从载板上扯下。

无 DIP 部分
无 DIP 部分
四条 DIP 支脚
四条 DIP 支脚
两条 DIP 支脚
两条 DIP 支脚

安装类型

标准安装与中间安装

微型 USB 连接器的高度为 2.51mm。在标准板载安装中,这一高度是额定值;不过将连接器陷入载板中,可降低最终应用中的高度。这种处理即为中间安装。中间安装可根据要求实现多种高度。

反向

微型 USB 插头插入设备时需要始终将 USB 徽标面向用户。反向型可以安装在载板的反面,不过插头插入方向依然要保持正确。该功能可以通过翻转配合接口实现。反向安装有标准反向安装(板载)和反向中间安装两类。

标准安装
标准安装
中间安装
中间安装
反向安装
反向安装
TE Connectivity
凸缘与无凸缘微型 USB

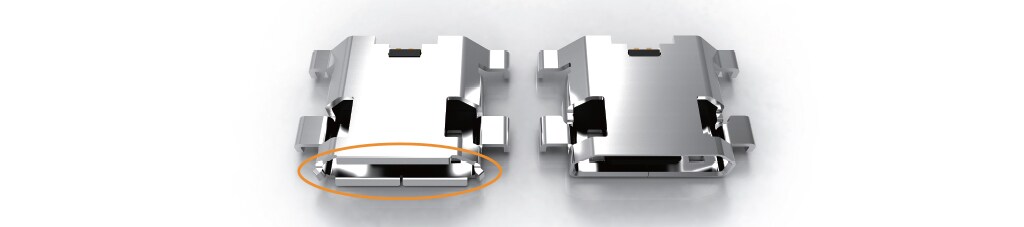

配备凸缘母端(用橙色圈出)和无凸缘母端的微型 USB

带凸缘

微型 USB 连接器的外观

带有凸缘的微型 USB 连接器在连接器和手机壳之间留有间隙。该间隙会进入尘埃,并且从审美角度看不太理想。

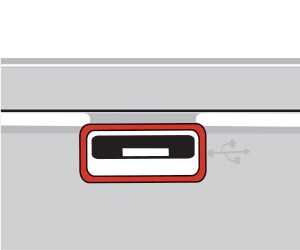

带间隙的 AB 型
带凸缘的 AB 型母端。间隙用红色表示。

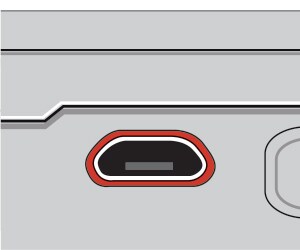

带间隙的 B 型
带凸缘的 B 型母端。间隙用红色表示。

无凸缘

微型 USB 连接器的外观

无凸缘微型 USB 连接器与外壳一起使用更好。凸缘的功能由壳体承担。

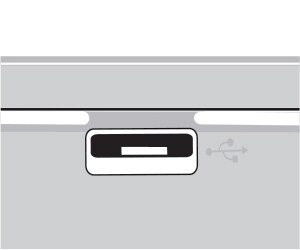

无间隙的 AB 型
无凸缘的 AB 型母端。无间隙。

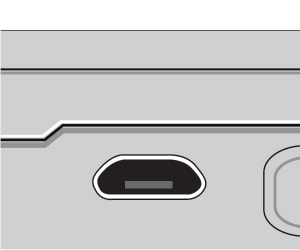

无间隙的 B 型
无凸缘的 B 型母端。无间隙。
TE Connectivity (TE)

密封

保护您的器件

设备外壳可实现轴向密封或径向密封。防溅水密封材料会完全覆盖外壳的外部。也可应用防水密封。

密封护套
壳体密封可封闭屏蔽层中的所有孔。
焊接
可应用 SMD 或浸焊保持特性。
