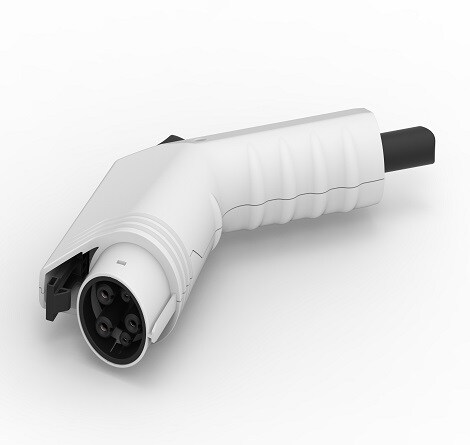

用于 1 型连接的 DiBO EV 电缆组件,采用人体工学设计,可实现安全连接和最大插接次数

TE Connectivity 重新设计了用于 1 型连接的 EV 充电电缆组件,通过其符合人体工学设计的手柄来提供安全连接。 EV 充电电缆组件提供高插接次数,其磁性操作的固态开关比机械开关的预期寿命更长,并采用 TE Madision Cable 的高柔性电缆以实现最长弯折寿命。端子组件使用了液态硅橡胶密封,可防止连接器本体内部受潮和腐蚀。其设计以最终用户为中心,连接器本体选用抗压材料,符合户外分类 F1 (UL) 的要求,并且可耐受常用汽车工作液。产品符合 SAE J1772 规格,获得 UL 2251 的 UL 认可,并且符合 RoHS。

特性

  • 改良的壳体设计
  • 每个端子都有壳体密封
  • TPA 端子定位器
  • 集成式线夹,超越了 SAE J1772 规格
  • 内部电缆应力消除
  • 锁闩,插口可锁
  • 材料耐受 UV (F1)

益处

  • 单独的端子密封能防止压接区域受潮并减少潜在的腐蚀风险
  • 磁性操作的固态开关延长了产品寿命
  • 插口可锁的锁闩,宽度足以符合 SAE 有关插口锁定的规格
  • 采用 TE Madison Cable 高柔性电缆以实现最长弯折寿命

标准和规范

  • 符合 SAE 1772 标准
  • 获得 UL 2251 的 UL 认证
  • 符合 RoHS 标准

材料

  • 端子:黄铜(应力为 500 Mpa)
  • 壳体:UL 94V-0 级热塑性材料
  • 材料符合防紫外线照射的 SAE 性能等级,并可耐受常用汽车工作液
  • 具有 3 + 2 种用于 1-相位充电的位置

电气规格

  • 32 A,600 伏特

机械规格

  • 每个端子都具有壳体密封(液态硅橡胶)
  • TPA 端子定位器
  • 10,000 次插接次数

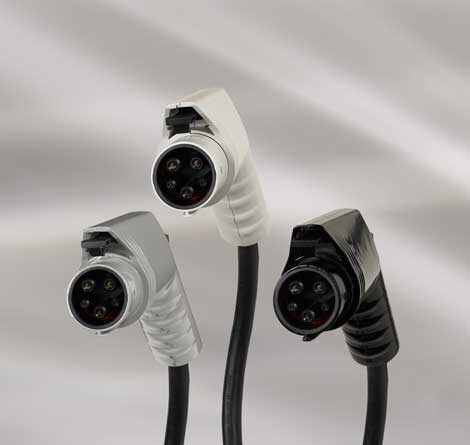

  • 3 种颜色可选(白色、黑色和灰色)
  • 颜色可定制(需达到一定数量)

环境

  • 插入时的 IP 保护等级:IP44
  • 拔出时的 IP 保护等级:IP66

电缆信息

  • 10 AWG,工作温度为 105° C
2267185-1 电源电缆组件  1
PRODUCT

电缆组件

-

电源电缆组件

EVCA, 16MM CABLE, 32A, UL, WHITE, 10FT - 2267185-1

  • TE Internal Number: 2267185-1

active
  • 连接器类型(A 端) EV 类型 1
  • 中性电线尺寸 10
  • 配置 单端
  • 针数 5
  • 键控
  • 颜色 白色
  • 外壳材料 Valox V3900WX
  • 壳体颜色 白色
  • 总体电缆外径 16.64
  • 电缆组件长度 3
  • 电线尺寸 10
  • 电线尺寸 5.26
  • 机构/标准 UL
2267185-2 电源电缆组件  1
PRODUCT

电缆组件

-

电源电缆组件

EVCA, 16MM CABLE, 32A, UL, WHITE, 15FT - 2267185-2

  • TE Internal Number: 2267185-2

active
  • 连接器类型(A 端) EV 类型 1
  • 中性电线尺寸 10
  • 配置 单端
  • 针数 5
  • 键控
  • 颜色 白色
  • 外壳材料 Valox V3900WX
  • 壳体颜色 白色
  • 总体电缆外径 16.64
  • 电缆组件长度 4.57
  • 电线尺寸 10
  • 电线尺寸 5.26
  • 机构/标准 UL
2267185-3 电源电缆组件  1
PRODUCT

电缆组件

-

电源电缆组件

EVCA, 16MM CABLE, 32A, UL, WHITE, 20FT - 2267185-3

  • TE Internal Number: 2267185-3

active
  • 连接器类型(A 端) EV 类型 1
  • 中性电线尺寸 10
  • 配置 单端
  • 针数 5
  • 键控
  • 颜色 白色
  • 外壳材料 Valox V3900WX
  • 壳体颜色 白色
  • 总体电缆外径 16.64
  • 电缆组件长度 6.1
  • 电线尺寸 10
  • 电线尺寸 5.26
  • 机构/标准 UL
2267185-4 电源电缆组件  1
PRODUCT

电缆组件

-

电源电缆组件

EVCA, 16MM CABLE, 32A, UL, WHITE, 25FT - 2267185-4

  • TE Internal Number: 2267185-4

active
  • 连接器类型(A 端) EV 类型 1
  • 中性电线尺寸 10
  • 配置 单端
  • 针数 5
  • 键控
  • 颜色 白色
  • 外壳材料 Valox V3900WX
  • 壳体颜色 白色
  • 总体电缆外径 16.64
  • 电缆组件长度 7.62
  • 电线尺寸 10
  • 电线尺寸 5.26
  • 机构/标准 UL
2267221-2 电源电缆组件  1
PRODUCT

电缆组件

-

电源电缆组件

EVCA, 16MM CABLE, 32A, UL, BLACK, 15FT -

  • TE Internal Number: 2267221-2

active
  • 连接器类型(A 端) EV 类型 1
  • 中性电线尺寸 10
  • 配置 单端
  • 针数 5
  • 键控
  • 颜色 黑色
  • 外壳材料 Valox V3900WX
  • 壳体颜色 黑色
  • 总体电缆外径 16.64
  • 电缆组件长度 4.57
  • 电线尺寸 10
  • 电线尺寸 5.26
  • 机构/标准 UL
2267220-4 电源电缆组件  1
PRODUCT

电缆组件

-

电源电缆组件

EVCA, 16MM CABLE, 32A, UL, GRAY, 25FT -

  • TE Internal Number: 2267220-4

active
  • 连接器类型(A 端) EV 类型 1
  • 中性电线尺寸 10
  • 配置 单端
  • 针数 5
  • 键控
  • 颜色 灰色
  • 外壳材料 Valox V3900WX
  • 壳体颜色 灰色
  • 总体电缆外径 16.64
  • 电缆组件长度 7.62
  • 电线尺寸 10
  • 电线尺寸 5.26
  • 机构/标准 UL
2267221-3 电源电缆组件  1
PRODUCT

电缆组件

-

电源电缆组件

EVCA, 16MM CABLE, 32A, UL, BLACK, 20FT -

  • TE Internal Number: 2267221-3

active
  • 连接器类型(A 端) EV 类型 1
  • 中性电线尺寸 10
  • 配置 单端
  • 针数 5
  • 键控
  • 颜色 黑色
  • 外壳材料 Valox V3900WX
  • 壳体颜色 黑色
  • 总体电缆外径 16.64
  • 电缆组件长度 6.1
  • 电线尺寸 10
  • 电线尺寸 5.26
  • 机构/标准 UL
2267221-1 电源电缆组件  1
PRODUCT

电缆组件

-

电源电缆组件

EVCA, 16MM CABLE, 32A, UL, BLACK, 10FT -

  • TE Internal Number: 2267221-1

active
  • 连接器类型(A 端) EV 类型 1
  • 中性电线尺寸 10
  • 配置 单端
  • 针数 5
  • 键控
  • 颜色 黑色
  • 外壳材料 Valox V3900WX
  • 壳体颜色 黑色
  • 总体电缆外径 16.64
  • 电缆组件长度 3
  • 电线尺寸 10
  • 电线尺寸 5.26
  • 机构/标准 UL
2267220-2 电源电缆组件  1
PRODUCT

电缆组件

-

电源电缆组件

EVCA, 16MM CABLE, 32A, UL, GRAY, 15FT -

  • TE Internal Number: 2267220-2

active
  • 连接器类型(A 端) EV 类型 1
  • 中性电线尺寸 10
  • 配置 单端
  • 针数 5
  • 键控
  • 颜色 灰色
  • 外壳材料 Valox V3900WX
  • 壳体颜色 灰色
  • 总体电缆外径 16.64
  • 电缆组件长度 4.57
  • 电线尺寸 10
  • 电线尺寸 5.26
  • 机构/标准 UL
2267220-1 电源电缆组件  1
PRODUCT

电缆组件

-

电源电缆组件

EVCA, 16MM CABLE, 32A, UL, GRAY, 10FT -

  • TE Internal Number: 2267220-1

active
  • 连接器类型(A 端) EV 类型 1
  • 中性电线尺寸 10
  • 配置 单端
  • 针数 5
  • 键控
  • 颜色 灰色
  • 外壳材料 Valox V3900WX
  • 壳体颜色 灰色
  • 总体电缆外径 16.64
  • 电缆组件长度 3
  • 电线尺寸 10
  • 电线尺寸 5.26
  • 机构/标准 UL
