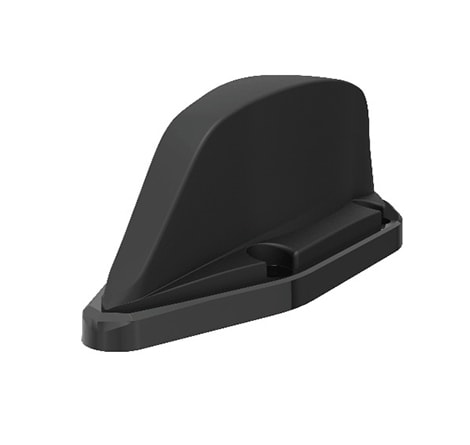

多输入多输出铁路车顶天线

多输入多输出铁路车顶天线

多输入多输出车顶天线专门为在列车、有轨电车和公共汽车上使用而设计。

多输入多输出车顶天线系列可在 698MHz 到 6000MHz 范围内的所有频率下结合两个元件操作带宽,通用且永不过时。 多输入多输出系列具有两个直流接地辐射元件,在配备 GPS 模块的版本中,它由一个集成式气体放电电涌保护器保护。多输入多输出车顶天线封装在高度紧凑、阻燃的聚碳酸酯外壳中,防风雨且环境密封等级为 IP67,确保了天线性能永远也不会受影响。

技术特性

  • 涵盖世界各地使用的所有 LTE、WiFi 和 WiMAX 频率,包括 GSM-R、Cellular 700-6000MHz
  • 2 个元件(700MHz 到 6GHz)
  • 具有内置电涌保护器的可选有源 GPS GlONASS 天线
  • 符合 EN45545、EN50155、EN61373 * EN50121 铁路标准
  • 壳体聚碳酸酯 1000 PEI 和铝基座
  • 行业标准 4 孔安装
  • 直流接地元件
  • 确定的隔离度和相关性
  • IP67 级(按照安装说明进行安装时)

FORGE 抽屉式电源连接器的

  • 高速列车和机车
  • 有轨电车
  • 巴士/公共汽车
  • 公共交通系统
  • 重载机械(矿车等)

电气数据

  • 频率范围 (MHz):2 X 698-960/1700-6000 MHz
  • 最大各向同性增益**

        698-960:6dBi

        1710-2700:6dBi

        4.9-6GHz:10dBi

  • 极化:垂直
  • 典型 VSWR*:<2.5:1
  • 模式:全向
  • 阻抗:50 Ω
  • 最大输入功率 (W):60

GPS 数据

可选
  • 频率范围 (MHz):1560-1612
  • 阻抗:50 Ω
  • LNA 增益:26dB + 3
  • 极化:右旋圆形
  • 工作电压:3-5V 直流
  • 电流(典型):15mA
  • GPS 天线 EMC 合规性:EN 301 489-1 V1.81 和 EN 301 489-3 V1.6.1、EN 50121-3-2:2015

机械数据

尺寸
  • 高度(N,包括衬垫):98mm (3.86')
  • 宽度:87mm (3.42')
  • 长度:265mm (10.4')

环境规范

  • 工作温度:-40oC/+80oC (-40oF/+176oF)
  • 天线罩材料:聚碳酸酯 1000
  • 天线罩阻燃等级:V0 (UL94)
  • 基座材料:铸铝(防腐蚀且有粉末涂层)
  • 密封:IP67(按照安装说明进行安装时)

认证数据

监管认证
  • EN 50155:2007(干热和冷却)
  • EN 61373:2010 和 EN 50155:2007(冲击和振动)
  • EN 45545:2013(火灾和烟雾)

安装数据

固定:4 个安装孔,适合 M12 螺栓。

端接数据

端接
  • 通信:2 x N(母端)- 直流接地
  • GPS:TNC(母端)- 电涌保护
