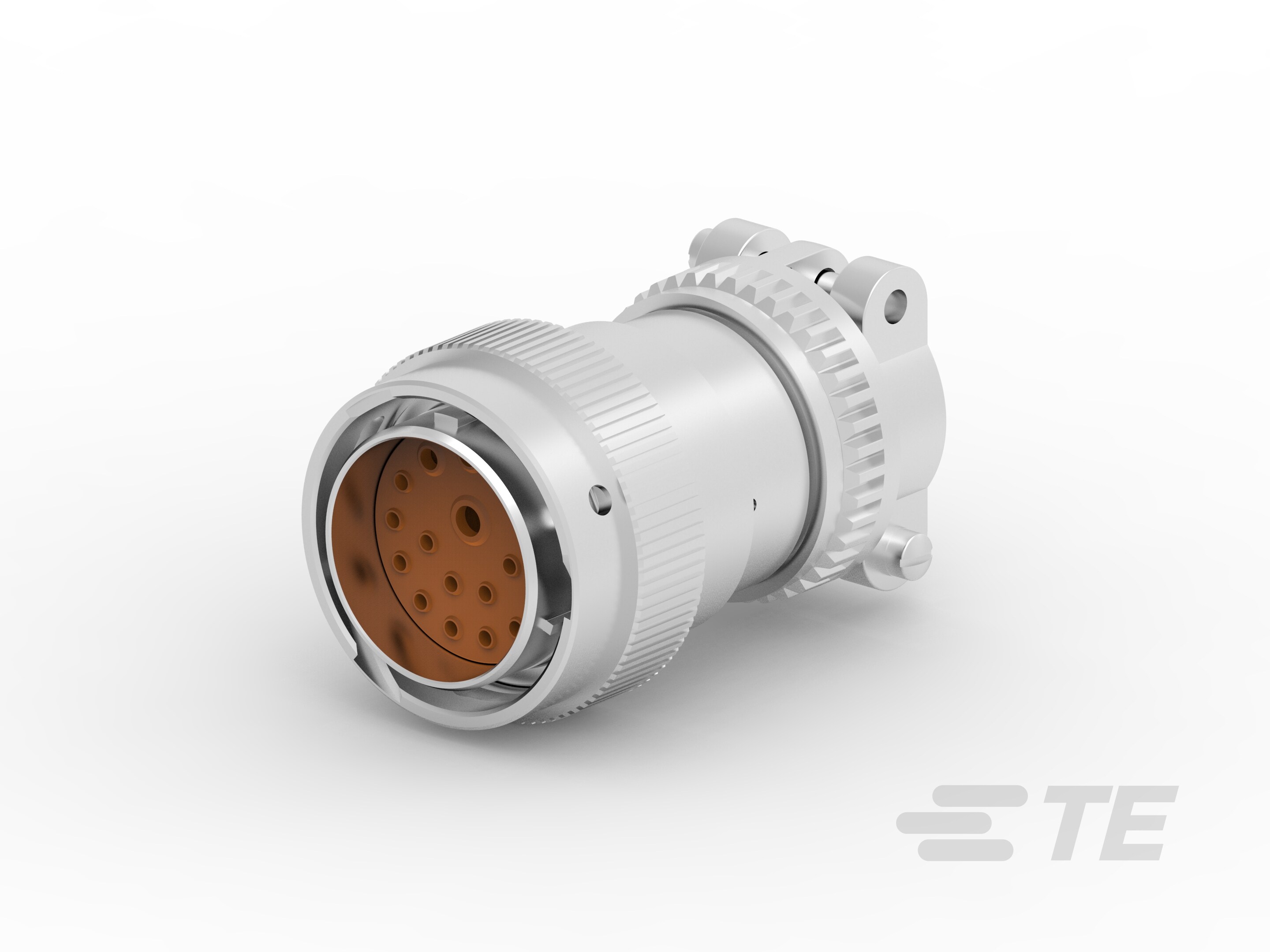

HD36-24-18PE-059
Housing for Male Terminals, Wire-to-Wire, 18 Position, Sealable, Wire & Cable, Power, Panel Mount, -55 – 125 °C [-67 – 257 °F], Hybrid
HD36-24-18PE-059
Housing for Male Terminals, Wire-to-Wire, 18 Position, Sealable, Wire & Cable, Power, Panel Mount, -55 – 125 °C [-67 – 257 °F], Hybrid
-
- DEUTSCH
- DEUTSCH HD ,
- DEUTSCH HD30
- TE 内部编号 HD36-24-18PE-059
- TE 内部产品描述 PLG,18P,AL,E,CBLCLMPBT,DR,8/12/16, P,MC
- 所有 DEUTSCH HD30 Housings (358)
-
连接器系统 : 线到线
-
位数 : 18
-
连接器和壳体类型 : 公端子护套
-
可密封 : 是
-
接合插针直径 (mm): 1.6, 2.4, 3.61
-
接合插针直径 (in): .063, .095, .142
文档
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_HD36-24-18PE-059_A.pdf 3D
- 下载查看 ENG_CVM_CVM_HD36-24-18PE-059_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_HD36-24-18PE-059_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_HD36-24-18PE-059_A.3d_stp.zip 英文版本
数据表/目录页
- ICT Terminals and Connectors Catalogue ENG_DS_1-1773950-7_A.pdf 英文版本
- CONNECTOR SELECTOR ENG_DS_1-1773962-8_A.pdf 英文版本
产品规格
- 应用规格 ENG_SS_114-151014_D3.pdf 英文版本
- 工程报告 ENG_SS_502-151014_A.pdf 英文版本
- 产品规格 ENG_SS_0425-014-2400_H.pdf 英文版本
- ENG_SS_108-151014_B1.pdf 英文版本
- 合格检测报告 ENG_SS_501-151036_B1.pdf 英文版本
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
产品类型特性
-
连接器形状 : 圆形
-
连接器系统 : 线到线
-
连接器和壳体类型 : 公端子护套
-
可密封 : 是
-
连接器和端子端接到 : 电线和电缆
-
主要锁定特性 : 触点固定器
-
混合型连接器 : 是
结构特性
-
连接器密封件代码 : E 密封件
-
连接器修改 : 线夹
-
位数 : 18
-
空白孔位 : 0
电气特征
-
工作电压 (VAC): 250
-
工作电压 (VDC): 250
-
标称电压架构 (V): 250
主体特性
-
出线角度 : 180°
接触件特性
-
端子类型 : 插针
-
端子大小 : 尺寸 12, 尺寸 16, 尺寸 8
-
接合插针直径 (mm): 1.6, 2.4, 3.61
-
接合插针直径 (in): .063, .095, .142
-
端子额定电流（最大值） (A): 13, 25, 60
机械附件
-
接合对准 : 带有
-
接合对准类型 : 引导槽
-
应力消除 : 带有
-
连接器安装类型 : 面板安装
-
端子位置保证 : 否
壳体特性
-
外壳材料 : 铝合金
尺寸
-
兼容的绝缘直径范围 (mm): 1.35 – 3.05, 2.46 – 4.01, 3.43 – 5.59
-
兼容的绝缘直径范围 (in): .053 – .12, .097 – .158, .135 – .22
-
产品长度 : 49.3 mm [ 1.94 in ]
-
产品宽度 : 49.3 mm [ 1.94 in ]
-
连接器高度 : 81 mm [ 3.18 in ]
使用环境
-
工作温度（最大值） : 125 °C [ 257 °F ]
-
工作温度范围 : -55 – 125 °C [ -67 – 257 °F ]
操作/应用
-
电路应用 : 电源
行业标准
-
保护等级 : IP67
包装特性
-
封装方法 : 包装
-
封装数量 : 1
其他
-
能够保证连接器位置 : 否
-
可维修 : 是
