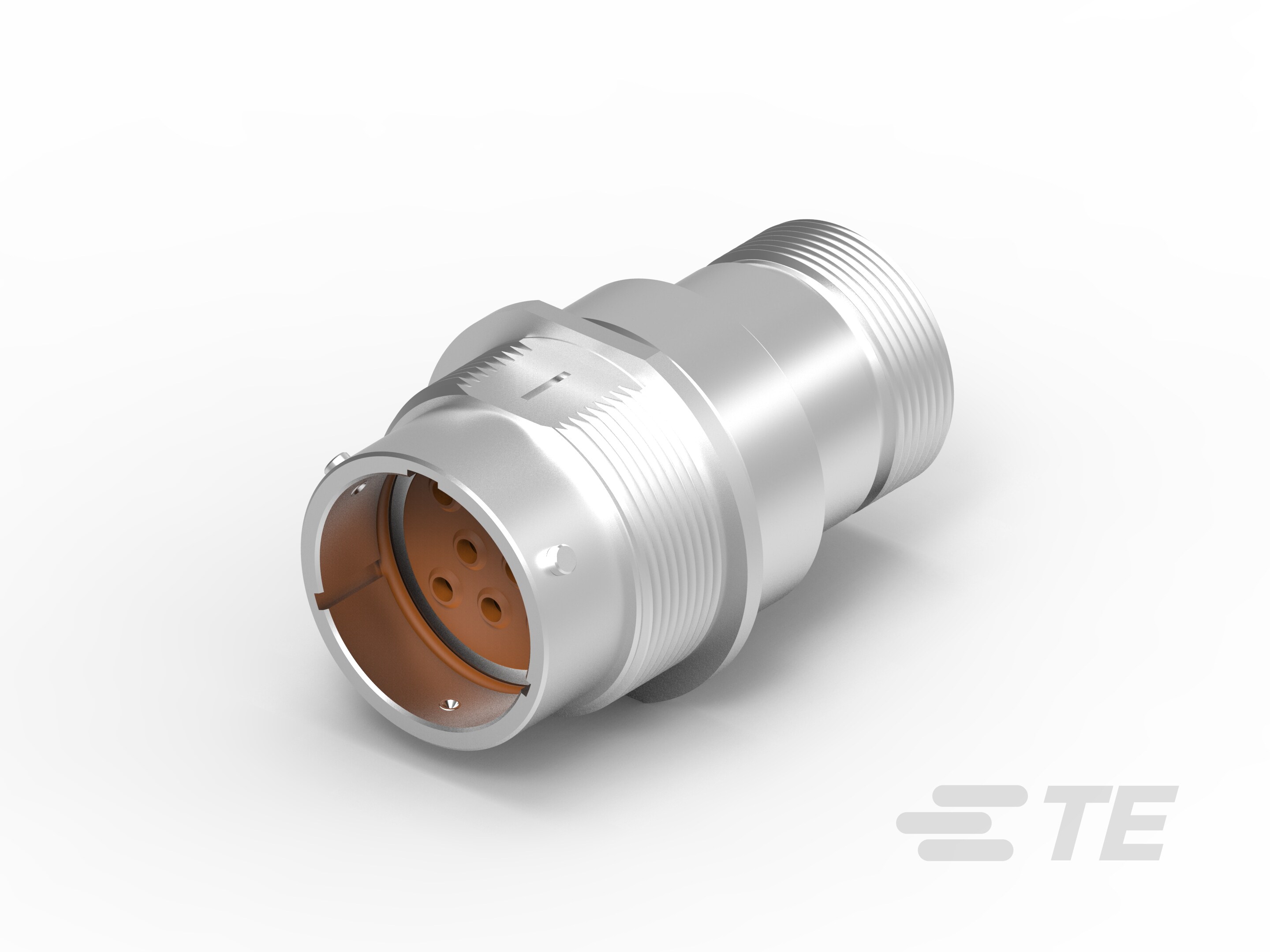

德驰 HD30 护套是圆形金属连接器,具有 2-47 多种位数排列选择。HD30 护套采用螺纹对配环进行对配,并且可使用 4 至 20 号(7.5-100 安培)德驰端子。 查看全部 DEUTSCH HD30 HOUSINGS (325)

产品图纸

产品规格

特性

产品  描述

德驰 HD30 护套是圆形金属连接器,具有 2-47 多种位数排列选择。HD30 护套采用螺纹对配环进行对配,并且可使用 4 至 20 号(7.5-100 安培)德驰端子。 查看全部 DEUTSCH HD30 HOUSINGS (325)

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • 连接器种类 : 公端子外壳

  • Connector System : 线到线

  • Sealable :

  • 混合型连接器 :

  • 主要锁定特性 : 外壳集成

  • 应变消除 : 根据附件添加

结构特性

  • Number of Positions : 8

电气特征

  • 标称电压架构 (V): 12, 24, 42, 48, 80, 90, 125, 240

  • 工作电压 (VAC): 250

  • 工作电压 (VDC): 250

主体特性

  • 颜色 : 绿色

  • 电缆出口角度 : 180°

  • 主体材料 : PA GF

接触件特性

  • 接合插针直径 : 2.5 mm [ .098 in ]

机械附件

  • 安装特性 : 不带

  • 端子位置保证 :

  • 极化 :

尺寸

  • 宽度 : 44.45 mm [ 1.75 in ]

  • 高度 : 66.34 mm [ 2.612 in ]

使用环境

  • 工组温度范围 : -55 – 125 °C [ -67 – 257 °F ]

操作/应用

  • Circuit Application : 电源和信号

行业标准

  • 保护等级 : IP67

包装特性

  • 封装方法 :

  • 封装数量 : 1

其他

  • 能够保证连接器位置 :

  • 可维修 :
