该产品目前暂无库存。如需了解库存或其它产品信息,请与我们联系。

文档

产品图纸

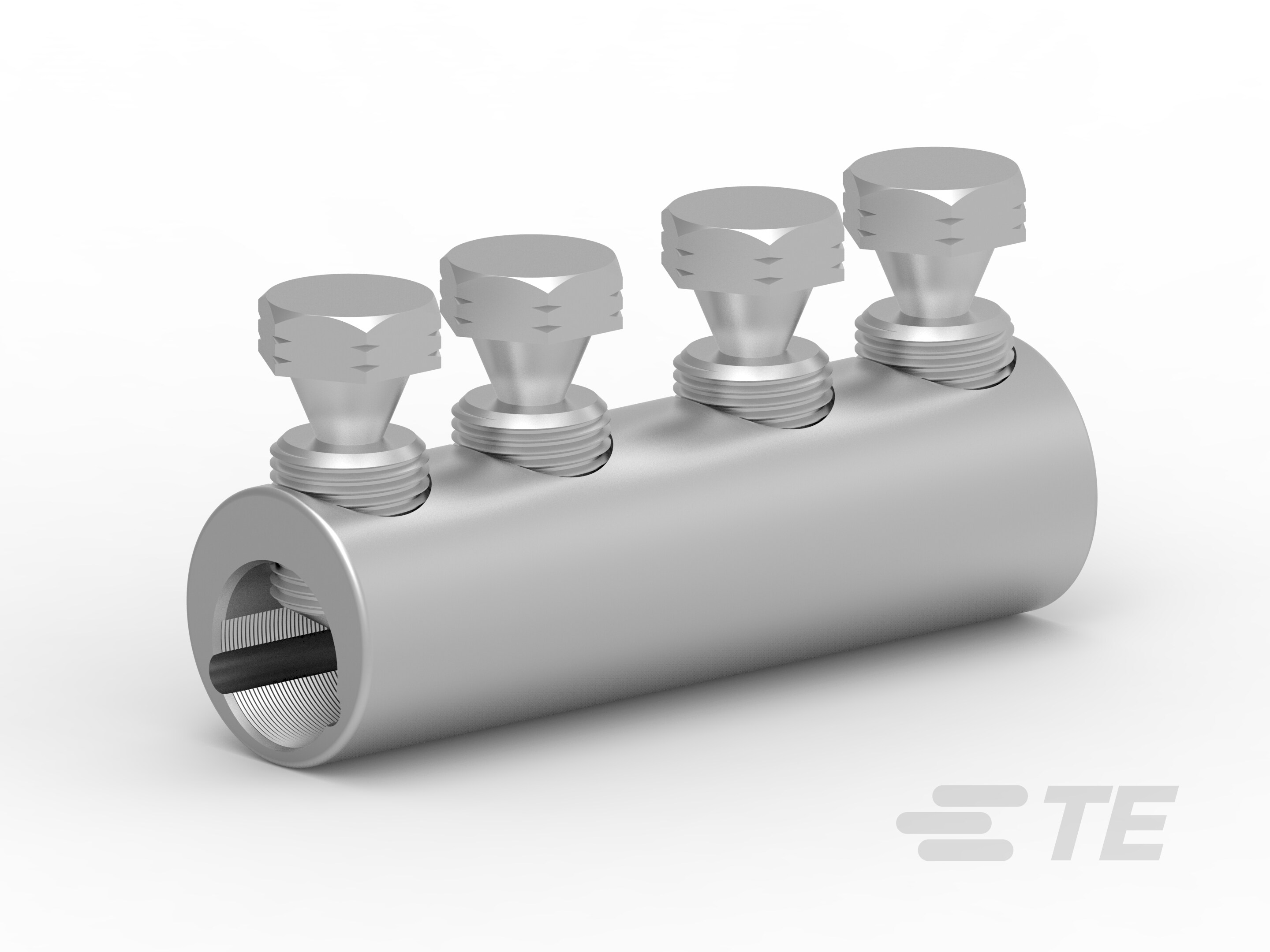

  • Dimensional Drawing 11kV ALUMINIUM STRAIGHT BLOCKED CONNECTOR - BROACHED TYPE 32.25 O/D 21.0 I/D (ELECTRO-TIN PLATED & WAXED BOLTS) ENG_CD_BAH-022090094_C.pdf 英文版本

产品规格

规格特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • 安装技术 : Shear Bolt

  • 地下网络元器件类型 : 直型连接器

结构特性

  • 螺栓数量 : 4

  • 表观检查 :

电气特征

  • 电压等级 (kV): ≤ 36

主体特性

  • Compatible Conductor Material : Copper

  • 导体类型 : 实芯

  • 主要产品材料 :

  • 阻塞 :

尺寸

  • 导体线径范围 (mm²): 185 3 芯实心导线, 95 – 185 圆形导线

  • 兼容的导体截面范围 (mm²): 95 – 185

  • 螺栓头尺寸(对边) (mm): 19

  • 内径范围 (mm): 21

操作/应用

  • 应用类型 : MV 电缆接头

产品供货情况

  • 产品供货情况 : 中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿

其他

  • 导体规格类型 : 公制

产品合规性
