产品  描述

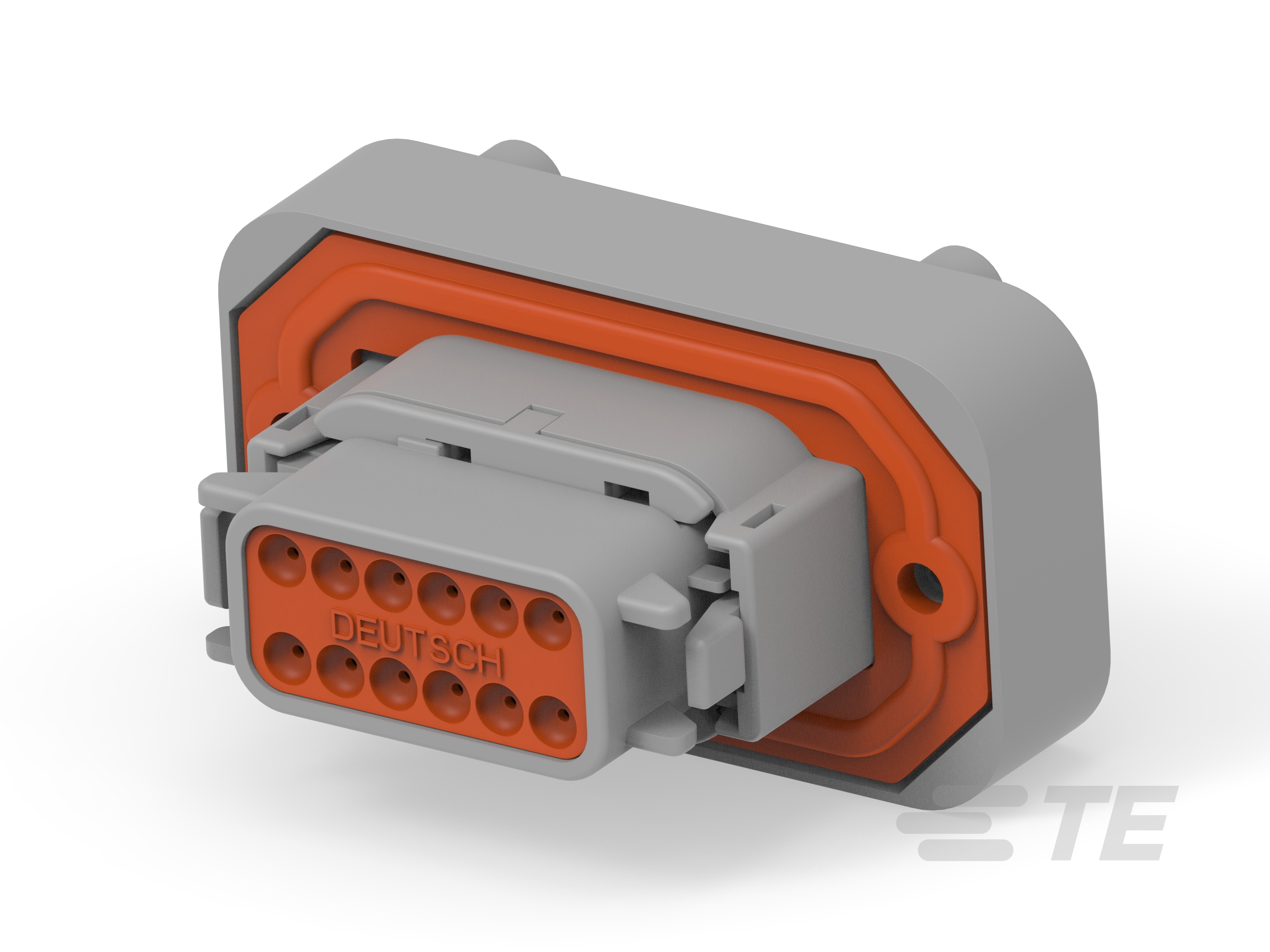

德驰 DTM 板端连接器属于 PCB 连接器,提供 180° 或 90° 插针。DTM 板端连接器提供 12 或 48 两种位数,可容纳 20 号端子,额定电流为 7.5 安培。 查看全部 DEUTSCH DTM HEADERS (5)

产品图纸

产品规格

特性

产品  描述

德驰 DTM 板端连接器属于 PCB 连接器,提供 180° 或 90° 插针。DTM 板端连接器提供 12 或 48 两种位数,可容纳 20 号端子,额定电流为 7.5 安培。 查看全部 DEUTSCH DTM HEADERS (5)

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • Connector System : 线到板, 线到设备

  • Sealable :

  • 连接器和端子端接到 : 印刷电路板

  • 屏蔽 :

  • 混合头 :

结构特性

  • Number of Positions : 12

  • 行数 : 2

  • 节数 : 1

电气特征

  • 标称电压架构 (V): 12, 24, 42, 48, 240

  • 额定电压(最大值) (VAC): 250

  • 工作电压 (VAC): 250

  • 工作电压 (VDC): 250

主体特性

  • 颜色 : 灰色

  • 连接器代码 : A

接触件特性

  • 插针直径 : 1 mm [ .039 in ]

  • 接触面电镀 : 金 (Au)

  • Contact Current Rating (Max) (A): 7.5

端接特性

  • 端接方法 : 通孔 - 焊接

机械附件

  • PCB 安装固定类型 : 焊尾

  • PCB 安装固定 : 带有

  • 面板安装特性 : 带有

  • 安装孔 : 带有

  • PCB 安装对准 : 带有

  • 安装方向 : 垂直/180°

  • 连接器安装类型 : Panel

  • 锁定接口 : 带有

壳体特性

  • Centerline (Pitch) : 4 mm [ .157 in ]

尺寸

  • 宽度 : 33.02 mm [ 1.3 in ]

  • 长度 : 60.96 mm [ 2.4 in ]

使用环境

  • 工组温度范围 : -55 – 125 °C [ -67 – 257 °F ]

  • 工作温度(最大值) (°C): 100, 105, 110, 120, 125, 65, 70, 75, 80, 85, 90

  • 工作温度(最大值) (°F): 149, 158, 167, 176, 185, 194, 212, 221, 230, 248, 257

操作/应用

  • Circuit Application : Signal

行业标准

  • 保护等级 : IP67

  • UL 易燃性等级 :

包装特性

  • 封装数量 : 1

  • 封装类型 :

产品合规性
