D63258-000

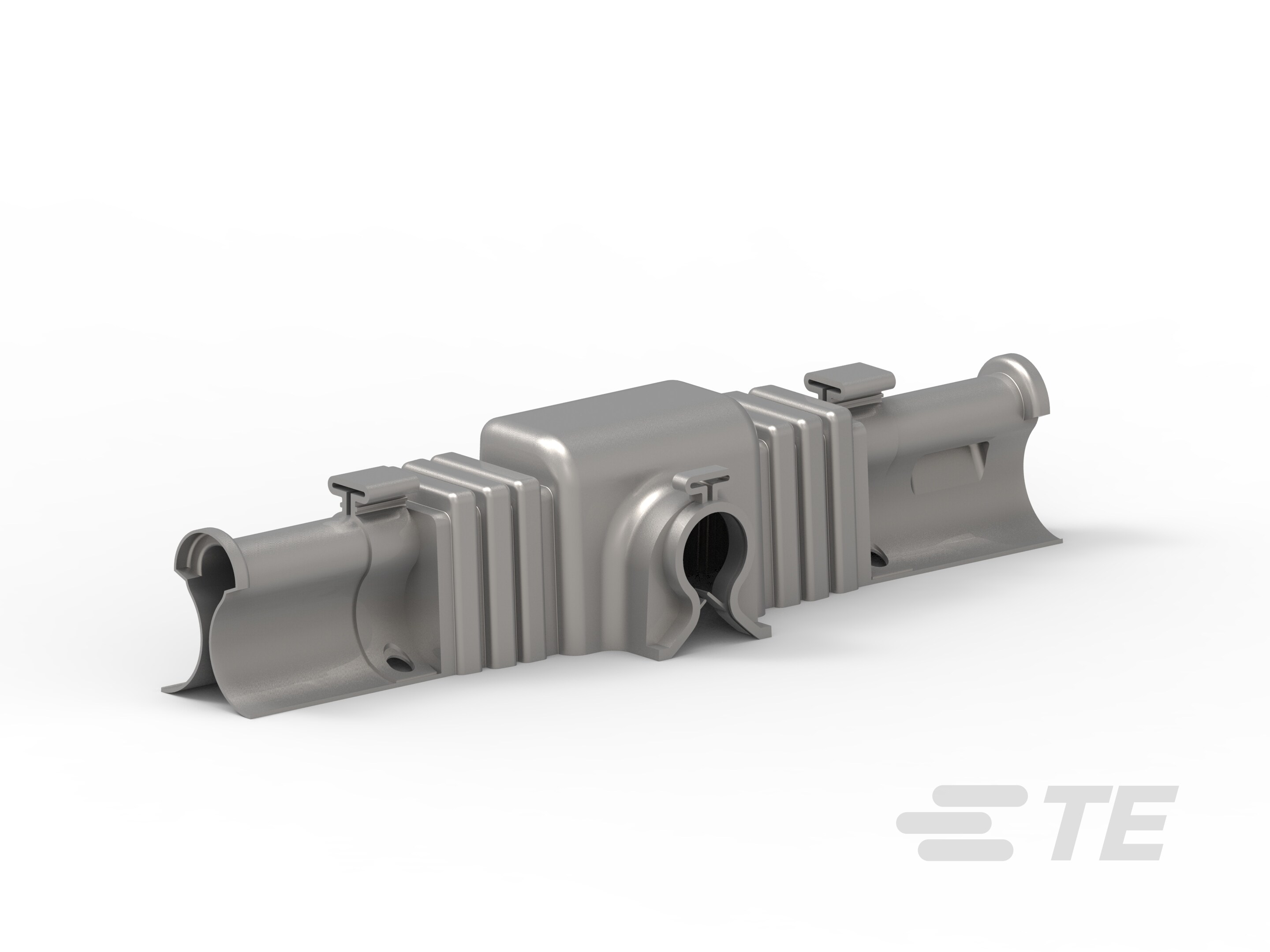

Cold Applied Energised Installation, ≤ 35 kV, Insulator Cover, Line Post/Pin, RAYCHEM BCIC, Electrical Insulator Covers & Accessories
D63258-000
Cold Applied Energised Installation, ≤ 35 kV, Insulator Cover, Line Post/Pin, RAYCHEM BCIC, Electrical Insulator Covers & Accessories
-
- RAYCHEM
- RAYCHEM BCIC
- TE 内部编号 D63258-000
- TE 内部产品描述 BCIC-G-HZ-795-01(B6)
- 别名 ID 4-1201668-2 BCIC-G-HZ-795-01(B6)
- 所有 电力线路鸟类保护装置 (39)
-
产品供货情况 : 全球
-
安装技术 : 冷缩带电安装
-
电压等级 (kV): ≤ 35
-
LV/MV 绝缘保护罩产品类型 : 绝缘子外壳
-
兼容设备 : 线路针/插针
文档
产品图纸
- BCIC-G-HZ-795-01(B6) ENG_CD_E00000841_A.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_D63258-000_O.pdf 3D
- 下载查看 ENG_CVM_CVM_D63258-000_O.2d_dxf.zip 英文版本
- ENG_CVM_CVM_D63258-000_O.3d_igs.zip 英文版本
- ENG_CVM_CVM_D63258-000_O.3d_stp.zip 英文版本
数据表/目录页
- RAPTOR COVER BCIC ENG_DS_EPP-2618-DDS-5X16-EN-AMS-Raychem_1605.pdf 英文版本
- RAYCHEM RAPTOR COVER BCIC WAP Products ENG_DS_EPP-2836_A.pdf 英文版本
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
安装技术 : 冷缩带电安装
-
LV/MV 绝缘保护罩产品类型 : 绝缘子外壳
-
绝缘体类型/ANSI : 水平柱
电气特征
-
电压等级 (kV): ≤ 35
主体特性
-
主要产品颜色 : 灰色
-
主要产品材料 : 交联聚烯烃
-
绝缘子材料 : 聚合物
尺寸
-
兼容导体直径范围 (AWG/kcmil): 6 – 795
-
兼容的导体截面范围 (mm²): 13.3 – 402.8
-
绝缘覆盖 : 812.8 mm [ 32 in ]
使用环境
-
工组温度范围 (°C): 0 – 105
操作/应用
-
电源元件应用类型 : 开销
-
兼容设备 : 线路针/插针
产品供货情况
-
产品供货情况 : 全球
