文档

产品图纸

  • Dimensional Drawing D-200-89 D-200-89 英文版本

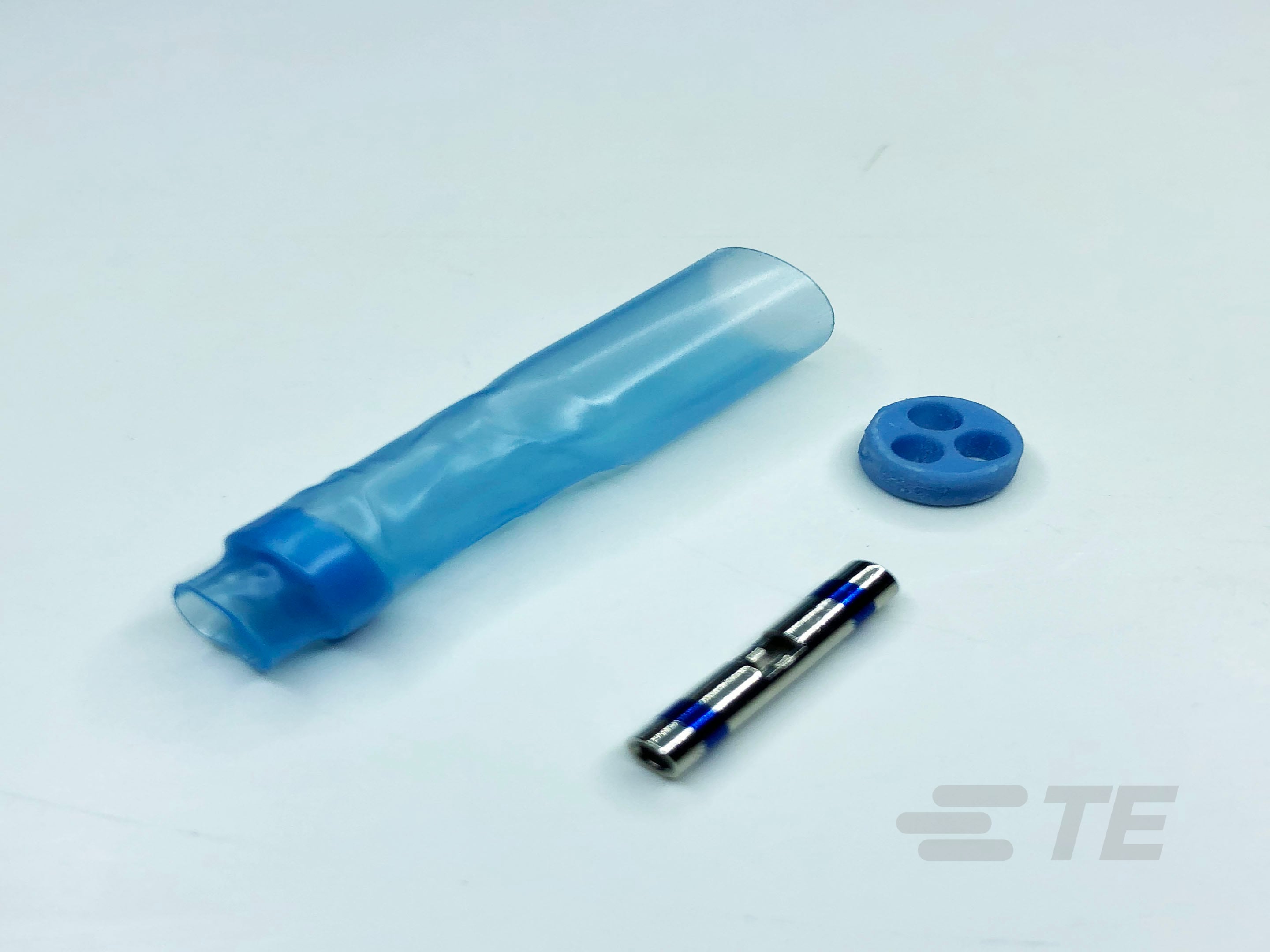

特性

请查看产品文档,或 联系我们 以了解最新的机构审批信息。



请注意:所有产品设计活动都应参照产品图纸。

产品类型特性

  • 产品类型 : 密封系统

  • Sealable :

  • 接头类型 : 内嵌式对接

  • 压线筒类型 : 闭式压线筒

  • 线缆类型 : 标准导线

  • Insulated : Yes

结构特性

  • 对接能力 : 3

主体特性

  • 接头特性 : 检查孔

  • 接头材料 : 铜合金

  • 颜色 : 蓝色

  • 绝缘材料 : 热收缩辐照交联改性含氟聚合物

  • 电镀材料 :

  • 绝缘套管材料 : 含氟聚合物

接触件特性

  • 端子和接头种类 : 接头

  • 端子电镀材料 : 镍浸入

端接特性

  • 端接方法 : 压接

机械附件

  • 带导线绝缘 : 带有

壳体特性

  • 外壳材料 : 含氟聚合物

尺寸

  • Wire Size (AWG): 20 – 24

  • Wire Size (mm²): .5 – .25

  • 总长 : 33.02 mm [ 1.3 in ]

  • 压线筒内径(最小值) : 1.63 mm [ .064 in ]

  • 内径(已恢复) : 1.63 mm [ .064 in ]

使用环境

  • 工组温度范围 : -65 – 200 °C [ -85 – 392 °F ]

  • 高温额定值 (°C): 200

  • 流体阻力 : 浸入式

  • 电缆温度额定值 (°C): 135

操作/应用

  • 重载 :

行业标准

  • 符合政府资质 :

包装特性

  • 封装方法 :

  • 封装数量 : 100

其他

  • 压线筒颜色 : 蓝色
