CS0632-000

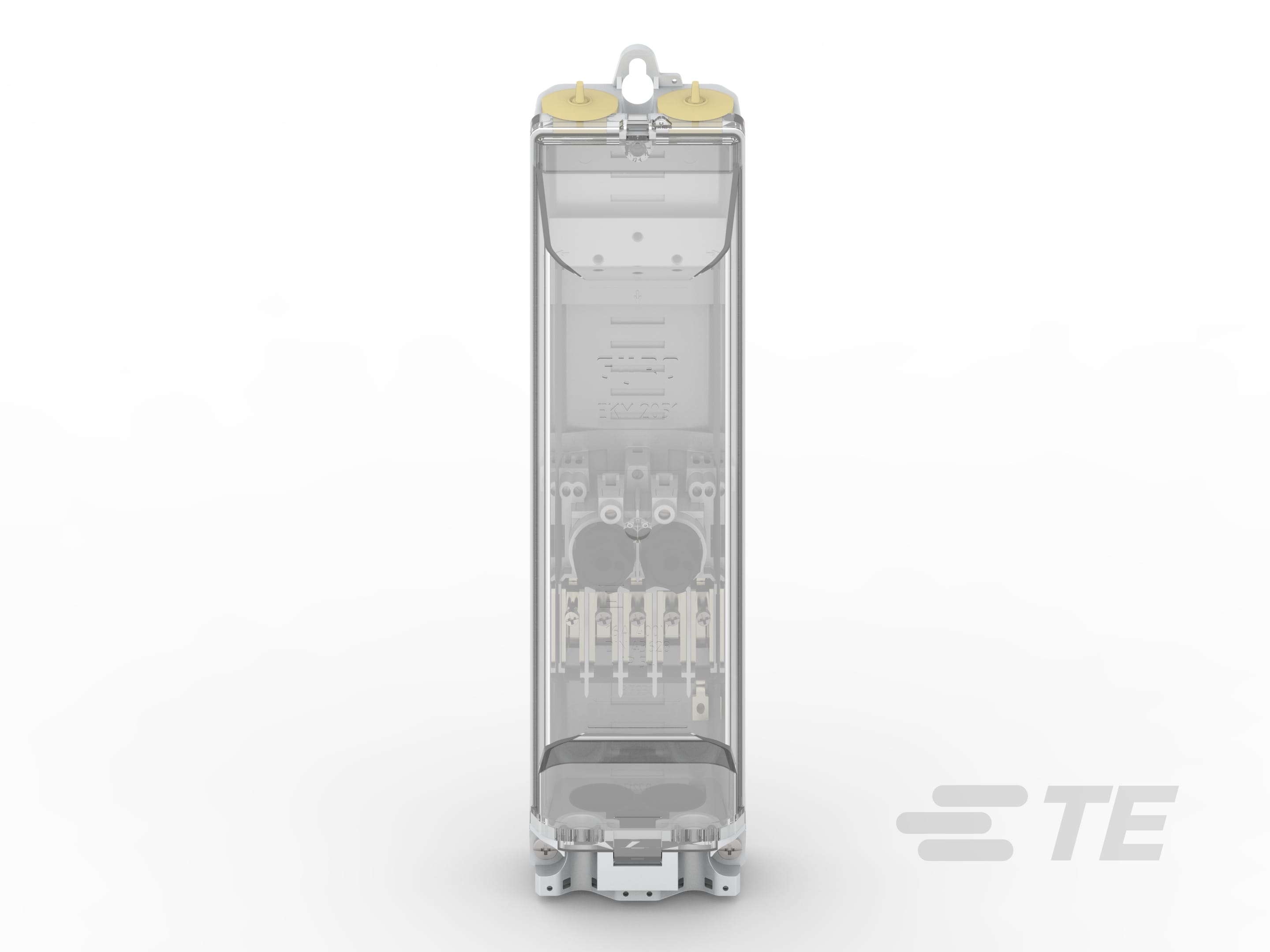

400V Voltage Rating, Street Lighting Fuse Box, Door Height 350 mm, Door Width 100 mm / 85 mm / 90 mm, IP54, No, GURO EKM, Street Lighting Fuse Boxes
CS0632-000
400V Voltage Rating, Street Lighting Fuse Box, Door Height 350 mm, Door Width 100 mm / 85 mm / 90 mm, IP54, No, GURO EKM, Street Lighting Fuse Boxes
-
- GURO
- GURO EKM
- TE 内部编号 CS0632-000
- TE 内部产品描述 EKM-2051-2D1-5S/US-1R/A
- 别名 ID EKM-2051-2D1-5S/U-1R/A
-
额定电压 (V): 400
-
Street Lighting Product Type : Street Lighting Fuse Box
-
门高度 (mm): 350
-
门宽度 (mm): 85, 90, 100
-
IP 等级 : IP54
文档
产品图纸
- Dimensional Drawing Fuse Box ENG_CD_CD-437-EKM-2051-HD_2001.pdf 英文版本
CAD 文件
-
下载 ECAD 模型文件
下载免费的 数据加载器 将此文件转换成 ECAD 工具 。 了解更多关于 ECAD 模型
- 3D PDF 3D_CVM_CVM_CS0632-000_A.pdf 3D
- 下载查看 ENG_CVM_CVM_CS0632-000_A.2d_dxf.zip 英文版本
- ENG_CVM_CVM_CS0632-000_A.3d_igs.zip 英文版本
- ENG_CVM_CVM_CS0632-000_A.3d_stp.zip 英文版本
数据表/目录页
- UBERSPANNUNGSSCHUTZ GER_CS_EPP-2446_1804.pdf 德语
- EKM-2051-2D1-5S/US-1R/A GER_DS_CS0632-000_89831_0_CS0632-000_89831.pdf 德语
- EKM2051-FUSE-BOX-STREET-LIGHTING ENG_DS_EPP-1559_1409.pdf 英文版本
规格特性
请查看产品文档，或 联系我们 以了解最新的机构审批信息。
请注意：所有产品设计活动都应参照产品图纸。
产品类型特性
-
Street Lighting Product Type : Street Lighting Fuse Box
-
保险丝类型 : D01
结构特性
-
照明设备电缆数量（最大值） : 4
-
保险丝数量 : 2
-
地下电缆数量（最大值） : 3
-
Feeder Cable Terminal Type : Sliding
-
每根电缆中的导线数（最大值） : 5
-
固定 : L1, L2, L3, (N), PE(N)
电气特征
-
额定电压 (V): 400
主体特性
-
外盖颜色 : 透明
尺寸
-
门高度 (mm): 350
-
门宽度 (mm): 85, 90, 100
-
杆直径 (mm): 100, 102, 104, 110, 115, 116, 120
-
Compatible Cable Cross-Section (Max) (mm²): 25
使用环境
-
工组温度范围 (°C): -25 – 55
操作/应用
-
电源元件应用类型 : Inside Poles & Outdoors
-
紫外线稳定型 : 否
行业标准
-
与已批准的标准产品兼容 : VDE 0660-505
-
IP 等级 : IP54
产品供货情况
-
产品供货情况 : 中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲
包装特性
-
封装数量 : 1
