CP8784-000

Asia / Australia, New Zealand & Pacific Islands / Europe, Middle East & Africa, Shear Bolt, ≤ 36 kV, Copper, B&H HVBR, Mechanical Connectors

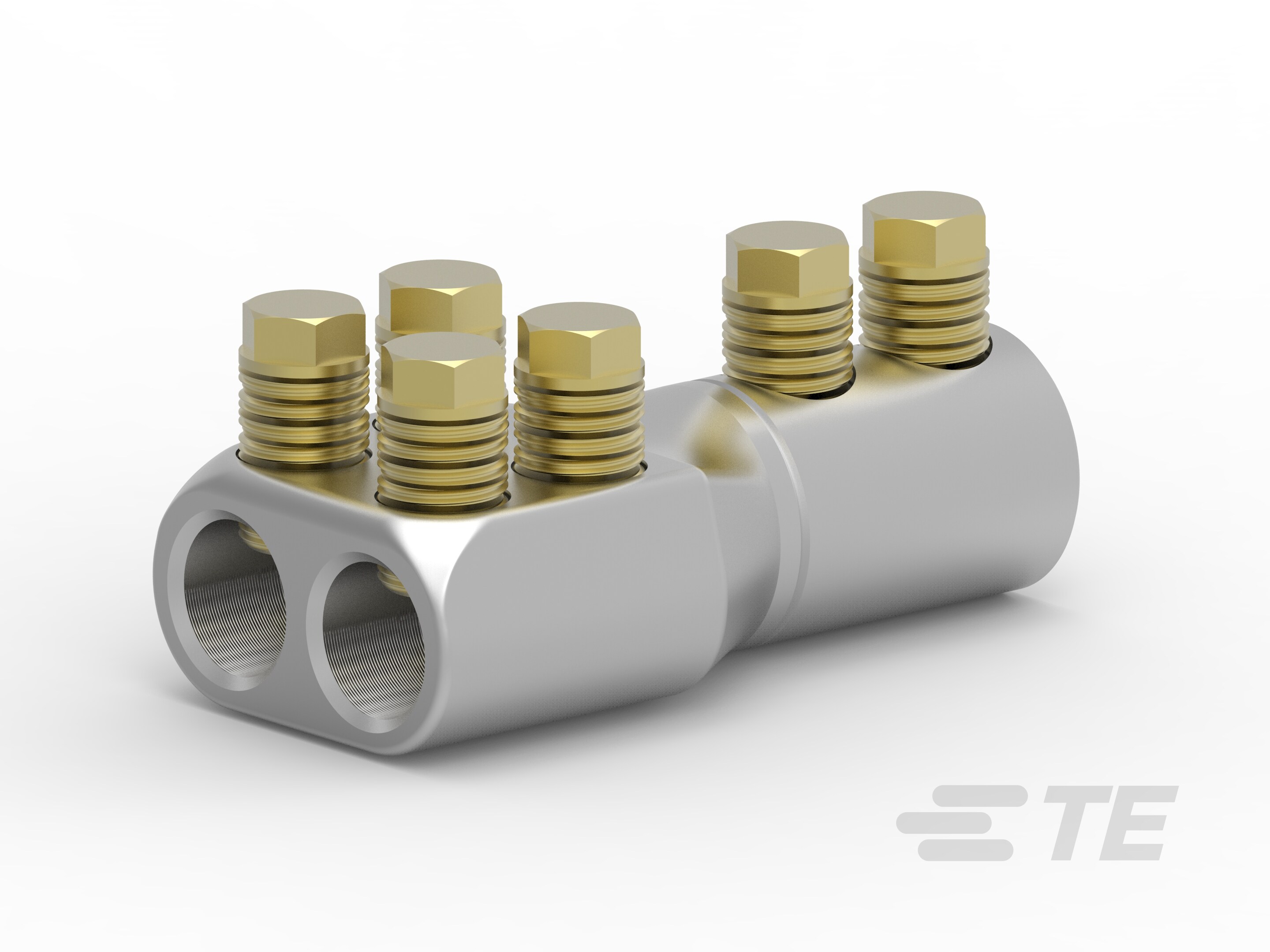

BAH-023040045-CP8784-000

CP8784-000

Asia / Australia, New Zealand & Pacific Islands / Europe, Middle East & Africa, Shear Bolt, ≤ 36 kV, Copper, B&H HVBR, Mechanical Connectors

    • B&H
    • B&H HVBR
  • TE 内部编号 CP8784-000
  • TE 内部产品描述 BAH-023040045
  • 别名 ID BAH-023040045

  • 产品供货情况 : 中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿

  • 安装技术 : Shear Bolt

  • 电压等级 (kV): ≤ 36

  • Compatible Conductor Material : Copper

  • 导体类型 : 实芯, 绞线

查看所有特性
更多 更少

文档

产品图纸

  • Dimensional Drawing MV ALUMINIUM BRANCH CONNECTOR SPLIT TYPE - 26.9 I/D (GREASE CONTACTSIM BORE) ENG_CD_BAH-023040045_B.pdf 英文版本

产品规格

规格特性

请查看产品文档，或 联系我们 以了解最新的机构审批信息。



请注意：所有产品设计活动都应参照产品图纸。

产品类型特性

  • 安装技术 : Shear Bolt

  • 地下网络元器件类型 : 分支连接器

结构特性

  • 螺栓数量 : 6

  • 表观检查 : 否

电气特征

  • 电压等级 (kV): ≤ 36

主体特性

  • Compatible Conductor Material : Copper

  • 导体类型 : 实芯, 绞线

  • 主要产品材料 : 铝

  • 阻塞 : 是

尺寸

  • 导体线径范围 (mm²): 95 – 300

  • 兼容的导体截面范围 (mm²): 95 – 300

  • 螺栓头尺寸（对边） (mm): 19

  • 内径范围 (mm): 26.9

操作/应用

  • 应用类型 : MV 电缆接头

产品供货情况

  • 产品供货情况 : 中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿

其他

  • 导体规格类型 : 公制
