概述

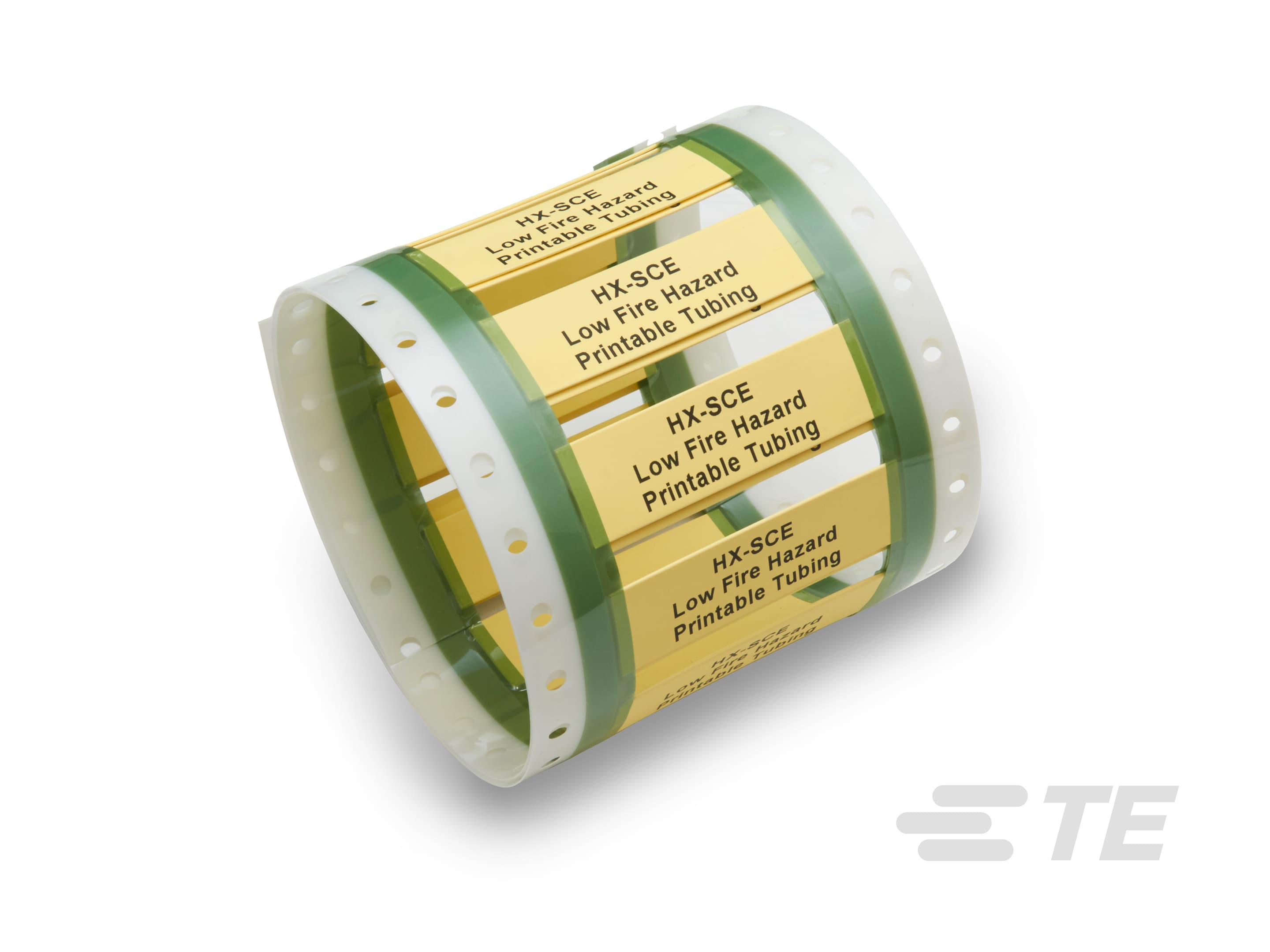

HX-SCE 是一种薄壁、零卤素、低烟、低毒性、辐射交联聚烯烃热收缩管,并且以“梯格”结构组成分割套管。 非常适用于需要限制火灾隐患特性的应用。零卤素材料加上低烟和低毒烟气排放等特性,使得本产品非常适合在封闭空间(如公共交通、船舶和工业应用)内使用。套管以“梯格”结构提供,并且水平保持在两个聚酯带之间,易于打印和配套。

特性和优点

  • 适用于热转印打印
  • 零卤素
  • 低毒烟气
  • 低烟
  • 自熄,无火焰传播
  • 优异的阻燃性 - 氧指数 39%
  • 可抵御主要工业和铁路流体的腐蚀
  • 经过在严苛的工业相关流体中测试,具有卓越的打印性能
  • 2:1 收缩比
工作温度范围

-55oC 至 105oC(-67oF 至 221oF)

规范和认证
  • EN45545-2 R22/R23/R24 HL3
  • BS 6853 车辆类别 1A
  • NFPA130
  • NF F 16-101 分类 A1
  • 伦敦地铁 1-085
推荐的硬件和软件

打印机:T200-IDENT/TE3112/TE3124/T6112DS
色带:1966-RIBBON
软件:WinTotal v6

了解更多信息

技术数据手册:TTDS-108
产品规格表:RW-2072

特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 管路类型  分段套管

  • 管路等级  低火灾隐患

主体特性

  • 收缩率  2:1

  • 颜色  白色, 黄色

  • 每个套管的标记数  1, 2

尺寸

  • 套管长度 (mm) 25, 50

  • 套管长度 (in) 1, 2

  • Supplied Diameter (mm) 2.4, 3.2, 4.8, 6.4, 9.5, 12.7, 19, 25.4, 38.1

  • Supplied Diameter (in) .094, .126, .189, .25, .375, .5, .73, 1, 1.5

  • 恢复的内径 (mm) 1.1, 1.5, 12.7, 19, 2.3, 3.1, 4.7, 6.3, 9.5

  • 恢复的内径 (in) .047, .06, .09, .125, .187, .25, .375, .5, .75

  • 兼容电缆直径 (mm) 1.2 – 1.9, 1.5 – 4., 1.7 – 2.6, 10.1 – 16.2, 14.2 – 21.5, 20.9 – 33., 3.8 – 5.4, 5.5 – 8.1, 6.9 – 10.7

  • 兼容电缆直径 (in) .05 – .075, .069 – .105, .1 – .16, .15 – .215, .206 – .449, .22 – .32, .26 – .449, .4 – .64, .563 – .85, .825 – 1.3

使用环境

  • 工作温度范围 -55 – 105 °C [ -67 – 221 °F ]

操作/应用

  • 建议的色带  查看打印机色带矩阵

打印机/标签特性

  • 前期划痕数量  1

  • 打印机类型  Thermal Transfer

  • 建议的打印机  查看打印机色带矩阵

包装特性

  • 封装数量  1000, 250
