概述

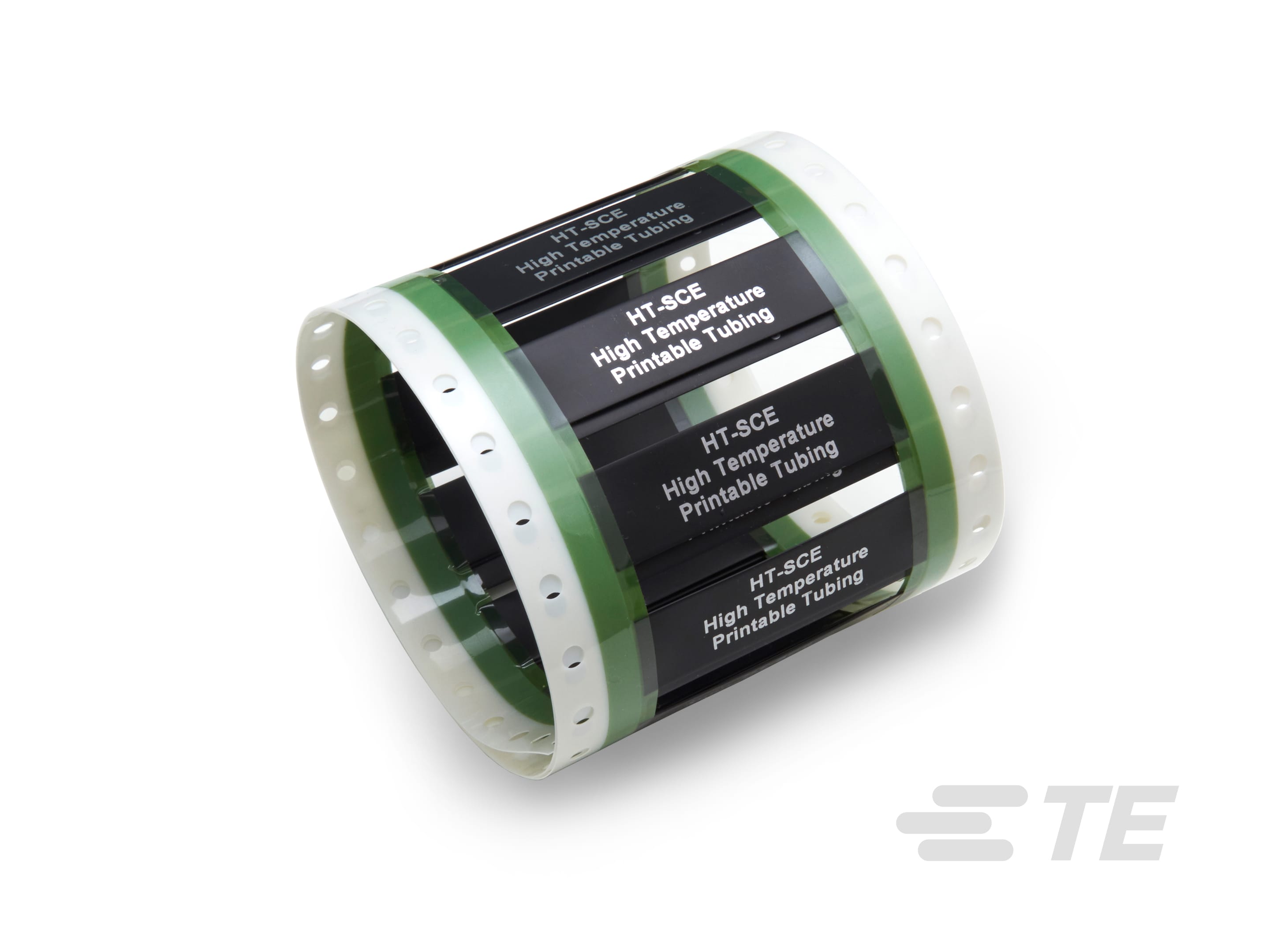

HT-SCE 导线标志设计用于高温应用 或需要对燃料、润滑剂和清洗溶剂具有极高抗性的场合,例如航空航天、军事、工业和半导体应用。非常适用于低真空释气很重要的应用。HT-SCE 标志采用高阻燃的含氟聚合物热收缩管制成。收缩后,HT-SCE 标志符合 SAE AS5942 和 MIL-STD-202 方法 215 的打印性能要求。HT-SCE 以每箱 250 个套管的规格提供,并提供九种直径尺寸。适合保护的基材直径范围为 0.8 mm 至 34 mm。由于具备这种多功能性,因此可最大程度地减少库存。套管以“梯格”结构提供,并且水平保持在两个聚酯带之间,易于打印和配套。

特性和优点

  • 适用于热转印打印
  • 永久性标识套管
  • 高连续运行温度
  • 极高的流体阻力
  • 低真空释气
  • 2:1 收缩比
  • 适合多种导线和线束直径的多种套管尺寸
工作温度范围

-55oC 至 225oC(-67oF 至 437oF)

规范和认证
  • SAE-AS4952
  • EN45545-2 R24 HL3
  • MIL-STD-202 方法 215
推荐的硬件和软件

打印机:T200-IDENT/TE3112/TE3124/T6112DS
色带:TMS-RJS-RIBBON-4HT 若为黑色管路: T300-RIBBON-WH-4HT
软件:WinTotal v6

了解更多信息

技术数据手册:TTDS-020
产品规格表:RW-2512

特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 管路类型  分段套管

  • 管路等级  高温

主体特性

  • 收缩率  2:1

  • 颜色  白色, 黑色

  • 每个套管的标记数  1, 2

尺寸

  • 套管长度 (mm) 25, 50

  • 套管长度 (in) 1, 2

  • Supplied Diameter (mm) 2.4, 3.2, 4.8, 6.4, 9.5, 12.7, 18, 25.4, 38.1

  • Supplied Diameter (in) .093, .125, .187, .25, .375, .5, .709, 1, 1.5

  • 恢复的内径 (mm) .7, 1.5, 12.7, 19, 19.1, 2.3, 3.1, 4.7, 6.3, 9

  • 恢复的内径 (in) .031, .062, .093, .125, .187, .25, .354, .5, .75, .752

  • 兼容电缆直径 (mm) .8 – 1.9, 1.7 – 2.6, 13.3 – 23., 2.5 – 4., 20.9 – 34., 3.4 – 6., 5.3 – 8.1, 6.6 – 11.4, 9.9 – 15.3

  • 兼容电缆直径 (in) .032 – .075, .069 – .105, .1 – .16, .134 – .236, .209 – .319, .26 – .449, .39 – .602, .524 – .906, .825 – 1.339

使用环境

  • 工作温度范围 -55 – 225 °C [ -67 – 437 °F ]

操作/应用

  • 建议的色带  查看打印机色带矩阵

打印机/标签特性

  • 前期划痕数量  1

  • 打印机类型  Thermal Transfer

  • 建议的打印机  查看打印机色带矩阵

包装特性

  • 封装数量  250
