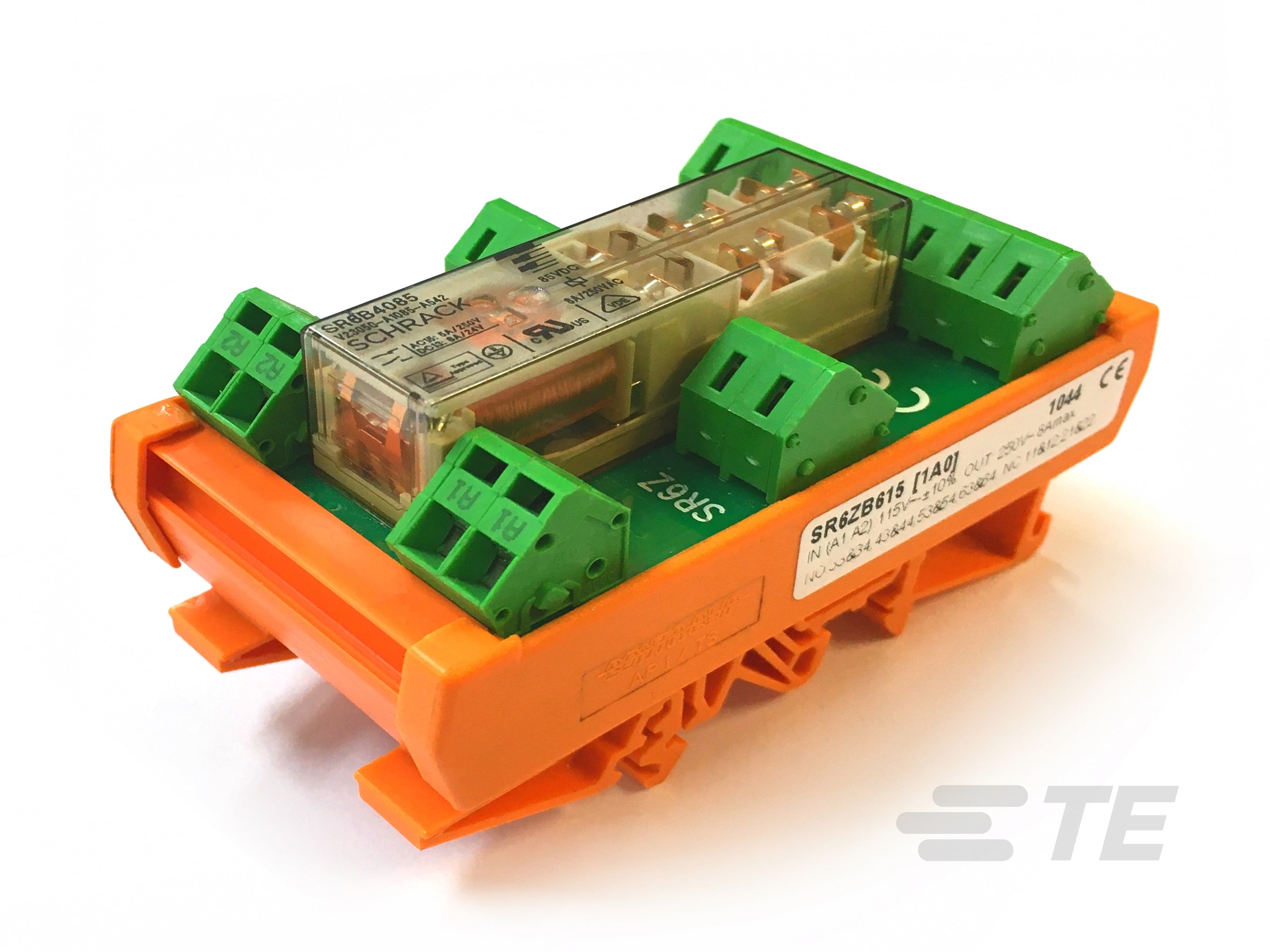

导轨安装的强制导向继电器

请查看产品文档或联系我们以了解最新的机构审批信息。

• 功率继电器类型  强制导向

• 继电器连接类型  连接器

• 状态指示灯类型  LED

• 端子极限断开电流 (A) 6, 8

• 线圈励磁系统  单稳态、交流, 单稳态、直流, 单稳态、直流/交流

• 线圈功率额定值（交流） (VA) 2.4

• 线圈功率额定值（直流） (mW) 700, 1200

• 线圈电阻 (Ω) 120, 368, 480, 823, 1080, 1333, 1920, 6021, 10080

• 线圈特性  二极管整流, 线圈抑制二极管

• 线圈电压额定值 (VAC) 24, 115, 230

• 线圈电压额定值 (VDC) 12, 24, 36, 40, 48, 115

• 端子开关负载（最小值）  10mA @ 5V

• 端子开关电压（最大值） (VAC) 250

• 端子电压额定值 (VAC) 250

• 端子和线圈间绝缘漏电 (mm) 5.5, 8

• 端子和线圈间绝缘漏电 (in) .217, .315

• 端子和线圈间绝缘初始电介质 (Vrms) 3000, 4000

• 相邻端子间绝缘初始电介质 (Vrms) 2000

• 线圈功率额定值类 (mW) 1000 – 1500, 600 – 800

• 绝缘漏电类 (mm) 3 – 5.5, 5.5 – 8

• 端子极限连续电流 (A) 6, 8

• 端子极限短时电流 (A) 6, 8

• 端子极限关合电流 (A) 6, 8

• 打开端子间绝缘初始电介质 (Vrms) 1000, 1500

• 线圈/端子间绝缘初始电介质类 (V) 2500 – 3000, 3500 – 4000

• 产品重量 (g) 50, 90

• 产品重量 (oz) 1.765, 3.175

• 端子排列方式  2 Form C (CO), 3 Form A (NO) + 3 Form B (NC), 4 Form A (NO) + 2 Form B (NC), 5 Form A (NO) + 1 Form B (NC)

• 端子电流类 (A) 5 – 10

• 端子额定电流（最大值） (A) 6, 8

• 端子材料  AgNi, AgSnO2

• 端子极数  2, 6

• 端子特性  强制导向端子

• 产品安装类型  DIN 轨道

• 产品高度 (mm) 64, 66.5

• 产品高度 (in) 2.52, 2.61

• 产品长度 (mm) 58, 87

• 产品长度 (in) 2.28, 3.42, 3.425

• 产品宽度 (mm) 20, 46

• 产品宽度 (in) .787, 1.81

• 宽度类（机械） (mm) 16 – 20, 40

• 端子和线圈间绝缘间隙 (mm) 5.5, 8

• 端子和线圈间绝缘间隙 (in) .217, .315

• 高度类（机械） (mm) 50

• 绝缘间隙类 (mm) 5 – 8

• 长度类（机械） (mm) 60

• 环境温度（最大值） (°C) 50

• 环境温度（最大值） (°F) 104, 122

• 环境温度类 (°C) -25 – 40, -25 – 50

• 封装方法  盒和纸箱
