概述

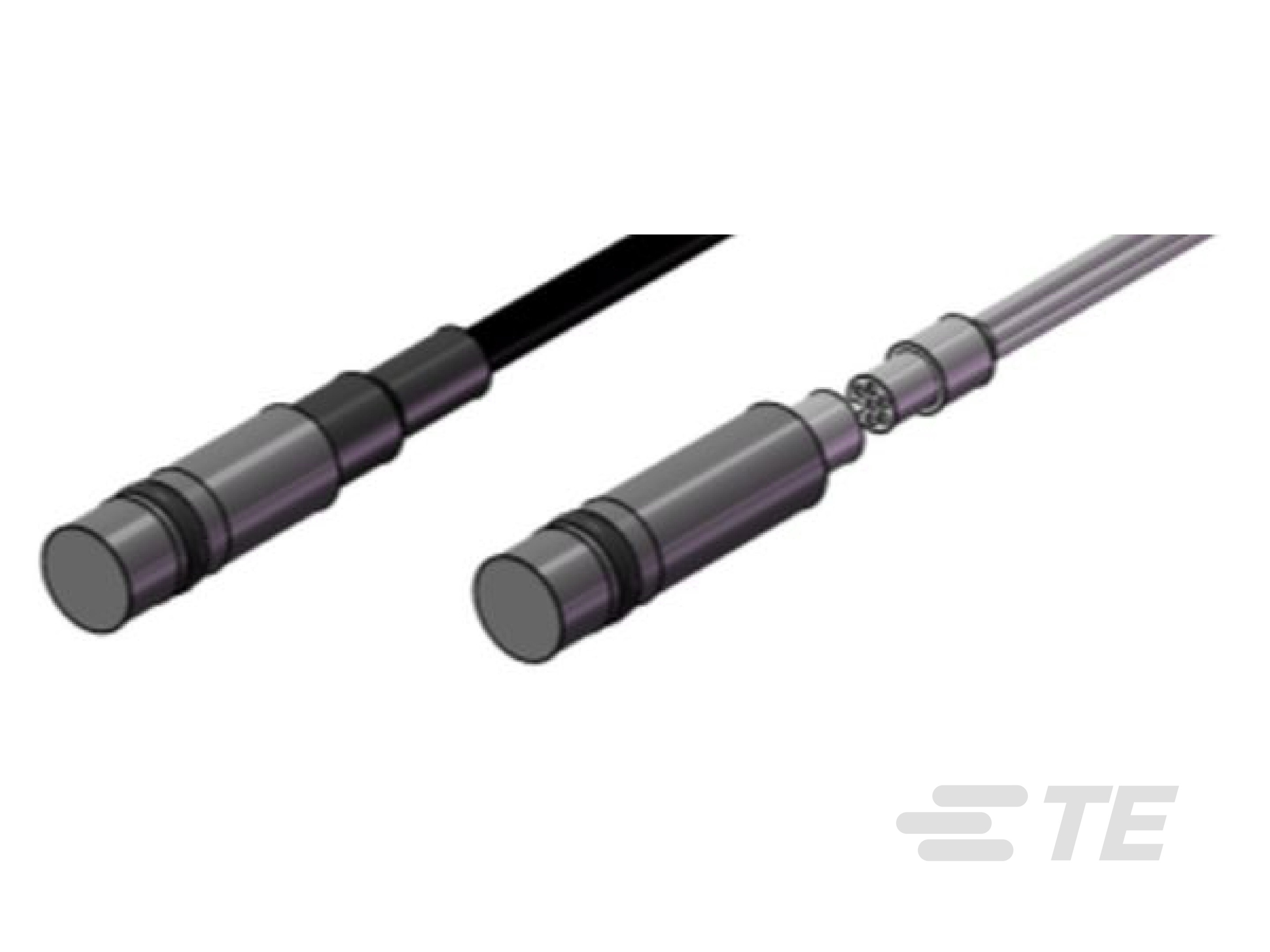

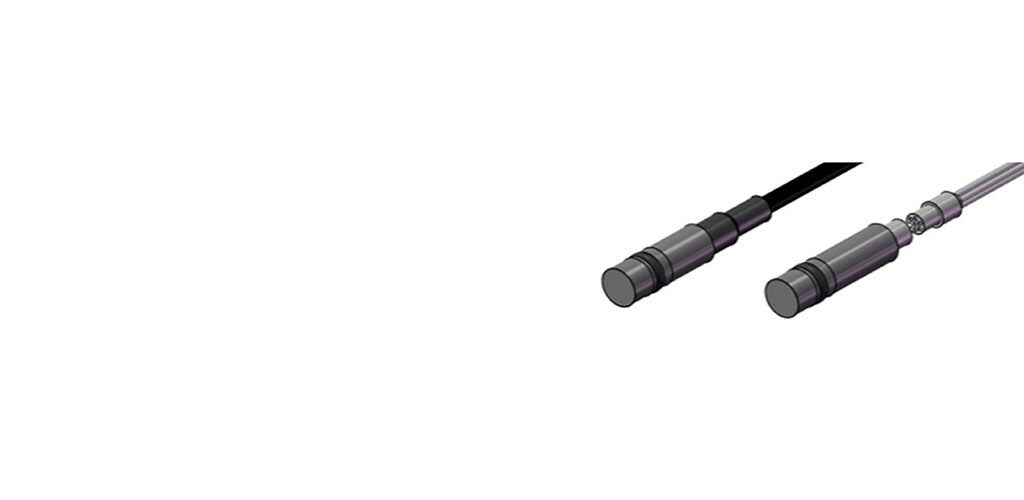

这款传感器采用全钛结构和齐平膜,可保护 XPR46 免受大多数腐蚀环境的损害。 XPR46 感应元件采用经过温度补偿,由具有高稳定性的微机械加工硅应变片组成的惠斯通电桥结构,尤其在低量程和高频情况下可优化性能。作为拥有多年经验的传感器设计和制造商,TE 传感器解决方案常常与客户合作,按要求定制适合特殊用途和测试环境的传感器。同时我们也根据客户需要提供成套系统。我们的调理器可为传感器供电、放大电子信号和展示数字数据。我们为客户提供成套测量系统,元件配套、配置统一且经过校正,可供客户立即使用。

特点

  • 齐平膜、钛结构
  • 满量程范围为 0.5 至 100 bar
  • 小尺寸,直径 4.6 mm
  • IP66 防入侵保护
  • 高带宽
  • 小型封装,重量轻
  • -40°C 至 +120°C 工作温度范围
特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 传感器类型  小型压力传感器

  • 类型  密封压, 密封压, 绝压

结构特性

  • 电气连接  一体式 Omnetics 插座, 定制电缆长度

电气特征

  • 电源电压 (V) 10

主体特性

  • 端口材料 

尺寸

  • 尺寸 直径 4.6 mm [ 直径 .18 in ]

使用环境

  • 压力 (bar) .5, 1, 2, 5, 10, 20, 50, 100

  • 压力 (psi) 7.5, 15, 30, 75, 150, 300, 750, 1500

  • 工作温度 -40 – 120 °C [ -40 – 248 °F ]

操作/应用

  • 过压  2X, 4X, 8X FS

  • 压力范围  0 – 7.5 至 1500 psi

  • 输出/跨度  100 mV, 125 mV, 25 mV, 50 mV

  • 精度  最低 ± .5% FSO

其他

  • 选项  激发电压 5 Vdc, 补偿温度范围
