概述

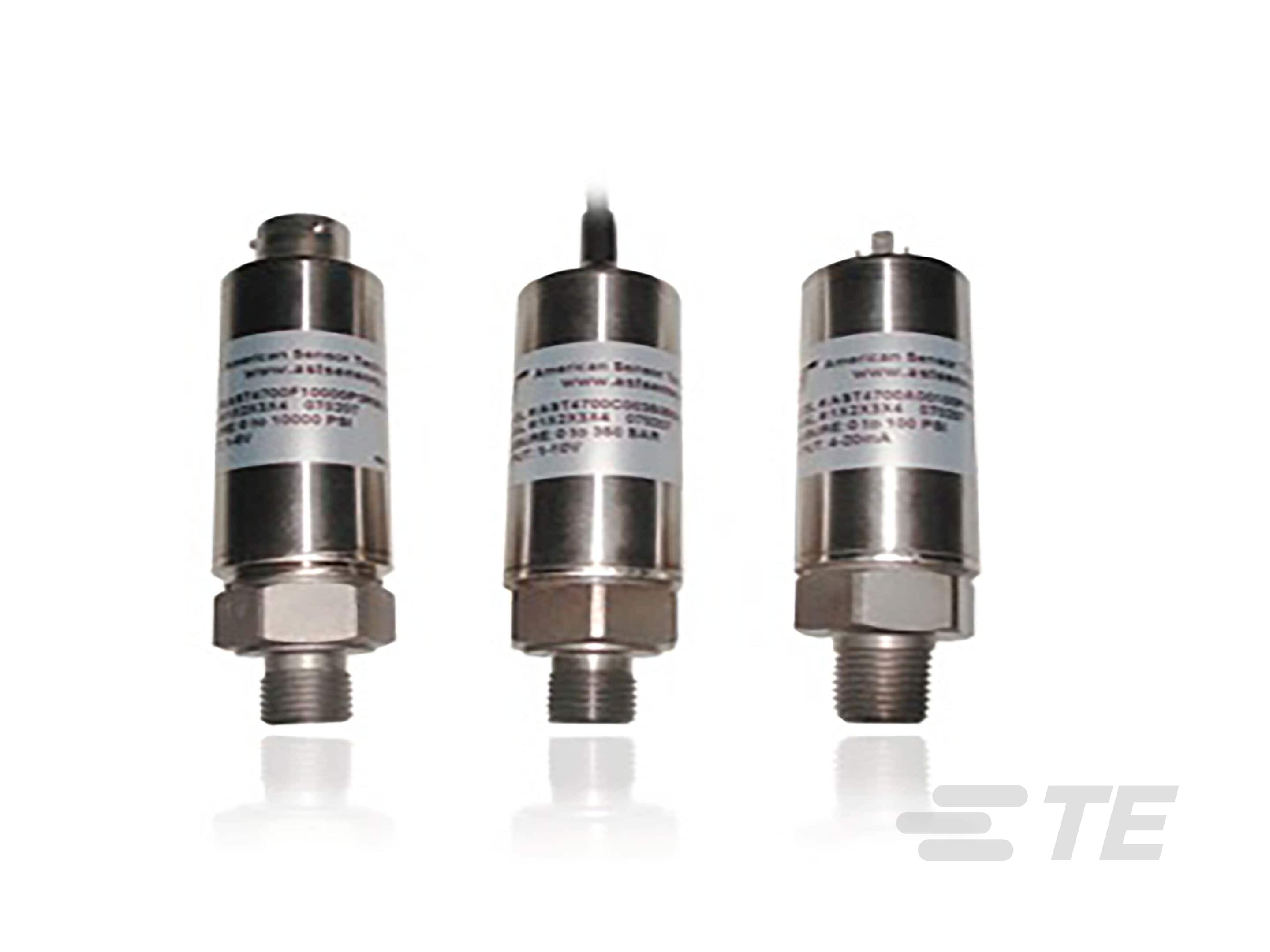

采用 Krystal Bond™ 技术。AST4700 采用一体式不锈钢感应元件,无焊接、无内部 O 型环和无充油。 这就意味着坚固的结构、高循环寿命和宽介质兼容范围,并且还具有所有 MEM 技术的特性。

AST4700 可以采用多种过程连接封装,包括 NPT、SAE (UNF) 和 BSP。选择这款产品时,零点基准电压和频率输出信号都是标准选项。电气连接选项包括电缆、Hirschmann 和 Bendix。

特点

  • 高强度不锈钢结构
  • 压力量程高达 10,000 PSI
  • 多种配置可选
  • 适合高冲击和振动
  • CE 认证

特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 传感器类型  工业压力传感器

  • 类型  复合压, 密封压, 表压

结构特性

  • 压力端口/接头  1/2 MNPT, 1/4 FNPT, 1/4 MBSPP, 1/4 MNPT, 7/16-20 UNF 公端, 9/16-18 UNF 公端 37°, F250C 母端, G1/4 3852 公端

  • 电气连接  10 英尺电缆, 2 英尺电缆, 4 英尺电缆, 6 英尺电缆, 6 针 Bendix PT06A, DIN 43650A, M12x1, 小型 DIN 43650C

电气特征

  • 电源电压 (V) 10 – 28, 15 – 28

主体特性

  • 端口材料  17-4PH, 316L, 合金 718, 合金 C276

使用环境

  • 工作温度  -40 – 85 °C [ -40 – 185 °F ]

操作/应用

  • 过压  2X,最小值

  • 压力范围  0 – 25 至 10000 psi

  • 输出/跨度  0 – 10 V, 0 – 10 V, 0 – 5 V, 1 – 6 kHz

  • 精度  ±.25% FSO
