概述

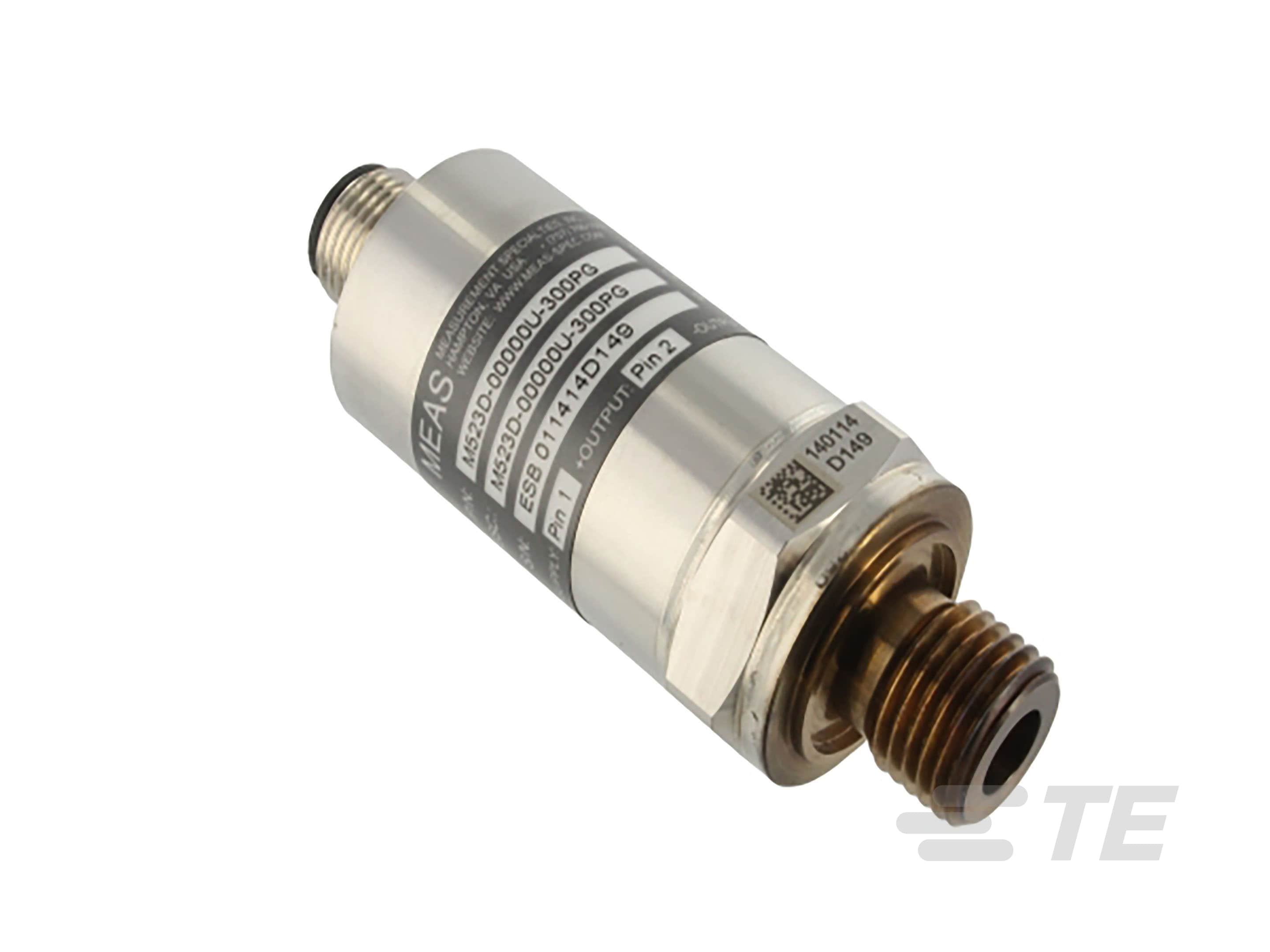

这款工业级压力传感器为高要求的商用级和重工业应用树立了新的性价比标准。 M5200 系列适用于测量液压和气压,甚至可用于测量污水、蒸汽和轻度腐蚀液等特殊介质。浸湿材料采用 17-4 PH 或 316L 不锈钢;传感器无与压力介质接触的 O 型环、焊接件或有机物,所以具有优异的耐用性。M5200 具有耐候性,超越了最新出台的重工业 CE 要求(包括浪涌保护)。该电路可防止输入反向配线和输出短路。这款压力传感器适用于进行中小批量生产的 OEM 客户。TE 随时准备提供具有特殊批量和应用需求的 M5200 定制设计。可使用或可能提供其他未列出的配置。请咨询我们以了解更多信息。

  1. 压阻式压力传感器网络研讨会视频(英文版)

TE Connectivity (TE) 传感器解决方案产品开发高级工程师 Hai Mei 在本次网络研讨会中探讨了 Microfused 技术的各种好处和应用。

优点

  • 重工业 CE 认证
  • 10 V/m EMI 防护
  • 输入反向极性保护
  • 输出短路保护
  • 精确度:±0.25%
  • 总误差范围:±1.0%
  • 结构紧凑
  • -40°C 至 +125°C 工作温度范围
  • 耐候性
  • 多种压力端口和电气输出
  • 可选的不锈钢减震器
  • 表压、密封压和复合压

特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 传感器类型  工业压力传感器

  • 类型  复合压, 密封压, 表压

结构特性

  • 压力端口/接头  1/4 FBSPP, 1/4 MBSPP, 1/4 MBSPT, 1/4 MNPT, 1/8 MNPT, 7/16 - 20 UNF 母端(带一体阀), 7/16 - 20 UNF 母端(带一体阀), 7/16-20 UNF 公端 Buna-N, 7/16-20 UNF 母端, G1/4 B2351 公端, G1/4 DIN 3852 外螺纹密封圈, G3/8 B2351 公端, M10x1 公端, M12x1.5 公端, M14x1.5 公端, M20x1.5 公端

  • 电气连接  1 米电缆, 10 米电缆, 10 英尺电缆, 2 米电缆, 2 英尺电缆, 3 英尺电缆, 4 英尺电缆, 5 米电缆, Amp, Hirschmann A, Hirschmann C, M12, Packard B, Packard, 卡口

电气特征

  • 电源电压 (V) 12 – 30, 5 ± 0.25, 5 – 30, 8 – 30, 9 – 30

主体特性

  • 端口材料  17-4PH, 316L

尺寸

  • 尺寸  24 x 24 x 82 mm [ .94 x .94 x 3.23 in ]

使用环境

  • 压力 (bar) 3.5, 7, 10, 20, 35, 70, 200, 350, 500, 700, 1000

  • 压力 (psi) 50, 100, 200, 300, 500, 1000, 3000, 5000, 7000, 10000, 15000

  • 工作温度  -40 – 125 °C [ -40 – 257 °F ]

操作/应用

  • 过压  2X 等级

  • 压力范围  0 – 50 至 15000 psi

  • 输出/跨度  .5 – 4.5 V 比率式, 0 – 10 V, 0 – 10 V, 0 – 5 V, 0.5 – 4.5 V, 1 – 5 V, 1 – 6 V, 4 – 20 mA

  • 精度  ±.25% FSO

其他

  • 选项  带减震器, 无减震器, 氧清洁 B40.1 级别 IV, 激光标记, 胶粘标签
