概述

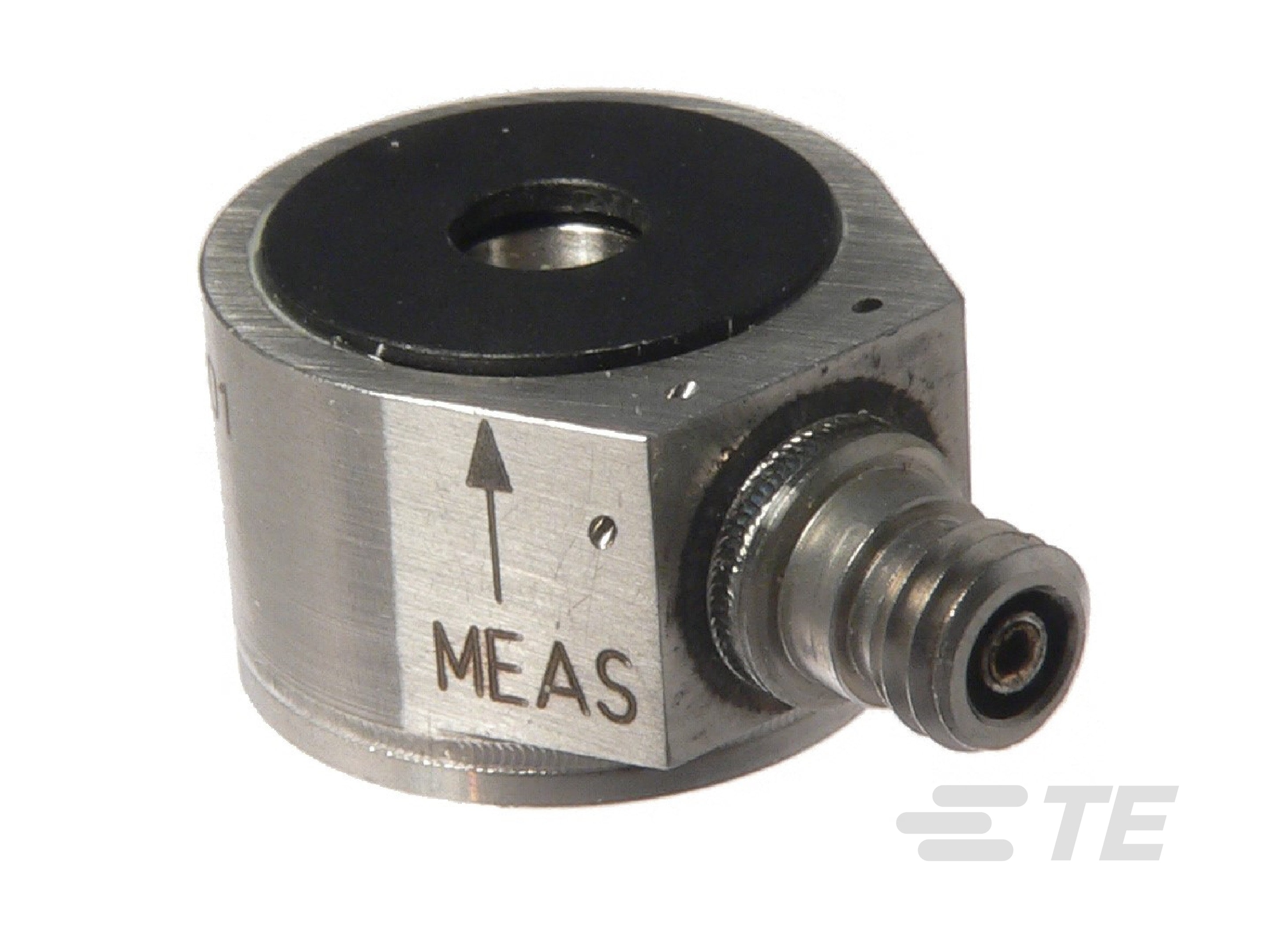

7100A 加速度传感器可用量程为 ±50 至 ±500 g,并提供高达 15 kHz 的平滑频率响应。 7100A 进行了密封处理,具有流行的通孔安装结构,适用于标准的安装螺钉。

特点

  • 动态量程:±50 g 至 ±500 g
  • 带宽高达 15 kHz
  • 通孔安装
  • 全密封
  • 环形剪切式
  • 绝缘安装表面
  • 稳定的温度响应
  • TEDS 选项

特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 加速度计类型  IEPE

  • 传感器类型  交流响应即插即用加速度传感器

结构特性

  • 电气连接  10-32 同轴连接器

电气特征

  • 满量程输出电压 (VDC) ±5

  • 励磁电压 (VDC) 18 – 30

  • 励磁电流 (mA) 2 – 20

信号特征

  • 频率响应 (Hz) .5-10000 到 .5-15000

主体特性

  • 轴数  1

  • 重量  11 g [ .385 oz ]

  • 材料  不锈钢

机械附件

  • 安装类型  螺钉

使用环境

  • 工作温度  -55 – 150 °C [ -67 – 302 °F ]

其他

  • 加速度范围 (±) (g) 50, 100, 500

  • 总加速度范围 (±) (g) 50 – 500

  • 灵敏度  10 mV/g, 100 mV/g, 50 mV/g

  • 灵敏范围  10 – 100 mV/g

  • 非线性 (%FSO) ±1
