概述

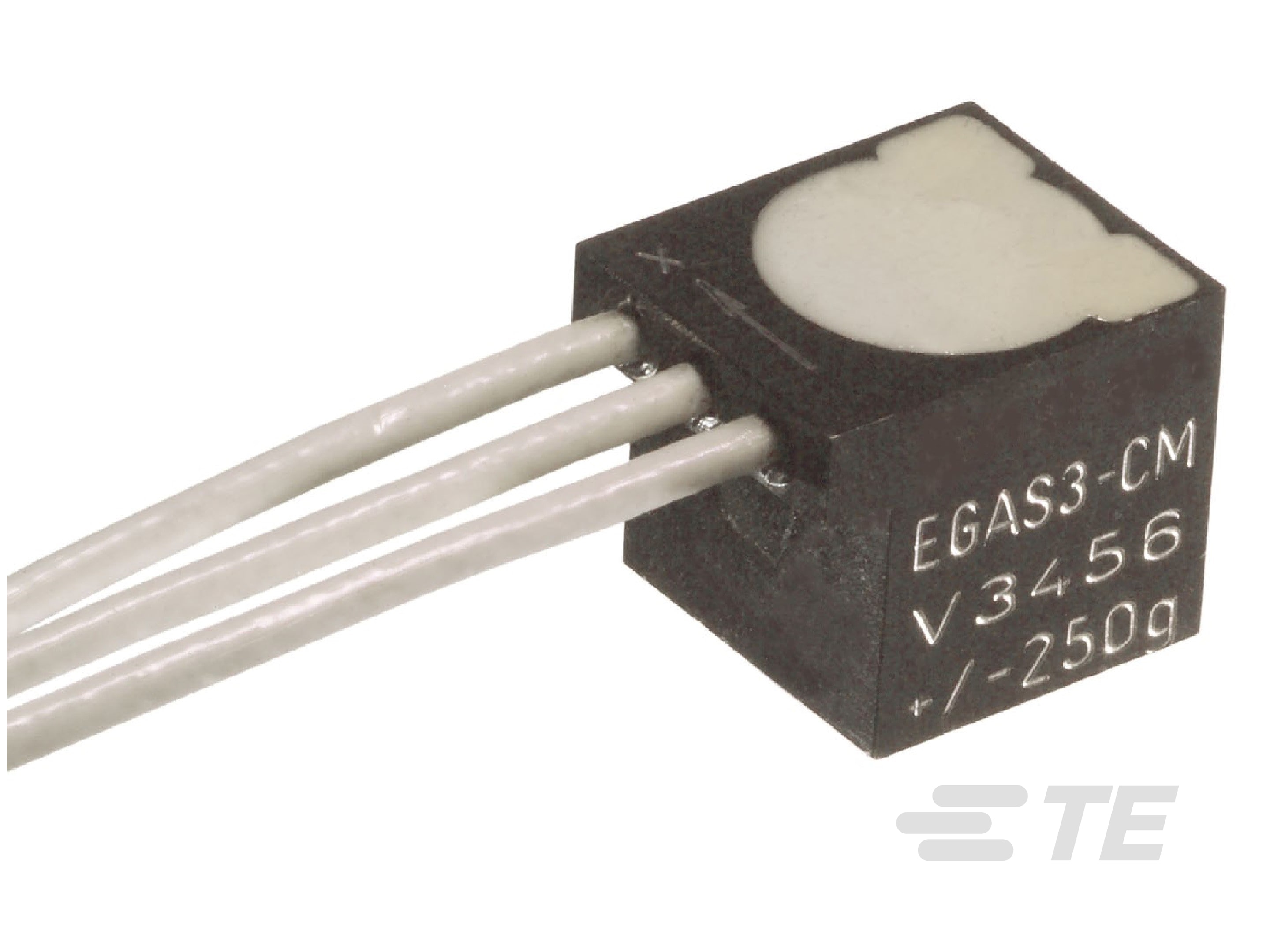

这款加固型加速度传感器的重量不足 8 克(不带引线),过载极限高达 10,000 g。 EGAS3 采用标称 15 Vdc 激励电压工作,半桥结构,特别适合分流校准。EGAS3 的工作温度范围为 -40ºC 至 +120ºC,是汽车、军事、航空航天和运输行业中测量专家的理想之选。

特点

  • 小型封装,螺栓安装
  • 静态响应、临界阻尼
  • 10,000 g 过载自停
  • 宽温度范围
  • 尺寸小巧,螺栓安装
  • 2-15 Vdc 激励电压
  • 静态和动态测量
  • 频率响应达 3500 Hz
  • 2% 横向灵敏度
  • 阻尼系数 0.7
  • 内部温度补偿



特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 加速度计类型  MEMS DC

  • 传感器类型  直流响应即插即用加速度传感器

结构特性

  • 电气连接  一体式电缆

电气特征

  • 满量程输出电压 (VDC) ±.1

  • 励磁电压 (VDC) 2 – 15

  • 零加速输出 (mV) ±15

信号特征

  • 频率响应 (Hz) 0-150 到 0-3500

主体特性

  • 轴数  3

  • 重量  8 g [ .28 oz ]

  • 材料  阳极氧化铝

机械附件

  • 安装类型  螺钉

使用环境

  • 工作温度  -40 – 120 °C [ -40 – 248 °F ]

其他

  • 加速度范围 (±) (g) 5, 10, 25, 50, 100, 250, 500, 1000, 2500

  • 总加速度范围 (±) (g) 5 – 2500

  • 灵敏度  .04 mV/g, .1 mV/g, .2 mV/g, .4 mV/g, 1 mV/g, 10 mV/g, 2 mV/g, 20 mV/g, 4 mV/g

  • 灵敏范围  .04 – 20 mV/g

  • 非线性 (%FSO) ±1
