高压终端：户外、干式
- RAYCHEM
- RAYCHEM OHVT

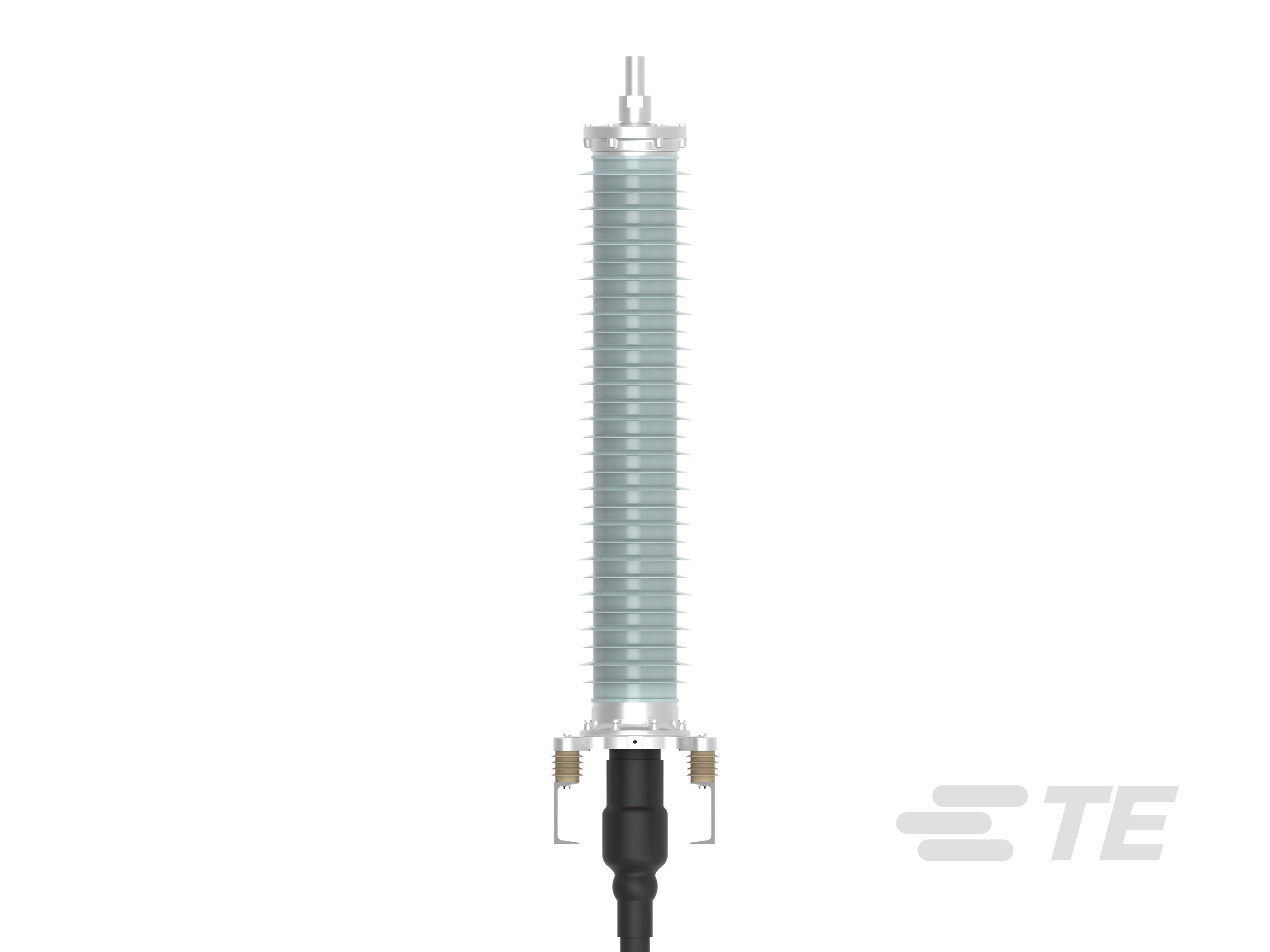

TE Connectivity (TE) 的 Raychem 高压户外干式终端 (OHVT-G) 的设计可承受高达 245 kV 的电压，能够在严苛的环境条件下工作。
产品特性
-
电力电缆终端技术 : 冷应用
-
电力电缆终端电压等级 (kV): ≤ 145, ≤ 170, ≤ 72
-
电缆屏蔽种类 : 可调
-
芯数 : 1
-
截面范围 (mm²): 95 – 2500
概述
答：我们的 Raychem OHVT-G 干式高压户外终端与任何制造商生产的聚合绝缘电缆兼容，并可根据各种电缆施工的接地要求做出调整。
答：我们的 Raychem OHVT-G 干式高压户外终端与任何制造商生产的聚合绝缘电缆兼容，并可根据各种电缆施工的接地要求做出调整。答：我们的 OHVT-G 干式高压户外终端与任何制造商生产的聚合绝缘电缆兼容，并可根据各种电缆施工的接地要求做出调整。提供有采用不同漏电长度的复合套管，可以在任何污染条件下使用。OHVT-G 设计参照如下标准：IEC-60840、IEC-60815、IEEE-48、IEEE-1313。
我们的 Raychem OHVT-G 安装工作必须由配备了适当工具且训练有素的安装人员来完成。
耐压密封复合套管是由玻璃纤维加强的空芯环氧树脂管 (GFR) 外挤塑绝缘硅橡胶雨裙而成。与终端相关的金属配件由防腐蚀的合金构成。电缆接线片同时提供有压接和螺栓剪切两个版本以供选择。它适用于铝制或铜制的所有通用导体。我们的特制且快速固化的 Rayfil 绝缘胶将由终端顶部注入，填充到应力锥、电缆绝缘和内部套管之间的间隙中。
与传统的油填充式相比，干式终端的优势在于 Rayfil 绝缘胶填注会在一段时间内固化，不会导致出现泄漏。
主要特性
- 轻质的压力密封复合绝缘套管
- 预制式硅橡胶应力锥，100% 出厂测试
- 无需使用特殊工具或粘接剂即可安装终端
- 我们的 Rayfil 绝缘胶填注无泄漏风险
- 安装后即可使用
- 已根据 IEC 60840 标准对干式和常规式终端进行了测试
- 无需额外的培训 - 与标准 OHVT-C 的设计类似
Raychem 高压电缆组件
立即配置产品并获取产品报价
-
联系我们
有关其他零件的更多相关信息。
常见问题
常见问答解答
问：TE 的 Raychem OHVT-G 干式高压户外终端兼容何种类型电缆？
答：我们的 Raychem 干式高压户外终端设计为与任何制造商生产的聚合绝缘电缆兼容，并可根据各种电缆施工的接地要求做出调整。
规格特性
请查看产品文档或联系我们以了解最新的机构审批信息。
产品类型特性
-
电力电缆终端技术 冷应用
-
电缆屏蔽种类 可调
-
绝缘 XLPE, 聚合物
-
包含机械式接管 是
-
含机械接线片（屏蔽层） 否
-
含压缩接线片（导体） 否
-
保存期限 2 年
-
产品系列 748
-
含压缩接线片（屏蔽层） 否
结构特性
-
芯数 1
电气特征
-
电力电缆终端电压等级 (kV) ≤ 145, ≤ 170, ≤ 72
尺寸
-
截面范围 (mm²) 95 – 2500
-
电力电缆终端绝缘直径 (mm) 34 – 108
-
护套外径 110 mm [ 4.33 in ]
行业标准
-
污染程度 (IEC 60815) I, II, III, IV
产品供货情况
-
最小订货量 1
参考编号
-
TE 内部编号 CAT-OHVT-G
