概述

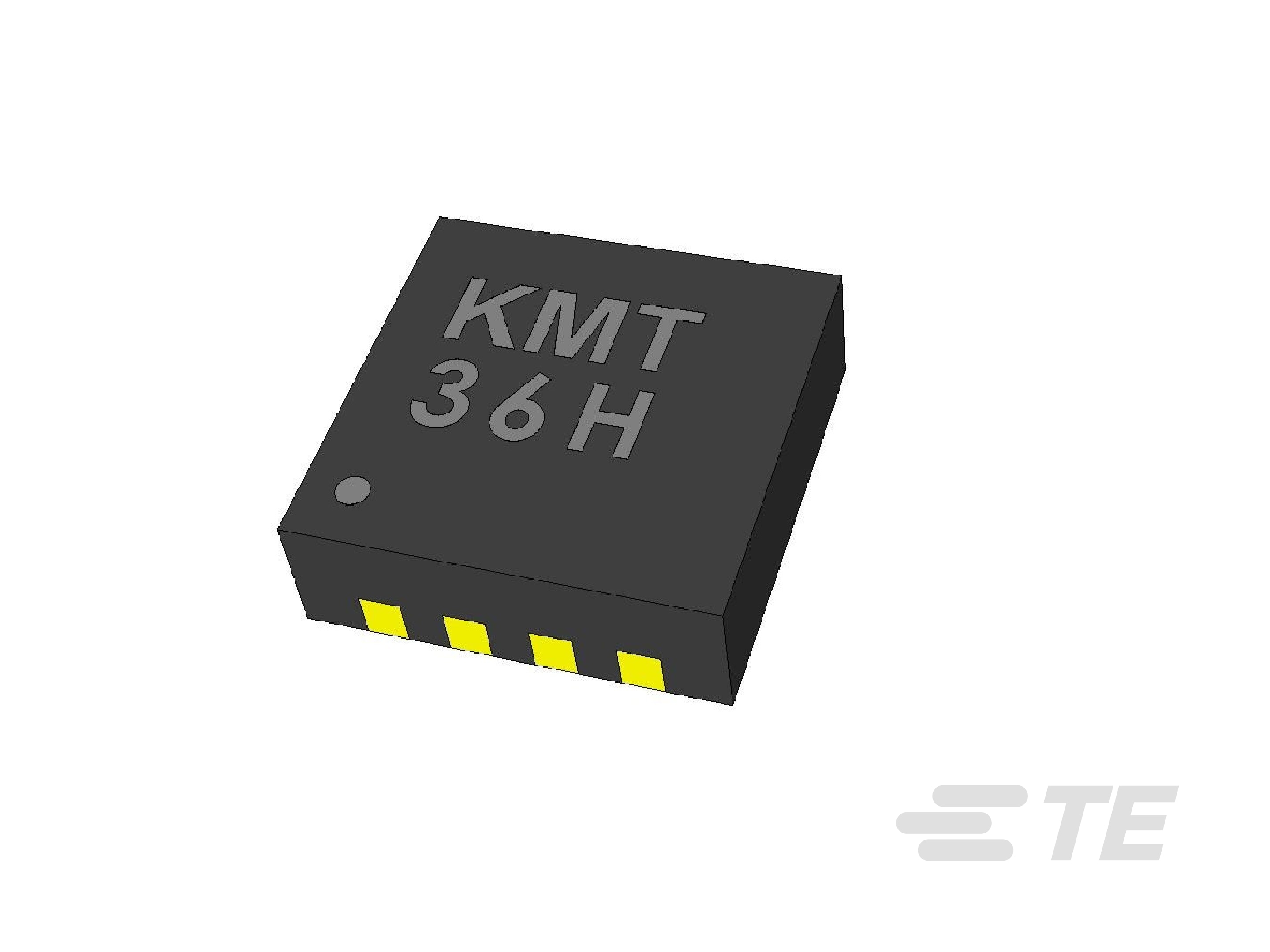

KMT36H 磁性角度传感器包含 3 个相位为 120 度的惠斯通电桥 一个旋转的磁场强度(典型值25kA/m)将产生 3 个相差 60 度,周期为 180 度的正弦曲线。通过磁场角度的修正反正切函数可以得出精确的角度值。作为一种独特功能,KMT36H 可通过利用芯片上集成的平面线圈所产生的额外磁场来测量完整的 360°。180°/360° 的测定通过一个简单的信号区别法完成,并且可定期进行计算或仅在通电时计算一次。

特点

  • 基于磁感应原理,非常适合严苛环境
  • 360° 非接触式绝对角度测量
  • 精度优于 +/- 0.5°
  • 三个电桥信号,120° 相差
  • 微型 TDFN 外壳 2.5 x 2.5 x 0.8 mm3
特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 产品类型  磁性角度传感器

电气特征

  • 典型工作电压 (V) 5

  • 典型平均电流 (mA) 1.6

使用环境

  • 传感范围 (°) 0 – 360

  • 工作温度 -40 – 150 °C [ -40 – 302 °F ]

操作/应用

  • 信号输出  无源模拟

  • 典型信号振幅 (mV/V) 11

包装特性

  • 封装  TDFN2.5x2.5
