概述

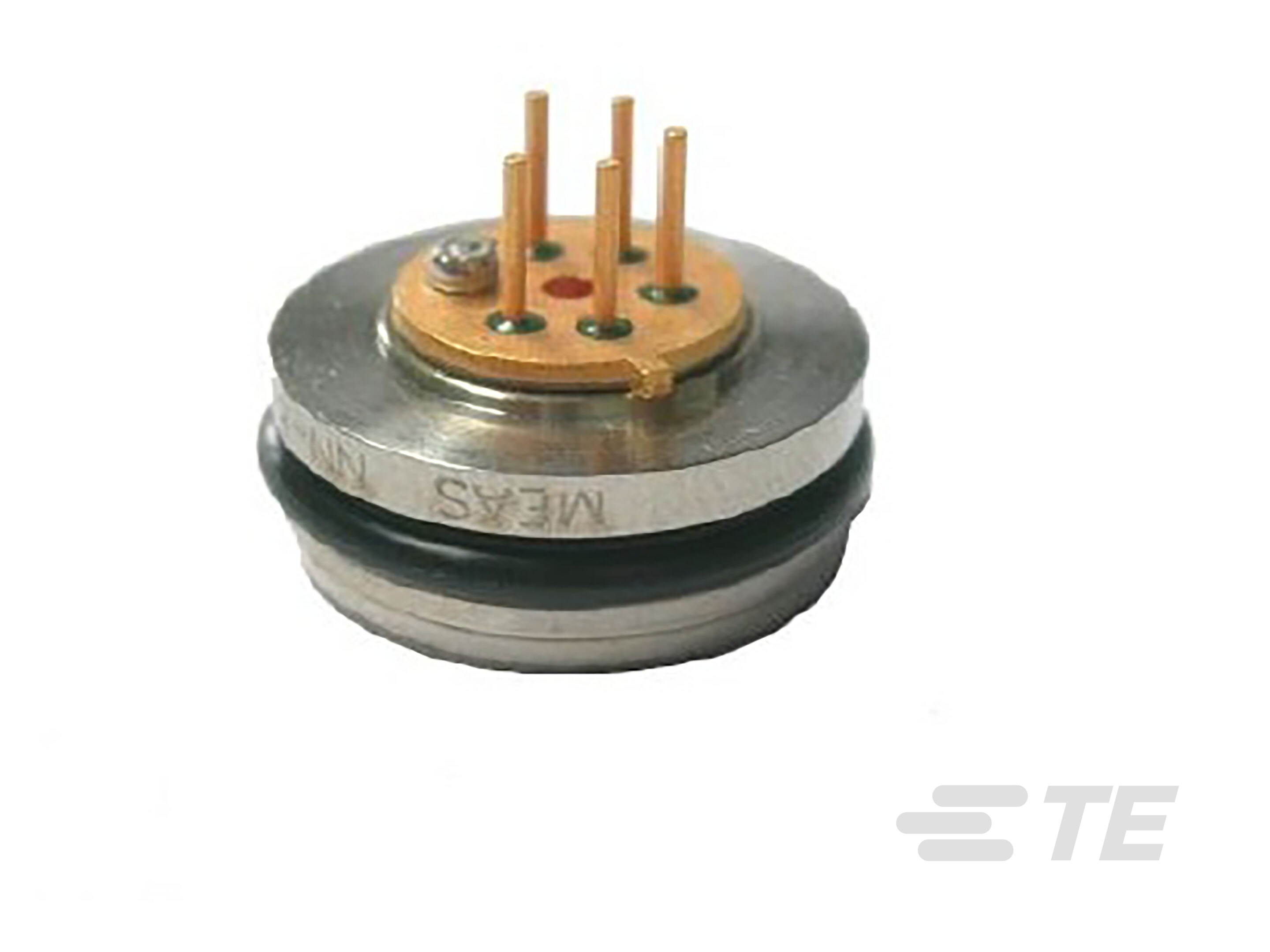

86 无补偿型采用 O 型环安装,专为需要与腐蚀性介质兼容的 OEM 应用而设计。 传感器利用硅油将压力从 316L 不锈钢隔离膜传递到感应元件上。

特点

  • 316L SS 压力传感器
  • 小尺寸
  • 0 - 100mV 输出
  • 绝压和表压
  • O 型环安装
  • -40ºC 至 +125ºC 工作温度范围
  • ±0.2% 压力非线性
  • 固态可靠性

特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 传感器类型  毫伏输出隔离膜式压力传感器

  • 类型  绝压, 表压

结构特性

  • 电气连接  开放式网桥,无补偿

电气特征

  • 电源电压 (V) 5

  • 电源电流 (mA) 1.5

尺寸

  • 工作温度  -40 – 125 °C [ -40 – 257 °F ]

  • 尺寸  直径 15.82 x 9.1 mm [ 直径 .622 x .358 in ]

操作/应用

  • 过压  3X

  • 压力 (psi) 5, 15, 30, 50, 100, 300, 500

  • 输出/跨度  灵敏度 = 12 - 27mV/V

包装特性

  • 封装  O 型圈密封安装

其他

  • 选项  无管, 通风管

  • 非线性 (%) ± .1
