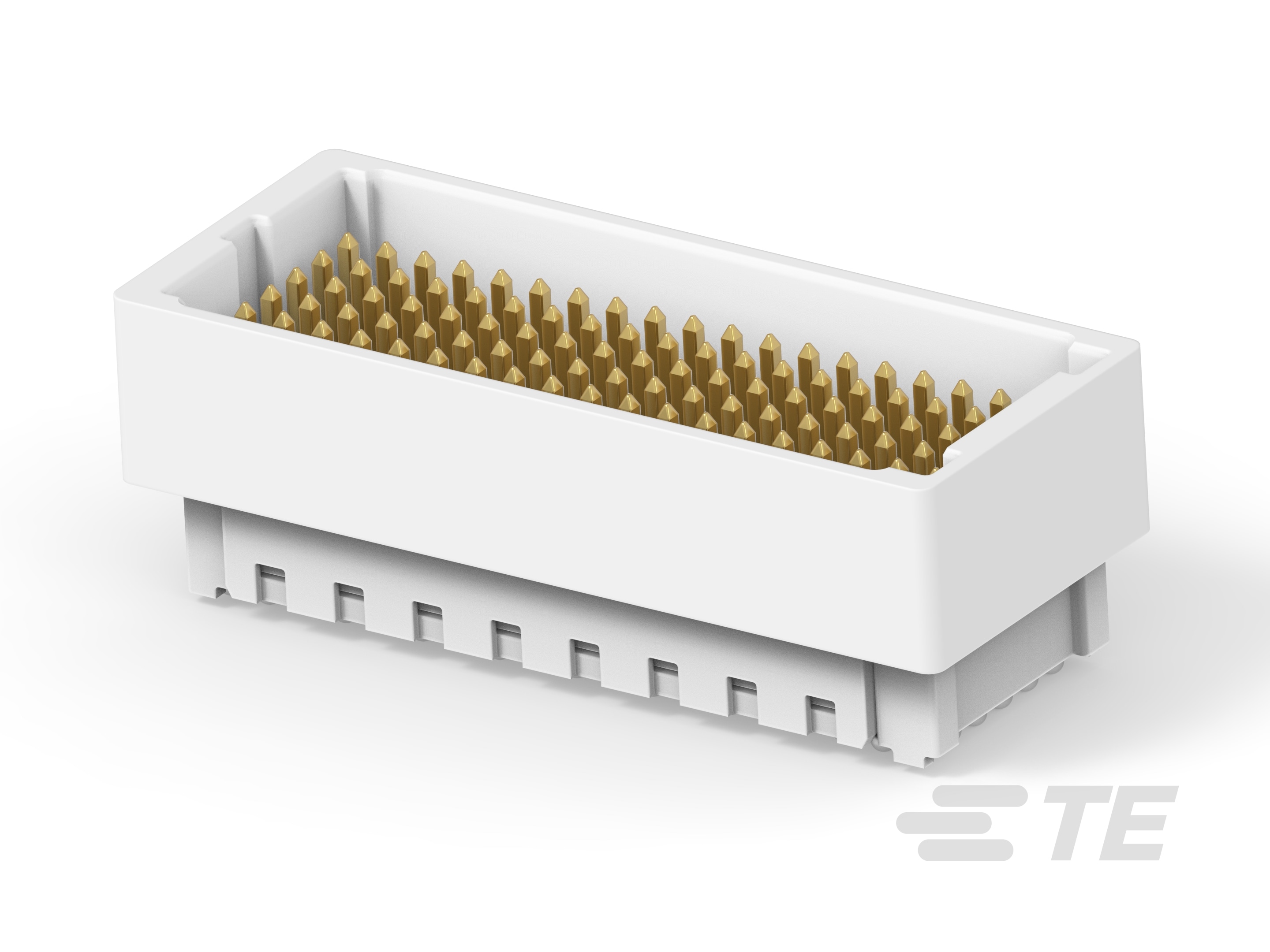

High-speed Mezzanine Connector: Pin & Socket Connector

请查看产品文档或联系我们以了解最新的机构审批信息。

• 连接器系统  板对板

• 接头类型  全部带罩

• 可密封  否

• 连接器和端子端接到  印刷电路板

• PCB 连接器组件类型  PCB 安装接头, PCB 安装母端

• 接地特定类型  信号接地触体

• 施加的压力  低

• 信号位置数量  114

• 连接器端子负载状态  满载

• 可堆叠  是

• 装载位置数量  114

• 板对板配置  平行

• 列数  19

• 电源位置数量  0

• 位数  60, 114, 320

• 行数  6, 8

• PCB 安装方向  垂直

• 键控 + 极化位置  无

• 工作电压 (VAC) 250

• 介质耐压（最大值） (VAC) 750

• 数据速率 (Gb/s) 10

• 主要产品颜色  土黄色, 淡棕色

• 端子基材  磷青铜, 铍铜合金, 铍铜合金

• PCB 端子端接区域电镀材料  锡-银-铜, 锡铅

• 端子底板材料  镍

• 端子接触部电镀材料表面涂层  亮光

• 端子形状和构造  正方形

• 端子接合区域电镀材料厚度 (µm) .076, .76, 1.27

• 端子接合区域电镀材料厚度 (µin) 29.9212, 30, 49.9999, 50

• 对接公端厚度 (mm) .46

• 对接公端厚度 (in) .017, .018

• 对接公端宽度  .43 mm [ .017 in ]

• 端子布局  矩阵

• 端子接触部电镀材料  金

• 端子类型  插座, 插针

• 端子额定电流（最大值） (A) 1.5

• PCB 端接方法  表面贴装 - 焊球

• PCB 安装固定类型  焊球

• 接合对准类型  极化公端, 极化肋, 极化肋, 极性定位槽, 自校准（免校准）, 键控

• 连接器安装类型  板安装

• 接合对准  带有

• PCB 安装对准  不带

• PCB 安装固定  不带

• PCB 安装对准类型  无

• 外壳材料  LCP, LCP（液晶聚合物）

• 接合入口位置  顶部

• 中心线（间距）  1.27 mm [ .05 in ]

• 行间距  1.27 mm [ .05 in ]

• PCB 厚度（建议）  2.36 mm [ .093 in ]

• 连接器高度 (mm) 5.75, 6, 7.75, 8, 9.15, 11, 14

• 连接器高度 (in) .226, .236, .305, .314, .36, .432, .55

• 堆叠高度 (mm) 10, 12, 15, 17, 18

• 堆叠高度 (in) .393, .394, .472, .591, .669, .709

• 工作温度范围 (°C) -67 – 257, -55 – 125

• 工作温度范围 (°F) -67 – 257, -55 – 125

• 装配工艺特点  拾放盖, 拾放盖

• 电路应用  Signal

• 工业标准  VITA 61

• UL 阻燃性等级  UL 94V-0

• 封装数量  100, 230, 350, 450

• 封装方法  Reel, 卷尺, 卷带包装, 卷带包装
