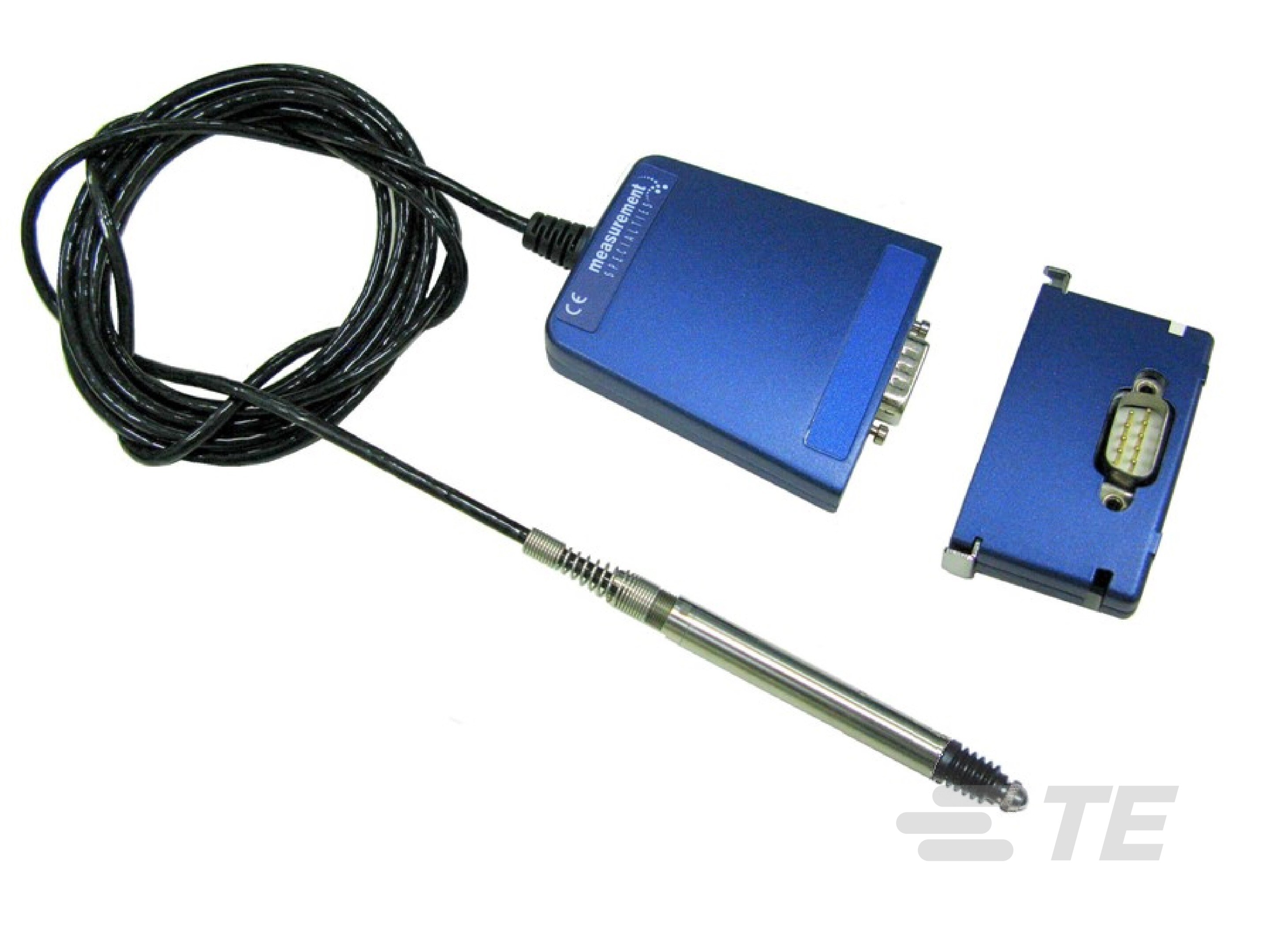

带 14 位数字模块的测量头

带 14 位数字模块的测量头-CAT-LVDT0051
  • MEAS
|
  • MEAS DLBB
高度精密的数字 LBB 系统包括以菊链方式安装于网络中的 DLBB 数字探头（或测量头），采用了 T 连接器（可单独使用）和 DE-9 连接器。
更多 更少

产品特性

  • Linearity Error (Full Range)(%): ±.1

  • 产品直径(mm): 8

  • Supply Voltage Range(V): 4.75 – 5.25

  • 工作温度范围(°C): 0 – 60

  • IP 等级: IP60

概述

DLBB 包括具有高度可重复性的交流 LVDT（线性可变差动变压器）探头（借助精密线性滚珠轴承进行导向），与直插式数字 I/O 信号调理模块配合使用。 这种电路和软件可对数字输出位移新型号进行数字校准和线性校正，精度极高。DLBB 探头可与我们提供的 USB 接口模块配套使用。我们的坚固耐用型测量探头经过特别设计，可在多种工业、质量保证和计量应用中进行高度精确且可重复的测量。该系统基于 RS-485 半双工、多点网络，具有即插即用功能。DLBB 探头将位移信号转换为数字信号，然后使用异步传输（调查/回应），通过 RS-485 网络传输数字信号。这款设备支持标准模式和缓冲模式。

特点

  • 高分辨率 14 位数字化模块
  • 内置数字线性校正
  • 加固型探针精度线性滚珠轴承
  • 易于设置和使用，具有即插即用功能
  • USB 总线供电或外部供电（两者皆可）
  • 同一局域网内可集成多达 31 个探头（外置电源）
  • RoHS 认证和 CE 认证

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 产品形状  Cylindrical, 正方形

结构特性

  • 电气连接  DB-9 Connector

电气特征

  • Supply Voltage Range (V) 4.75 – 5.25

主体特性

  • 外壳材料  不锈钢, 铝

  • 弹簧回弹式  弹簧回弹式

尺寸

  • 产品直径  8 mm [ .315 in ]

使用环境

  • 工作温度范围  0 – 60 °C [ 32 – 140 °F ]

行业标准

  • IP 等级  IP60

其他

  • Linearity Error (Full Range) (%) ±.1

参考编号

  • TE 内部编号 CAT-LVDT0051
