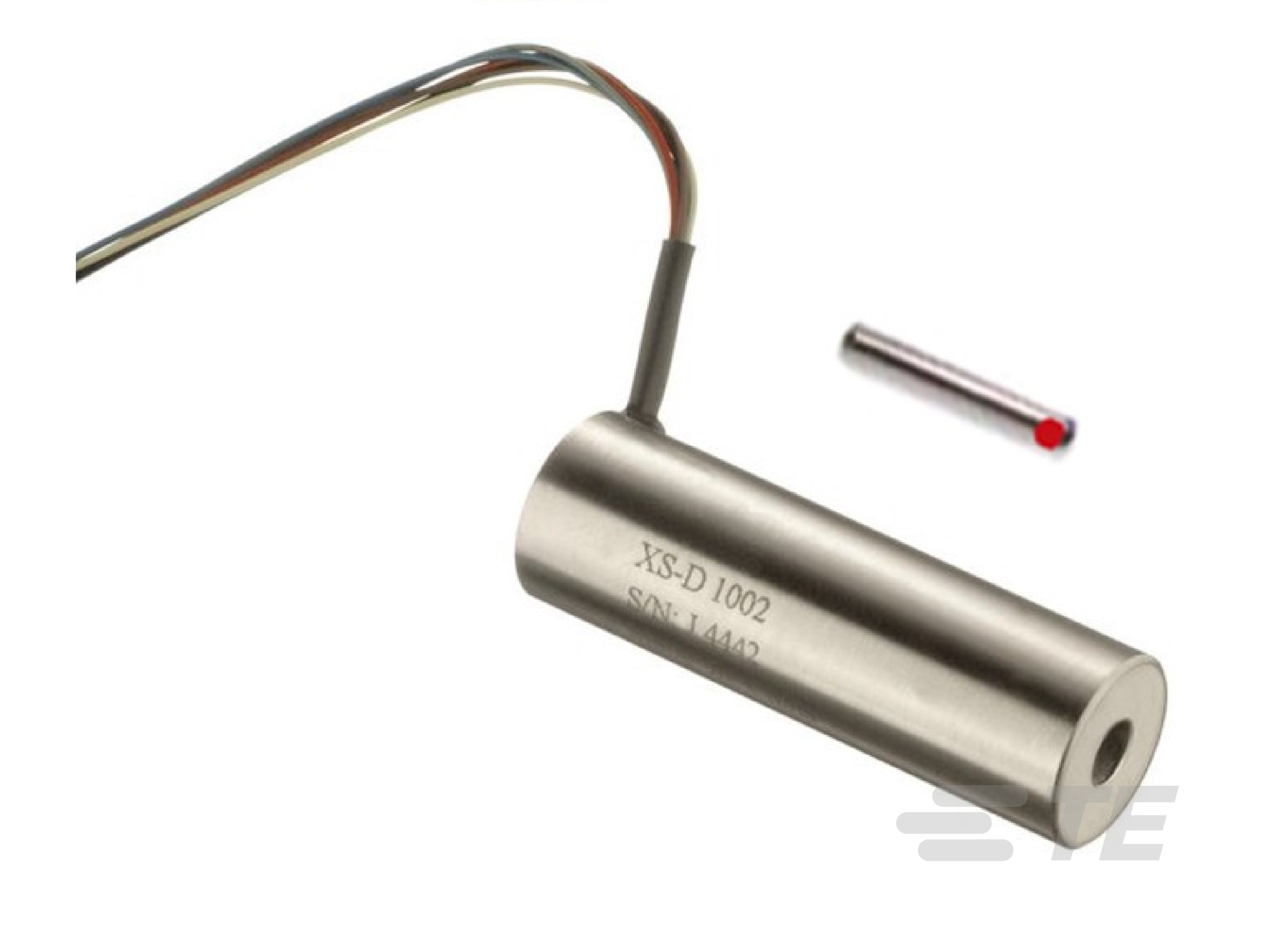

大位移 LVDT 位置传感器

大位移 LVDT 位置传感器-CAT-LVDT0027
  • MEAS
|
  • MEAS XS
XS-D 系列特别适用于测量位移相对较大但安装空间受限的情况。
更多 更少

产品特性

  • Linearity Error (Full Range)(%): ±2

  • 外壳材料: 不锈钢

  • 产品直径(mm): 20.6

  • 产品形状: Cylindrical

  • Supply Voltage Range(V): 3

概述

与标准 LVDT 相比，XS-D 具有更大的位移范围，但实体长度和重量并未相应增加。 它采用特殊的统组技术，有效测量长度达本体长的 80%。紧凑、耐冲击和耐振动，并且具有无限分辨率和可重复性，XS-D 系列是伺服机构、线性电位计替换或任何在空间受限应用中需进行精确位移测量时的完美选择。

特点

  • 优异的行程长度比
  • 在位移范围相当的情况下重量轻于其他标准 LVDT
  • 行程范围为 ±1 至 ±10 英寸
  • 抗冲击和振动
  • 不锈钢外壳
  • 磁性屏蔽
  • 英制或公制螺纹铁芯

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 产品形状  Cylindrical

结构特性

  • 电气连接  Leads

电气特征

  • Supply Voltage Range (V) 3

信号特征

  • 励磁频率 (kHz) .4 – 3

主体特性

  • 外壳材料  不锈钢

  • 弹簧回弹式  分离式铁芯

尺寸

  • 产品直径  20.6 mm [ .812 in ]

使用环境

  • 工作温度范围  -55 – 150 °C [ -67 – 302 °F ]

行业标准

  • IP 等级  IP61

其他

  • Linearity Error (Full Range) (%) ±2

参考编号

  • TE 内部编号 CAT-LVDT0027
