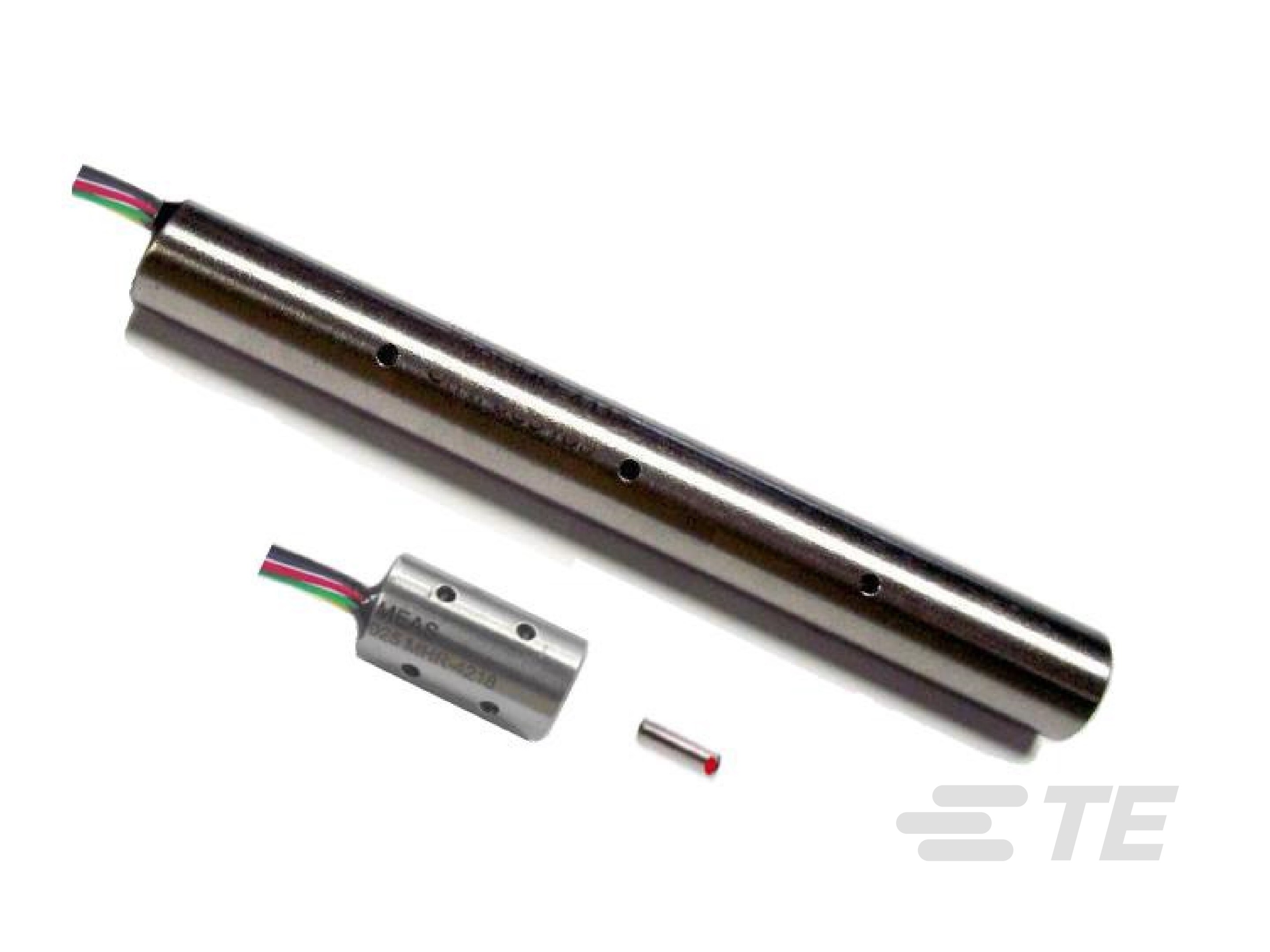

投入式小型 LVDT

投入式小型 LVDT-CAT-LVDT0023
  • MEAS
|
  • MEAS MHR
MHR-V 系列 LVDT 是知名的 MHR 系列的另一版本。MHR-V 采用专门设计，可在高达 10,000 PSI [700 bar] 压力下的惰性气体、矿物油和其他非侵蚀性油品中运行（咨询工厂详细了解介质兼容情况）。
更多 更少

产品特性

  • Linearity Error (Full Range)(%): ±.25

  • 外壳材料: 不锈钢

  • 产品直径(mm): 9.52

  • 产品形状: Cylindrical

  • Supply Voltage Range(V): 3

概述

MHR-V 系列直径仅为 3/8 英寸 [9.5 mm]，可在高达 392°F [200°C] 温度下精确测量，主要用于空间受限型安装应用。 MHR-V 系列采用重量极轻的铁芯，非常适合铁芯过重会影响移动情况的应用；该系列惯性较小，更易于在较快的位移速度下进行精确测量。轻质铁芯还可降低机械应力，以及确保铁芯驱动配件的结构完整。

特点

  • 通孔外壳，适合投入式应用
  • 工作压力量程高达 10,000 PSI
  • 工作温度高达 392°F [200°C]
  • 尺寸小巧，轻质铁芯
  • 高输出信号
  • 行程范围为 ± 0.025 至 ±1 英寸
  • 交流激励频率为 2 kHz 至 20 kHz
  • 不锈钢外壳
  • 英制或公制螺纹铁芯

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 产品形状  Cylindrical

结构特性

  • 电气连接  Leads

电气特征

  • Supply Voltage Range (V) 3

信号特征

  • 励磁频率 (kHz) 2 – 20

主体特性

  • 外壳材料  不锈钢

  • 弹簧回弹式  分离式铁芯

尺寸

  • 产品直径  9.52 mm [ .375 in ]

使用环境

  • 工作温度范围  -20 – 200 °C [ -4 – 392 °F ]

  • 环境规范  水下 10,000 PSI

其他

  • Linearity Error (Full Range) (%) ±.25

参考编号

  • TE 内部编号 CAT-LVDT0023
