概述

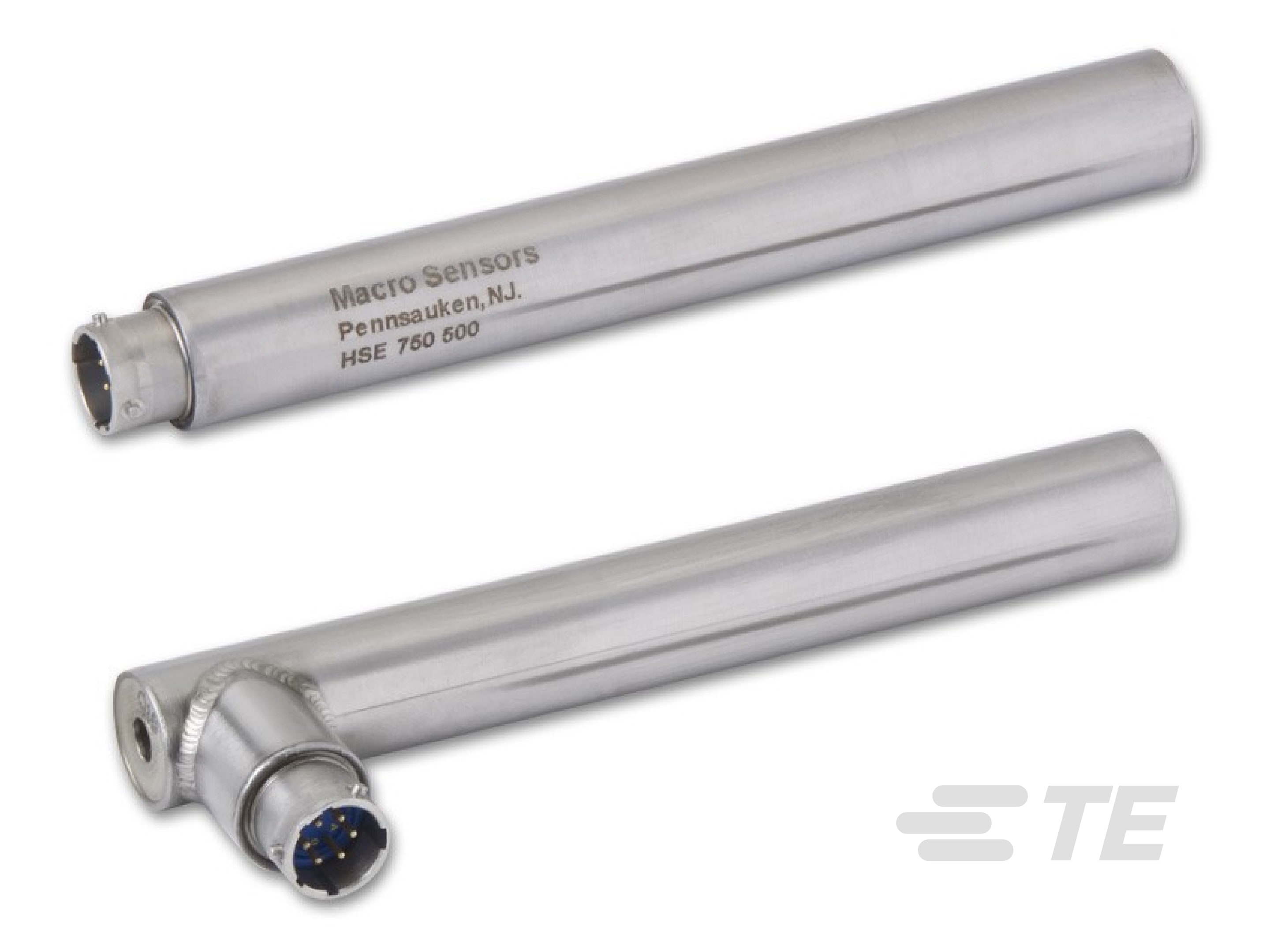

这些坚固的传感器直径为 3/4 英寸并完全采用不锈钢制成,适用范围为 0.100 英寸 (2.5 mm) 至 20.00 英寸 (500 mm)。 线圈绕组采用符合 IEC 标准 IP-68 等级的密封设计,能够抵抗严苛环境;电气端接通过密封轴向连接器 (HSE/HSI) 或密封径向连接器 (HSER/HSIR) 实现。径向连接器可提供两个重要优点。第一,它采用了通孔设计,可连接 LVDT 铁芯的任意一端或两端,以便于进行更好的机械支持和铁芯引导,并且更易于清洁积灰和有污垢的部位。第二,与带轴向电气接口的相同行程的传感器相比,可缩短安装长度。这些装置具备内置电子设备,可用于具有预先校准 0-10 VDC 输出 (HSE) 的直流操作,或者 4-20 mA 电流回路操作 (HSI)。HS 750 系列传感器的标准最大线性误差为满量程输出的 ±0.25%,并可选 ±0.10% 线性误差。

特点

  • 量程:0.100 英寸至 20.00 英寸
  • 非线性小于 ±0.25%(±0.10% 可选)
  • 0.000050 英寸可重复性
  • 0-10 VDC 或 4-20 mA 输出
  • 坚固的不锈钢结构
  • 线圈环境密封,符合 IEC IP-68 标准
  • 轴向或径向连接器,带配套插头

特性

请查看产品文档或联系我们以了解最新的机构审批信息。

电气特征

  • 电源电压 (V) 10 – 28, 12 – 26

  • 模拟输出  0 – 10 V, 4 – 20 mA

  • 电气连接  PT02A-10-6P

主体特性

  • 弹簧回弹式  分离式铁芯, 分离式铁芯

壳体特性

  • 外壳材料  不锈钢

  • 外壳直径  19.05 mm [ .75 in ]

使用环境

  • 工作温度  -20 – 70 °C [ -4 – 158 °F ]

行业标准

  • IP 等级  68

其他

  • 全部行程范围 (mm) 101.6, 12.7, 152.4, 2.54, 25.4, 254, 381, 50.8, 508, 6.35

  • 全部行程范围 (in) .1, .25, .5, 1, 10, 15, 2, 20, 4, 6, 8

  • 线性 (% of Span) ±.1, ±.25
