Hermetically Sealed AC LVDT

Hermetically Sealed AC LVDT-CAT-LVDT0007
  • AST
|
  • AST Macro Sensors HSA

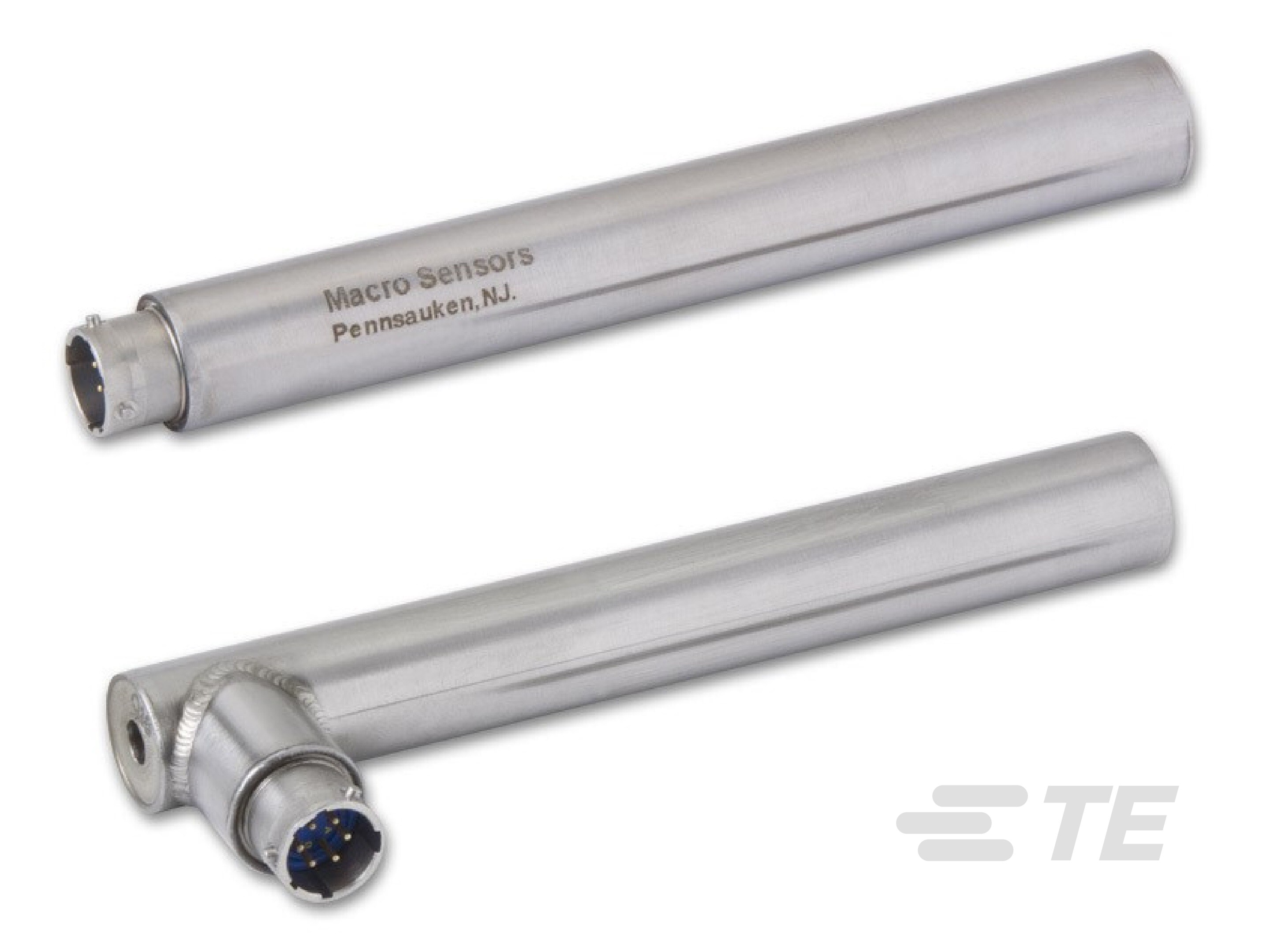

Macro Sensors HSA 和 HSAR 750 系列属于直径为 3/4 英寸 (19 mm) 的交流供电 LVDT，专为各种位移测量应用而设计。
更多 更少

产品特性

  • 线性误差（全量程）(%): ±.25

  • 外壳材料: 不锈钢

  • 产品直径(mm): 19.05

  • 电源电压范围(V): 3

  • 工作温度范围(°C): -55 – 105

概述

这些坚固的密封传感器采用全不锈钢制成，适用于一般工业用途。 线圈绕组采用符合 IEC 标准 IP-68 等级的密封设计，能够抵抗严苛环境；电气端接通过密封轴向 (HSA) 或径向 (HSAR) 连接器实现。径向连接器可提供两个重要优点。第一，它采用了通孔设计，可连接 LVDT 铁芯的任意一端或两端，以便于进行更好的机械支持和铁芯引导，并且更易于清洁积灰和有污垢的部位。第二，与带轴向电气接口的相同行程的传感器相比，可缩短安装长度。配套的连接器插头随传感器一并提供。HSA/HSAR 750 系列传感器的可选行程为 ±0.050 英寸 (±1.25 mm) 至 ±10.0 英寸 (±250 mm)；该系列传感器采用 LVDT 技术，具备高分辨率、优异的可重复性、低磁滞、卓越的线性以及高灵敏度。通过由最小二乘法导出的统计学上的最佳直线，这些传感器的最大线性误差为满量程输出的 ±0.25%。

特点

  • 量程：±0.050 英寸至 ±10.0 英寸
  • 环境密封，符合 IEC IP-68 标准
  • 非线性小于 ±0.25% FRO

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

结构特性

  • 电气连接  6 针连接器

电气特征

  • 电源电压范围 (V) 3

信号特征

  • 励磁频率 (kHz) 2.5

主体特性

  • 外壳材料  不锈钢

  • 核心配置  分离式铁芯

尺寸

  • 产品直径  19.05 mm [ .75 in ]

使用环境

  • 工作温度范围  -55 – 105 °C [ -67 – 221 °F ]

行业标准

  • IP 等级  IP68

其他

  • 线性误差（全量程） (%) ±.25

参考编号

  • TE 内部编号 CAT-LVDT0007
