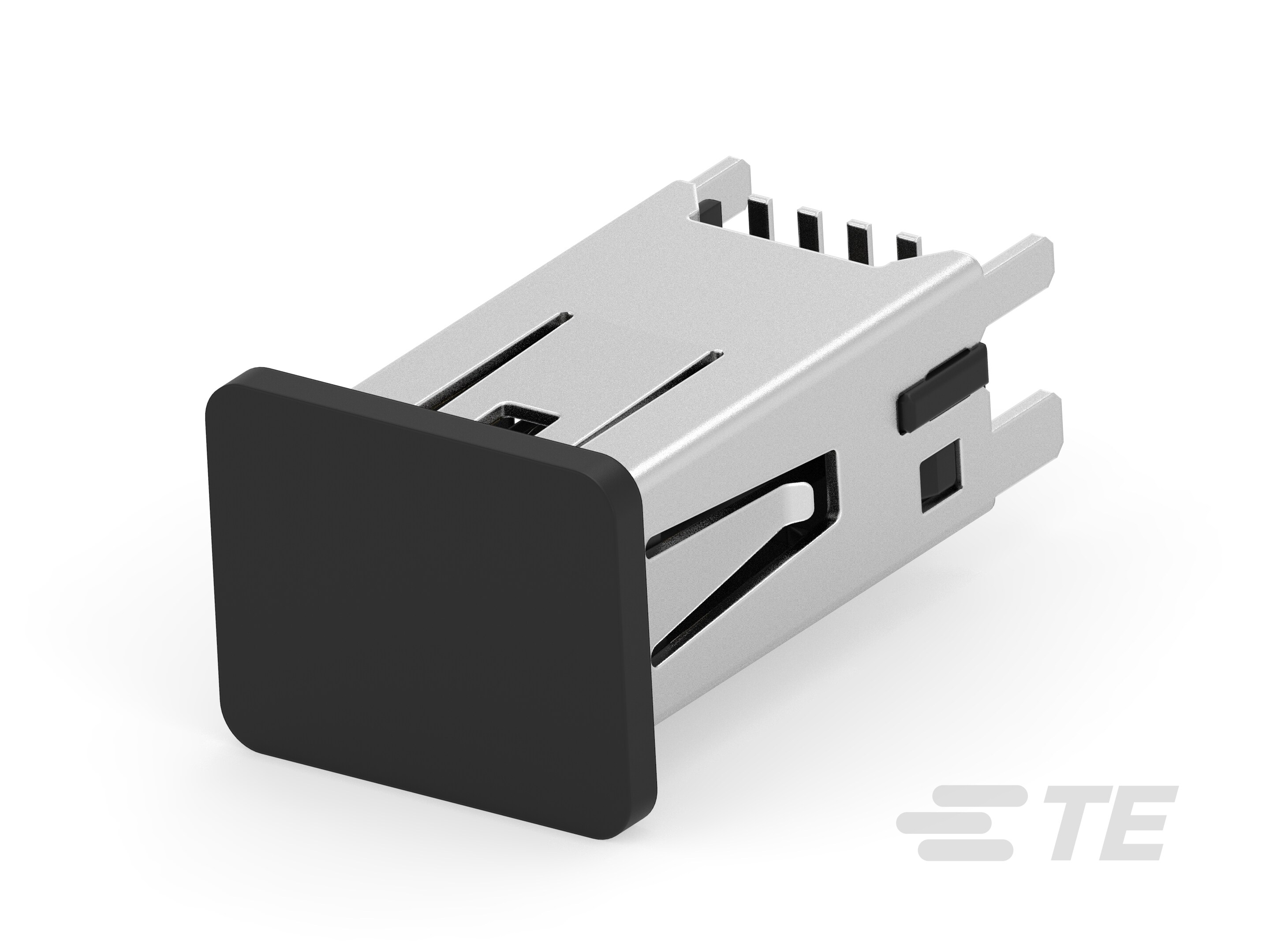

Mini I/O 直式板端连接器类型 2

请查看产品文档或联系我们以了解最新的机构审批信息。

• 连接器产品类型  连接器组件

• 模块化插座和插头产品  工业 Mini I/O

• 模块化连接器种类  插座

• 连接器系统  缆到板

• 连接器和端子端接到  印刷电路板

• 位数  8

• 端口矩阵配置  1 x 1

• 连接器端子密度  高

• PCB 安装方向  垂直

• 装载位置数量  8

• 数据速率 (Mb/s) 10, 100, 1000

• 屏蔽材料  铜合金

• 屏蔽电镀材料  镍, 镍打底镀锡

• 端子基材  铜合金

• 端子底板材料  镍

• 端子接触部电镀材料  金

• 端子额定电流（最大值） (A) 1.5

• PCB 端接方法  表面贴装

• PCB 安装固定类型  SMT + 通孔

• 面板安装特性  不带

• 接合对准  带有

• 接合对准类型  键控

• 连接器安装类型  板安装

• 中心线（间距）  1.27 mm [ .05 in ]

• 壳体颜色  黑色

• 接合入口位置  顶部

• 外壳材料  LCP

• 工作温度范围  -40 – 85 °C [ -40 – 185 °F ]

• 电路应用  电源和信号

• 屏蔽  是

• UL 阻燃性等级  UL 94V-0

• 性能类别  5e 类

• 封装数量  70, 100

• 封装方法  Tray, 盒和托盘

• 现场维修  否
