概述

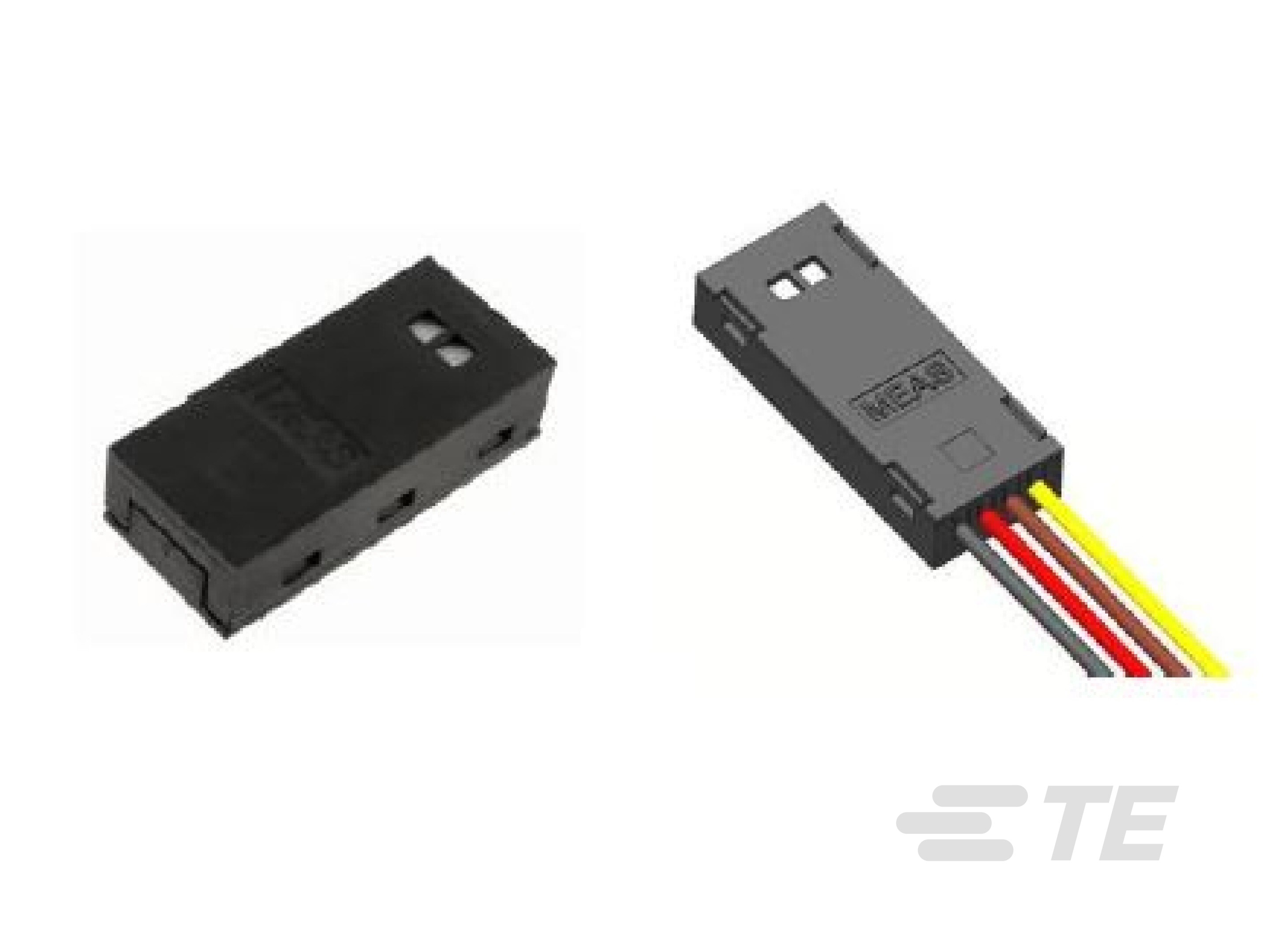

HTU3500 RH 系列是一款即插即用型温湿度传感器,专为需要可靠精确测量的 OEM 应用而设计。 产品采用湿度线性电压输出和温度 NTC 输出,可直接与微控器连接。HTU3500 系列尤其适用于要求低功耗的大批量应用和严苛的应用。可选的 PTFE 过滤器/膜 (F) 可保护具有温度输出的 HTU3500 系列模拟湿度传感器,使其不受灰尘和水汽影响,并且保护传感器不受微粒污染。PTFE 过滤器/薄膜维持很短的反应时间。多种连接器可用。5VDC 或 3VDC 供电可选。HU3500 – 仅限模拟湿度传感器 – 可用。

特性

  • 紧凑的即插即用型模块,无需使用外部元件
  • 可在 5VDC 或 3VDC 电源电压下工作
  • 相对温湿度模拟输出
  • 完全可互换。无需重新校正
  • 可在 5VDC 或 3VDC 电源电压下工作
  • 低功耗
  • 快速响应
  • 长期饱和后迅速恢复
  • 模拟输出
  • 经验证的可靠性和长期稳定性
  • 可靠性不受重复水凝影响

特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 产品类型  RHT

  • 传感器类型  模拟

电气特征

  • 电源电压(峰值) (VDC) 16

  • 在 55% 相对湿度下的额定输出(5 VDC 时) (V) 1.49

  • 电流消耗 (mA) 1.2

  • 输出阻抗 (Ω) 50

  • 25°C 时的标称电阻 (kΩ) 10

  • 25°C 时的标称电阻公差 (%) 1

使用环境

  • 工组温度范围  -40 – 85 °C [ -40 – 185 °F ]

  • 湿度测量范围 (%RH) 0 – 100

  • 精确度 (%RH) ±2

  • 温度系数 (%RH/°C) - .15

  • 灵敏度 (mV/%RH) 26

其他

  • 反应时间 (seconds) 10

  • β 值 B25/50 (K) 3380
