概述

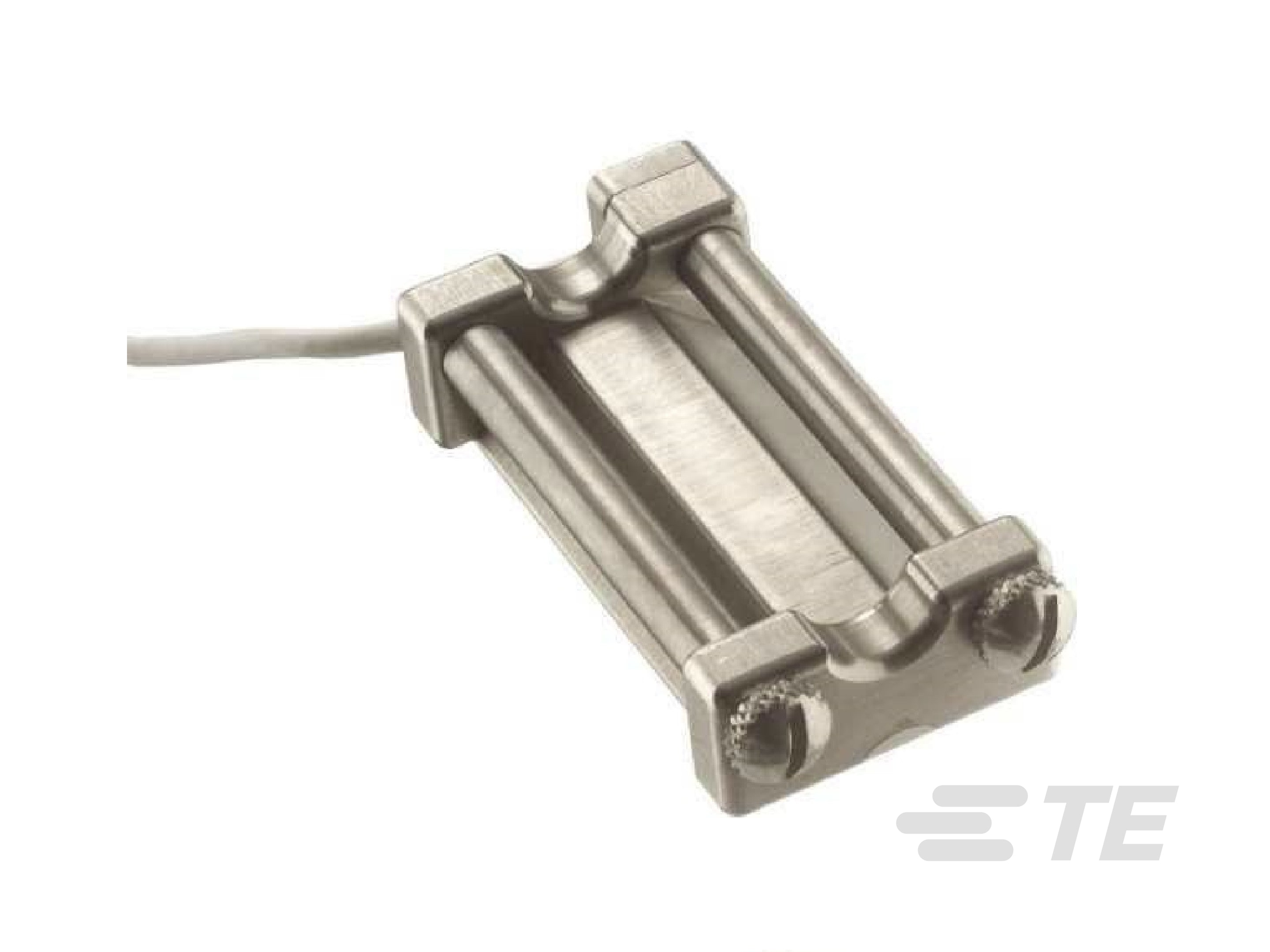

所有外表面经过光滑化处理,可防止钩破测试假人或气囊材料;光滑的外层轮廓可保护昂贵的碰撞测试假人免受损坏,同时降低阻力和摩擦误差。 EL20-S458 具有可选的超轻质槽沟式钛轴和坚固的铠装电缆输出。用户可替换式电缆可确保即使在布线损坏的情况下,也能迅速连接替代电缆,保证测试设施始终正常运行。低噪声惠斯通电桥由箔式金属应变片构成,箔式金属应变片提供典型的 2 mV/V 激励电压满量程输出。EL20-S458 还具有内部线性化(选项 B),可提供 +/- 0.5% FS 的最大非线性。选项 D 提供线性化以及 0.5 - 4.5 V 的标准大信号输出。EL20-S458 可提供多种选项进行配置,从而可对仪表进行微调以满足您的应用需求:从数种标准补偿温度范围、槽沟式或滚花轴、输入电压、引线长度中进行选择或指定这些选项的独特组合。可对 EL20-S458 安全带张力传感器进行微调,以满足您的碰撞测试或军事测试要求。

优点

  • 超轻质钛设计
  • 具有超轻质槽沟式钛轴
  • 低噪声
  • 可选的线性化标准大信号输出

应用

  • 汽车碰撞测试
  • 军用级有效载荷运输
  • 运动或军用级降落伞系绳负荷
  • 自动备用降落伞部署系统

特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 传感器类型  汽车称重传感器

电气特征

  • 满量程范围 (Newton) 5000 – 25000

  • 满量程范围 (lbf) 1000 – 5000

  • 电源电压 (VDC) 10

信号特征

  • 输出信号  1.5 mV/V, 2 mV/V, 4 V

使用环境

  • 工作温度  -40 – 120 °C [ -40 – 248 °F ]

其他

  • 力作用方向  拉力

  • 保护指数  IP50

  • 精确度 (% of FS) ±.5, ±3
