概述

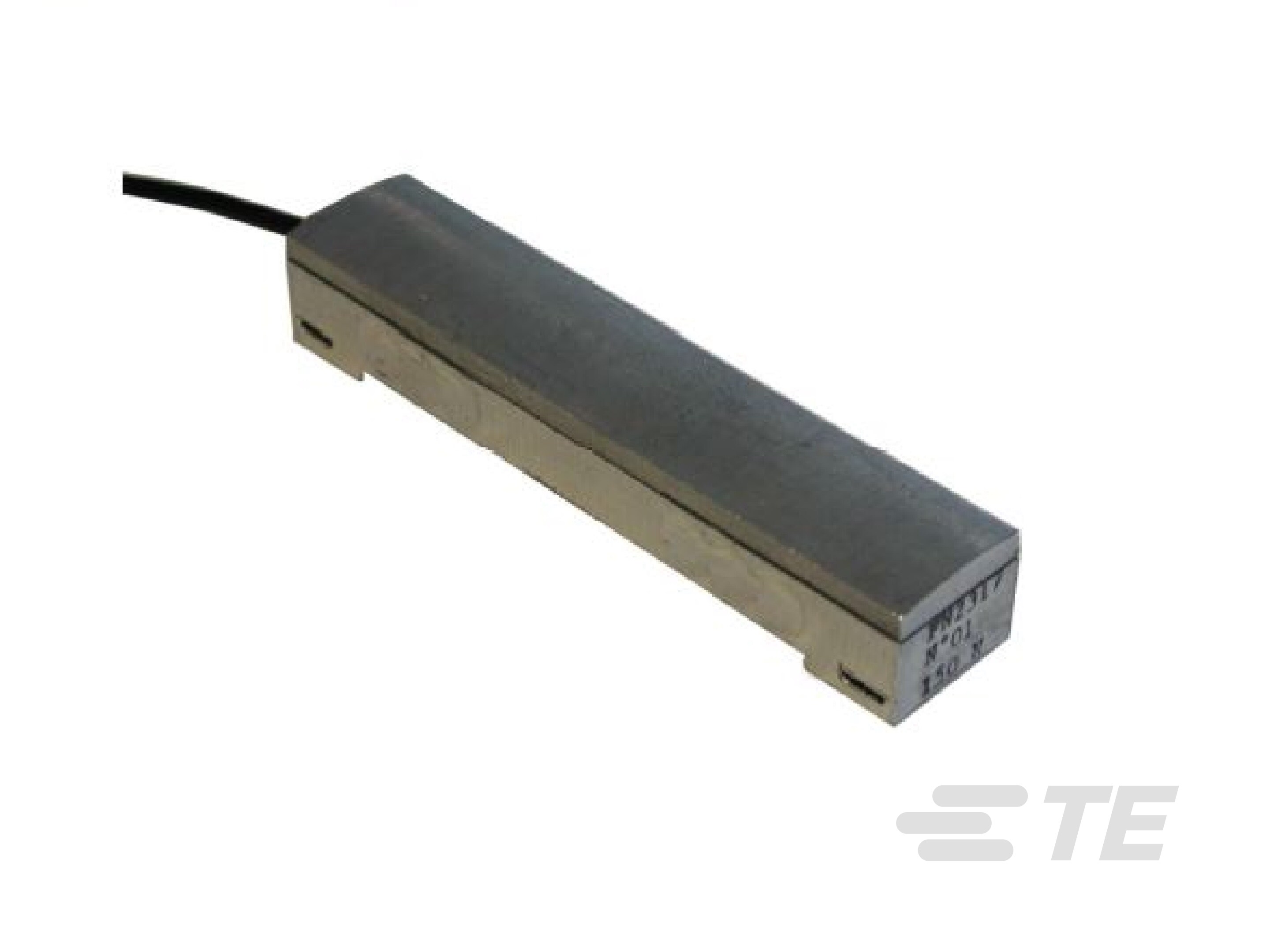

使用夹圈可以快速、轻松地将力传感器安装在手刹下方。 就这一点而言,FN 2317 与大部分手刹型号兼容。传感器内准确放置了金属应变片,无论施力点在哪里,都可以实现精确测量。TE Connectivity (TE) 在设计和制造方面积累了多年经验,能够为汽车行业提供解决方案,并提供标准或定制传感器,以满足特定使用条件和测试环境。说明文档可以应客户要求提供,以便简化传感器的选择和使用,并提供使用指南。

优势

  • 量程:500 N 至 1000N(100 至 200 lbf)
  • 与大部分手刹兼容
  • 通过夹圈轻松安装
  • 高精度 ±0.5% FS
  • 紧凑及符合人体工学的设计
  • 拉力测量
  • 无论施力点在哪里,都可确保高精度

应用

  • 板载设备测试
  • 生产质量控制
  • 实验室和调查研究

特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 传感器类型  汽车称重传感器

电气特征

  • 满量程范围 (Newton) 500 – 1000

  • 满量程范围 (lbf) 100 – 200

  • 电源电压 (VDC) 10

信号特征

  • 输出信号  2 mV/V

使用环境

  • 工作温度  -20 – 80 °C [ -4 – 176 °F ]

其他

  • 力作用方向  压力

  • 保护指数  IP50

  • 精确度 (% of FS) ±.5
