概述

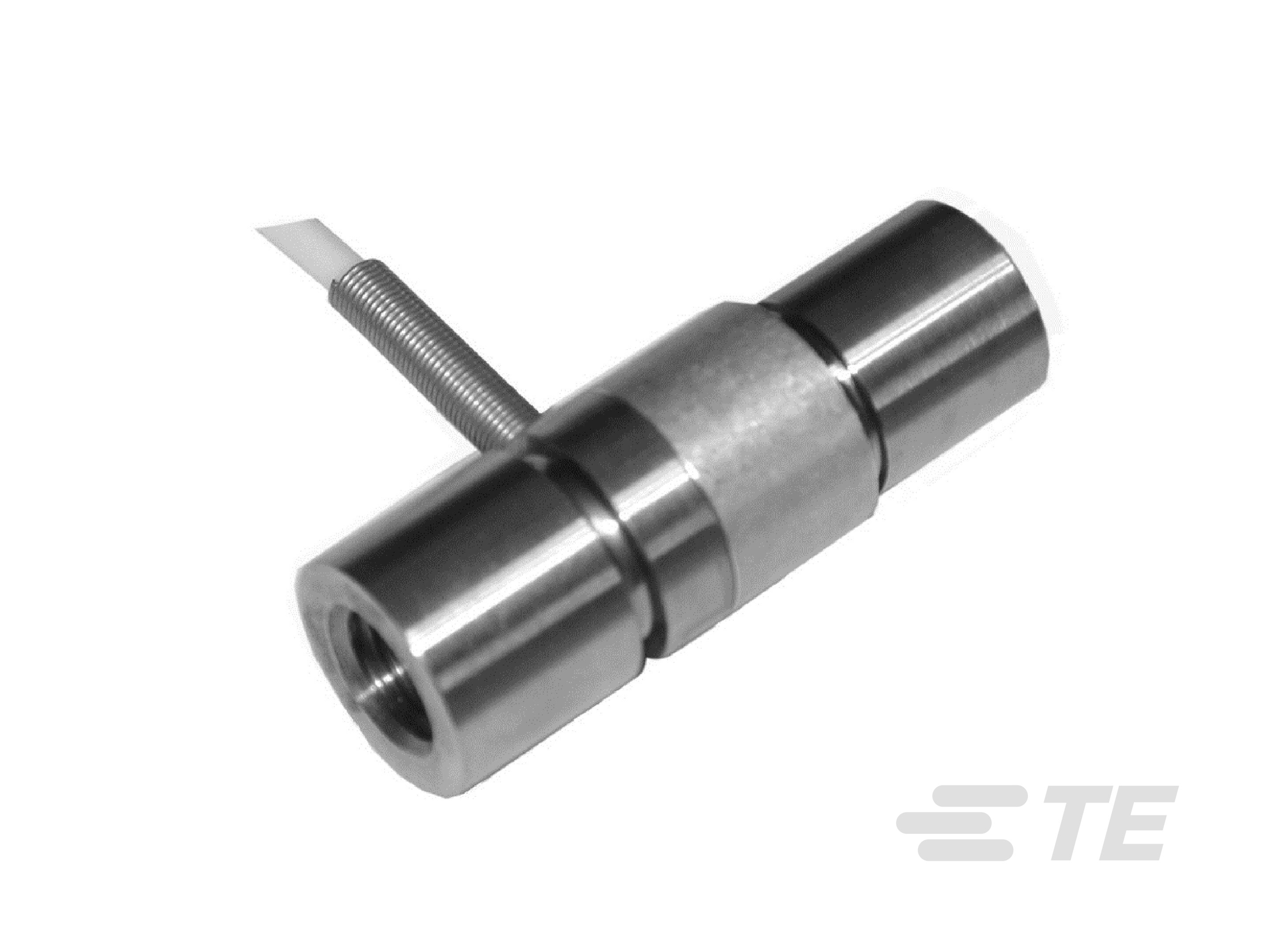

XFTC322 采用由金属应变片组成的惠斯通电桥,可测量高达 10 kN [2 klbf] 的重载,同时能提供优异的温度稳定性。 使用两个螺纹 M10 螺栓可轻松将 XFTC322 安装到工业或 OEM 应用上。应力消除弹簧增加了输出电缆的强度。
作为拥有多年经验的传感器设计和制造商,TE CONNECTIVITY 常常与客户合作,按要求定制适合特殊用途和测试环境的传感器。
说明文档可以应客户要求提供,以便简化传感器的选择和使用,并提供使用指南。

特点

  • 量程:0-5 kN 至 0-10 kN [0-1 klbf 至 2 klbf]
  • 拉力和/或压力
  • 宽温度范围:-55 至 175°C[-67 至 347°F]
  • 宽温度补偿范围
  • 可选具有 IP 等级的更高防护
  • 重工业级
  • 高刚度

特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 传感器类型  微型称重传感器

电气特征

  • 满量程范围 (Newton) 5000 – 10000

  • 满量程范围 (lbf) 1000 – 2000

  • 电源电压 (VDC) 10, 10 – 30

信号特征

  • 输出信号  ±1 mV/V, ±2 V

使用环境

  • 工作温度 (°C) -55 – 175, -40 – 85

  • 工作温度 (°F) -67 – 347, -40 – 185

其他

  • 力作用方向  压力, 拉力

  • 保护指数  IP50

  • 精确度 (% of FS) ±.5
