高达 5kN 的小型扁平力传感器

高达 5kN 的小型扁平力传感器-CAT-FLS0022
  • MEAS
|
  • MEAS XFL225D

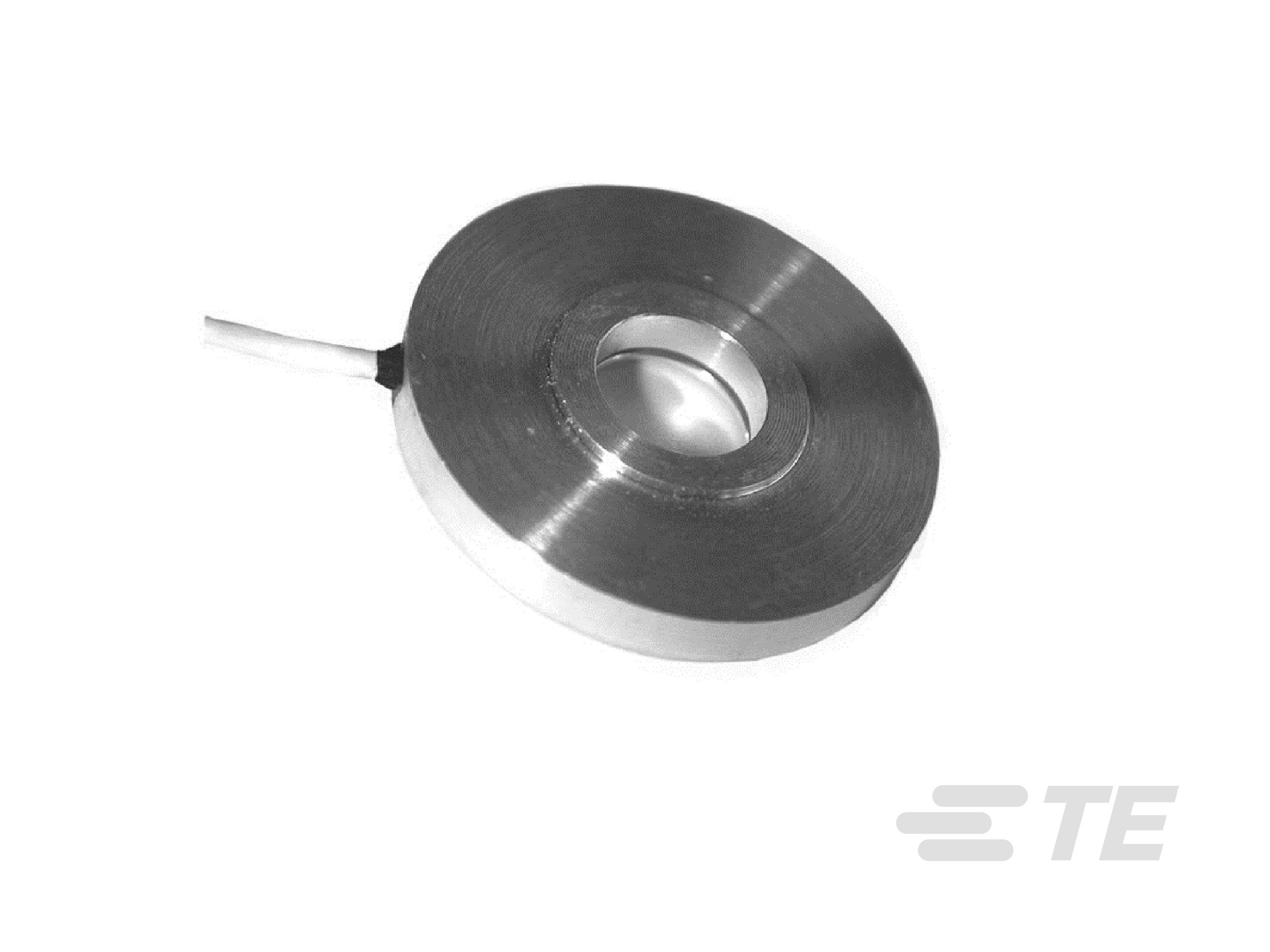

XFL225D 系列是一款非常扁平的小型力传感器，温度补偿模块集成在输出电缆上。
更多 更少

产品特性

  • 负荷传感器的传感器类型 : 微型称重传感器

  • 力作用方向 : 压力

  • 满量程范围 (Newton): 10 – 5000

  • 满量程范围 (lbf): 2 – 1000

  • 工作温度范围 : -40 – 120 °C [ -40 – 248 °F ]

配置产品并获取产品报价

概述

Measurement Specialties, Inc. 采用这种设计可生产尺寸极小的传感器，无需牺牲热零点和灵敏度性能。 传感元件采用经过全温补偿并由具备高稳定性的微机械加工硅应变片组成的惠斯通电桥。XFL225D 开发用于高达 5000N/1000 lbf 大量程测量，并且可承受相当大的过载。该传感器可测量静态和动态应用中挤压产生的张力。应力消除弹簧增加了输出电缆的强度。XFL225D 可提供负载垫圈型（孔直径为 8.2 mm），用于测量螺栓紧固力。
作为拥有多年经验的传感器设计和制造商，Measurement Specialties, Inc. 常常与客户合作，按要求定制适合特殊用途和测试环境的传感器。同时我们也根据客户需要提供成套系统。配套元件（传感器、电源、放大器和数显系统）配置统一，经过校正，可供客户立即使用。

特点

  • 0-10 N 至 0-5 kN [0-2 lbf 至 0-1 klbf]
  • 压力
  • 极平设计
  • 直径 25mm [0.98”]
  • 负载垫圈式
  • 适用于静态和动态应用
  • 应力消除弹簧
  • 小尺寸
  • 扁平传感器
  • 8mm 内孔或平面
  • 按照特殊要求提供其他设计
  • 温度补偿

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 负荷传感器的传感器类型  微型称重传感器

电气特征

  • 满量程范围 (Newton) 10 – 5000

  • 满量程范围 (lbf) 2 – 1000

  • 电源电压 (VDC) 10

使用环境

  • 工作温度范围  -40 – 120 °C [ -40 – 248 °F ]

  • Accuracy (% of FS) ±1

操作/应用

  • Output Signal Type  ±100 mV

行业标准

  • IP 等级  IP50

其他

  • 力作用方向  压力

参考编号

  • TE 内部编号 CAT-FLS0022
