概述

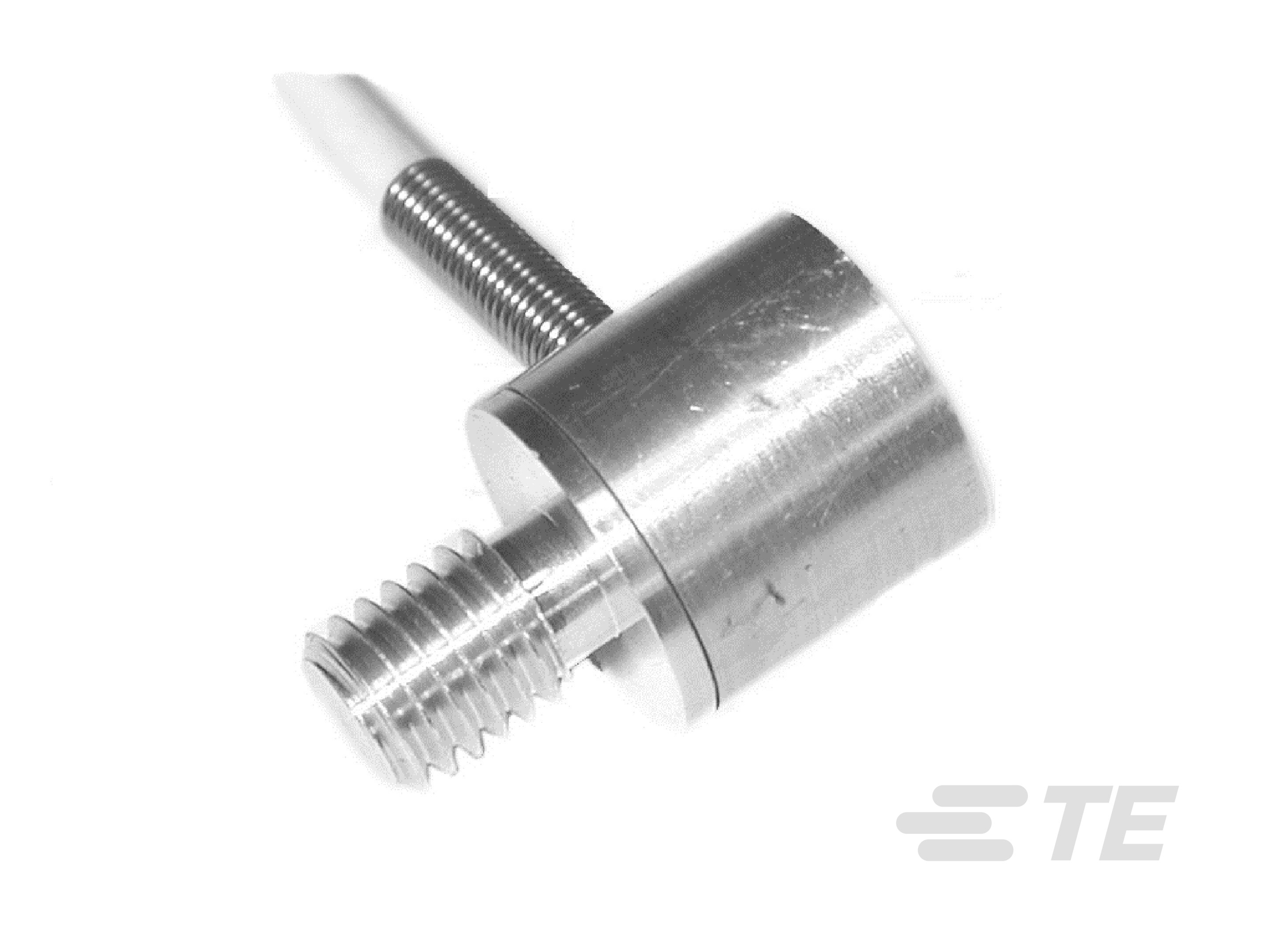

不同于具备水平施力表面的传感器,XFC205R 包含一个球面负载按钮,从而可以让测量结果更精确。 产品的高硬度、尺寸和测量范围,支持用于动态测量应用。保护弹簧增加了输出电缆的强度。传感元件采用经过温度补偿,高稳定性的微机械加工硅应变片组成的惠斯通电桥。使用 M5 外螺纹可轻松将 XFC205R 安装到工业或 OEM 应用上。同时,我们也根据客户需要提供成套系统。配套元件(传感器、电源、放大器和数显系统)配置统一,经过校正,可供客户立即使用。说明文档可以应客户要求提供,以便简化传感器的选择和使用,并提供使用指南。

特性

  • 量程: 0-2 ~ 0-200N[0-0.4 ~ 0-40 lbf]
  • 高过载
  • 线性 < 0.5% FS
  • 使用 M5 外螺纹,安装简单
  • 集成球面负载按钮
  • 可定制更高的防护等级
  • 可应要求提供其他螺纹和设计



特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 传感器类型  微型称重传感器

电气特征

  • 满量程范围 (Newton) 2 – 200

  • 满量程范围 (lbf) .4 – 40

  • 电源电压 (VDC) 10

信号特征

  • 输出信号  ±100 mV

使用环境

  • 工作温度  -40 – 120 °C [ -40 – 248 °F ]

其他

  • 力作用方向  压力

  • 保护指数  IP50

  • 精确度 (% of FS) ±.5
