非对称紧凑型肘形头连接器

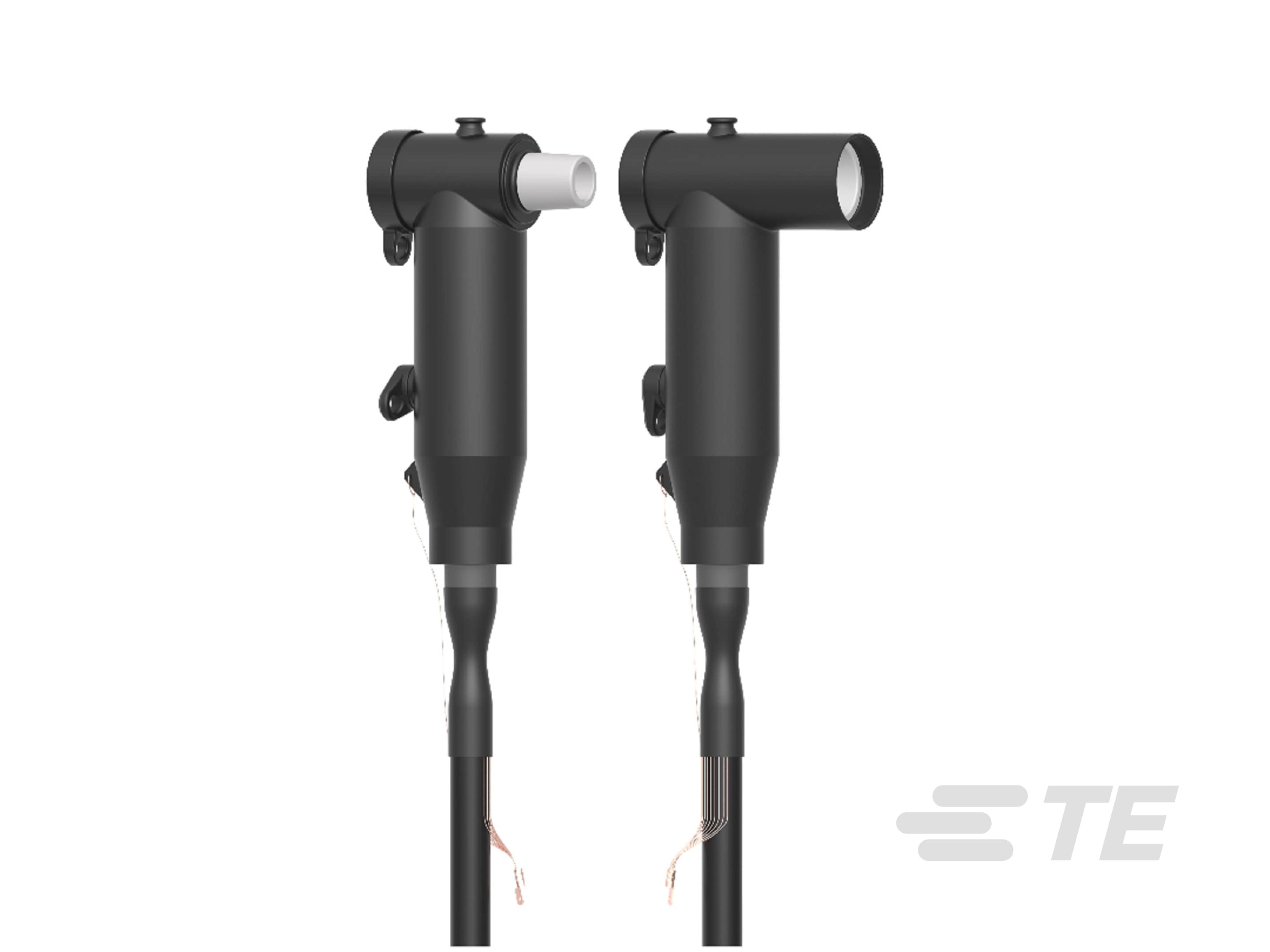

非对称紧凑型肘形头连接器-CAT-ELBA-35
我们的 Raychem ELBA 非对称紧凑型肘形头连接器的堆叠长度缩短了 40%，适用于紧凑型开关柜环境。它们适用于高达 35 kV 和 600A 的电缆。
更多 更少

产品特性

  • 可插拔连接产品供货情况: 美洲

  • 安装说明: 英语

  • 插拔式连接技术: 可分离连接器

  • 可插拔连接电压等级(kV)(kV): ≤ 35

  • 衬套类型: 600A

概述

我们的 Raychem ELBA 连接器与我们用于电网监控的 Kries 电压检测系统兼容，并设计为针对紧凑型开关柜减少 了 40% 的堆叠长度。
ELBA

我们的 Raychem ELBA 非对称紧凑型肘形头连接器设计用于端接 35 kV 电压等级的地下电缆，例如变压器和开关柜。 它们采用半导体屏蔽层模制而成，提供接地屏蔽连续性并设计用于挤压 XLPE 或 EPR 固体绝缘电缆。导体范围从 2 AWG 至 1500 kcmil，绝缘层直径范围从 0.745 至 2.145 英寸。这款肘形头连接器是完全屏蔽的，可浸入水中，设计用于连接到 IEEE 386 接口 13 套管或用于并联和插接到 ELBA 前插连接器的后部入口。



我们的 Raychem ELBA-CC 耦合连接器包括一个耦合螺栓，并设计有模制锥形头，因此可以轻松连接到前插连接器。我们的 ELBA 和 ELBA- CC 连接器具有模制在肘形头主体内的电容测试点，并与我们的 Kries 电压检测系统无缝配合。这提供了一种感知电压的方法以及一个用于测试点故障指示器的连接点。我们的 ELBA 和 ELBA- CC 连接器具有模制在肘形头主体内的电容测试点，并与我们的 Kries 电压检测系统无缝配合。这提供了一种感知电压的方法以及一个用于测试点故障指示器的连接点。

grey bare

主要特性

  • 堆叠长度缩短 40% 可以实现更好的空间管理
  • 与我们的 Kries 电压检测系统兼容，用于连续电网监控
  • 依据 IEEE 386-2016 标准对部分放电进行了 100% 工厂生产测试和交流高压绝缘试验
  • 无铅过氧化物固化 EPDM 橡胶可确保高介电强度从而改善绝缘性能
  • 完全屏蔽和可潜水以获得更高的可靠性
  • 与现有标准肘形头连接器一样，缩短了电缆长度并与其兼容
grey bare

多种连接可能性

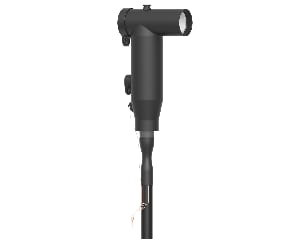

前插连接器
前插连接器：非对称紧凑型肘形头连接器。
耦合连接器
耦合连接器：适用于直插式和并联。
避雷器
避雷器：适用于耦合连接器。
电压检测系统
电压检测系统：用于电网监控
grey bare

应用

grey bare

了解更多

  1. TE 的 Raychem ELBA 非对称紧凑型肘形头连接器（英文版）

我们的 Raychem ELBA 紧凑型肘形头连接器适用于高达 600A 和 35kV 的电缆，设计用于为风电场和数据中心提供高性能、可靠性和效率。与标准双堆叠肘形头连接器相比堆叠长度缩短了 40%，安装所需空间更小。请观看我们的视频以了解如何安装 Raychem ELBA 连接器。

Raychem ELBA 紧凑型肘形头连接器

常见问题

常见问题解答

问：TE 的 Raychem ELBA 非对称紧凑型肘形头连接器与标准肘形头连接器有何不同？

答：我们的 Raychem ELBA 非对称紧凑型肘形头连接器的堆叠长度缩短了 40%，并集成了电压传感器。与现有肘形头连接器一样，缩短了电缆长度；这使得安装变得容易，因此经过认证的安装人员只需要接受很少的培训。



问：TE 的 Raychem ELBA 肘形头连接器的应用范围是多少？

答：我们的 Raychem ELBA 连接器覆盖 35 kV 600A，适用于高达 1500 Kcmil 的电缆。



问：我们可以使用标准肘形头连接器的润滑脂吗？

答：不可以，我们的 Raychem ELBA 润滑脂使用特殊的通用 (AP) 硅脂。请不要使用 TE 的 EPPA-007 或标准 T 型套件中的任何其他润滑脂。



问：型式试验使用什么电缆附件标准？

答：已根据 IEEE-386-2016 进行了试验。



问：我们可以将现有 RSTI 附件与 ELBA 一起使用吗？

答：还不行。RSTI 测试附件（包括测试杆和接地适配器的兼容性）将在下一阶段进行测试。



问：哪些元件与标准肘形头连接器不同？

答：新型 ELBA 和 ELBA-CC 耦合连接器与市场上的标准肘形头连接器一样，缩短了电缆长度。耦合连接器的耦合螺栓与螺栓、尾塞、剪切螺栓接线片等部件不同。

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 插拔式连接技术  可分离连接器

  • 插拔式连接的连接器类型  力矩螺栓

  • 衬套类型  600A

  • 电缆屏蔽种类  胶带/导线, 铜导线

  • 绝缘  聚合物

  • 筛选  是

  • 产品系列  ELBA-35, ELBA-CC-35

电气特征

  • 可插拔连接电压等级(kV) (kV) ≤ 35

主体特性

  • 插拔式连接的导体材料  铝/铜

尺寸

  • 死点断路连接绝缘层直径 (mm) 24.9 – 28.3, 26.4 – 29.8, 31. – 34.9, 32.6 – 35.4, 34.4 – 39., 37.7 – 40.5, 40. – 42.8, 45.1 – 47.6, 49.1 – 52.2, 51.4 – 54.5

  • 截面范围 (AWG/kcmil) 1000 – 1250, 1500, 2 – 350, 300 – 750, 600 – 1000

操作/应用

  • 无卤素  是

  • 获得船舶-海洋-造船认证  否

  • 不含铅、镉等重金属  否, 是

  • 零排放  是

  • 无毒、无腐蚀性排放  是

  • 应用类型  35kV T 型套件

行业标准

  • 设计说明书  IEEE 386

  • UL 等级  否

产品供货情况

  • 可插拔连接产品供货情况  美洲

其他

  • 安装说明  英语

参考编号

  • TE 内部编号 CAT-ELBA-35
