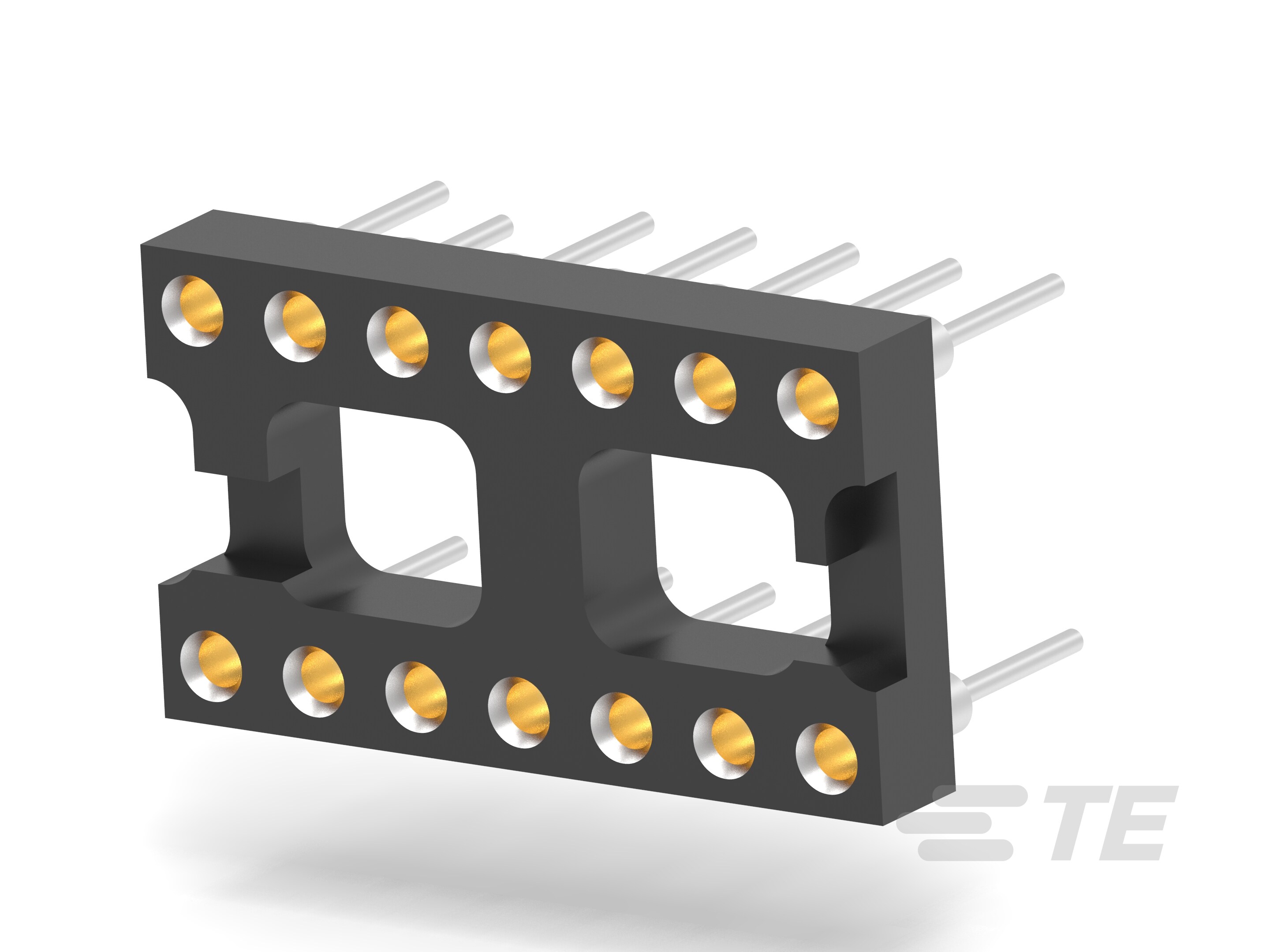

DIP 插座：标准，冲压成型，开放式，镀金

请查看产品文档或联系我们以了解最新的机构审批信息。

• 连接器和端子端接到  印刷电路板

• 连接器系统  板到部件

• PCB 安装方向  垂直

• 行数  2

• 位数  8, 14, 16, 18, 20, 22, 24, 28, 32, 40, 48

• 接触电阻 (mΩ) 10

• 绝缘电阻 (MΩ) 5000

• 连接器外形  标准

• 框架种类  分段套管, 开式

• 套管电镀材料  金, 锡, 锡铅

• 套管材料  铜, 黄铜

• 端子基材  铍铜合金, 铍铜合金

• PCB 端子端接区域电镀材料  金, 锡, 锡铅

• 端子类型  插针

• IC 插座类型  DIP

• 端子制造  冲压成形

• 端子接触部电镀材料  金

• 端子接合区域电镀材料厚度 (µin) 5, 20, 25

• 端子额定电流（最大值） (A) 3

• 接合接触类型  四指

• PCB 端接方法  通孔 - 焊接

• 端接柱体和尾部长度  3.18 mm [ .125 in ]

• 连接器安装类型  板安装

• 接合对准  带有

• 接合对准类型  极化, 极化

• 中心线（间距）  2.54 mm [ .1 in ]

• 壳体颜色  黑色

• 外壳材料  热塑性, 热塑性聚酯, 聚酯

• 产品长度 (mm) 10.16, 17.78, 20.32, 22.86, 25.4, 27.94, 30.48, 35.56, 40.64, 50.8, 60.96

• 产品长度 (in) .4, .7, .8, .9, 1, 1.1, 1.2, 1.4, 1.6, 2, 2.4

• PCB 的外形高度  2.67 mm [ .105 in ]

• 行间距 (mm) 10.16, 15.24, 7.62

• 行间距 (in) .3, .4, .6

• 工作温度范围 (°C) -55 – 105, -55 – 125

• 工作温度范围 (°F) -67 – 221, -67 – 257

• 电路应用  Signal

• UL 阻燃性等级  UL 94V-0

• 封装方法  Tube, 盒和管

• 封装数量  10, 12, 15, 17, 20, 22, 24, 26, 30, 34, 60

• 每盒管数  100, 160, 40

• 每管数量  12, 15, 17, 20, 24, 26, 30, 34, 60
