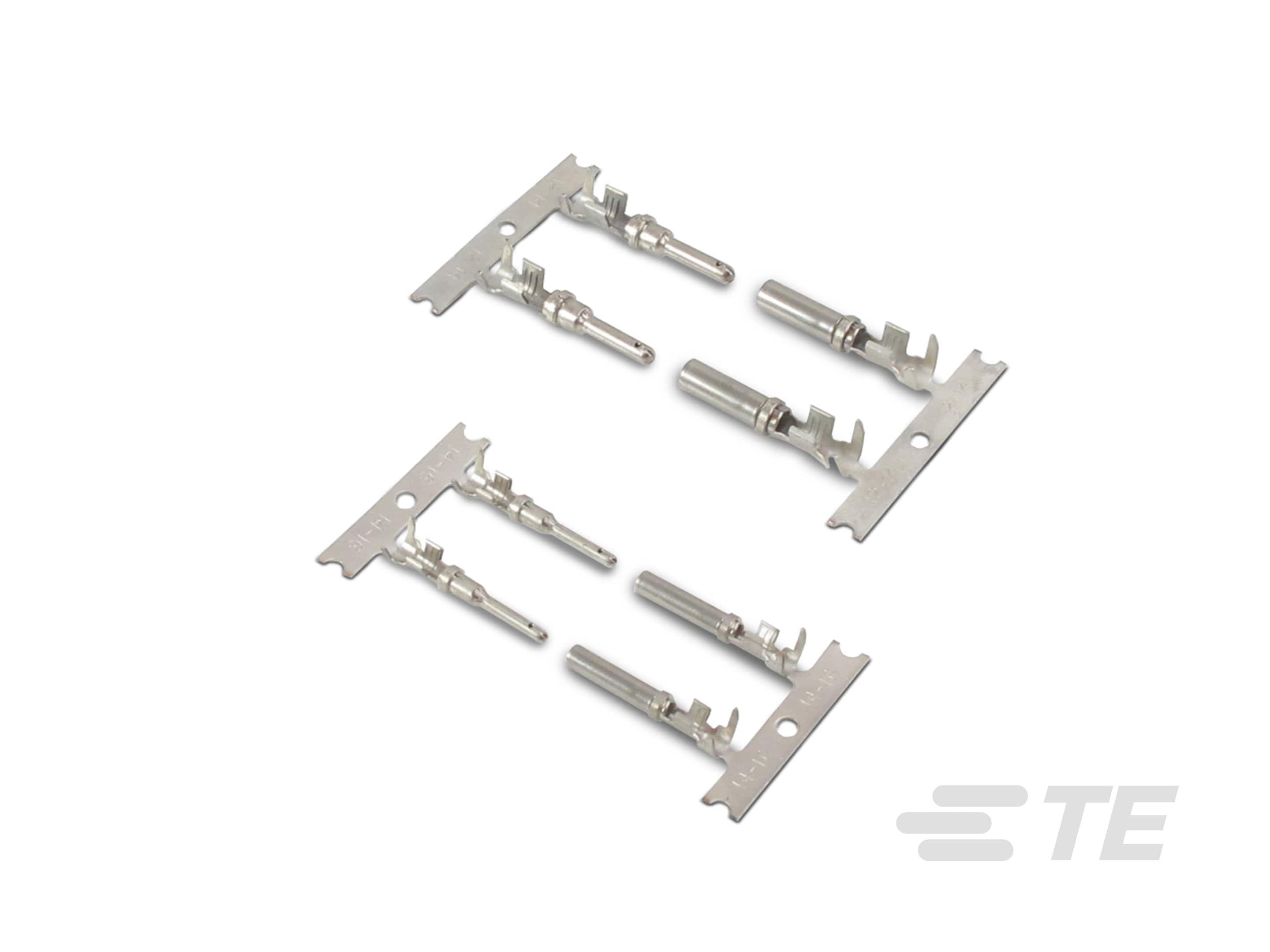

德驰冲压成型通用端子可减少所需工具的数量。
  1. DEUTSCH 芯线压接(中文)

使用手动工具压接 DEUTSCH 端子的教学视频。

特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • Sealable 

  • 电线类型 

  • 插座种类  180°

接触件特性

  • 压接类型  F 型压接

  • 典型额定电流 (A) 7.5, 13, 25

  • 端子和接头种类  Pin, Socket

  • 接合插针直径 (mm) 1, 1.5, 2.5

  • 接合插针直径 (in) .039, .059, .098

  • 接触面电镀  其他, 金 (Au), 钯镍 (PdNi), 锡 (Sn), 镍 (Ni)

  • 端子端接区域电镀材料  金 (Au), 锡 (Sn), 镍 (Ni)

端接特性

  • 端接方法  压接

尺寸

  • Wire Size (AWG) 14 – 18, 16 – 12, 22 – 16

  • Wire Size (mm²) .5 – 1, .5 – 1.5, .75 – 2, 1 – 2.5, 2 – 4, 4 – 6

  • 线径查找 (AWG) 10, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22

  • 线径查找 (mm²) .35, .4, .5, .6, .75, .85, 1, 1.25, 1.3, 1.5, 2, 2.5, 3, 4, 5

  • 电线绝缘直径 (mm) 1.3 – 2.16, 1.4 – 2.54, 1.9 – 3.55, 1.91 – 3.18, 2.41 – 3.81, 2.87 – 4.47, 3.56 – 5.18

  • 电线绝缘直径 (in) .051 – .085, .055 – .1, .075 – .125, .075 – .14, .095 – .15, .113 – .176, .14 – .204

使用环境

  • 工组温度范围  -55 – 125 °C [ -67 – 257 °F ]

包装特性

  • 封装数量  2000, 2500, 4000

  • 封装方法 

其他

  • 端子传导  0 – 24 A(低功率), 25 – 40 A(正常功率)

  • 客户首选端子 
