概述

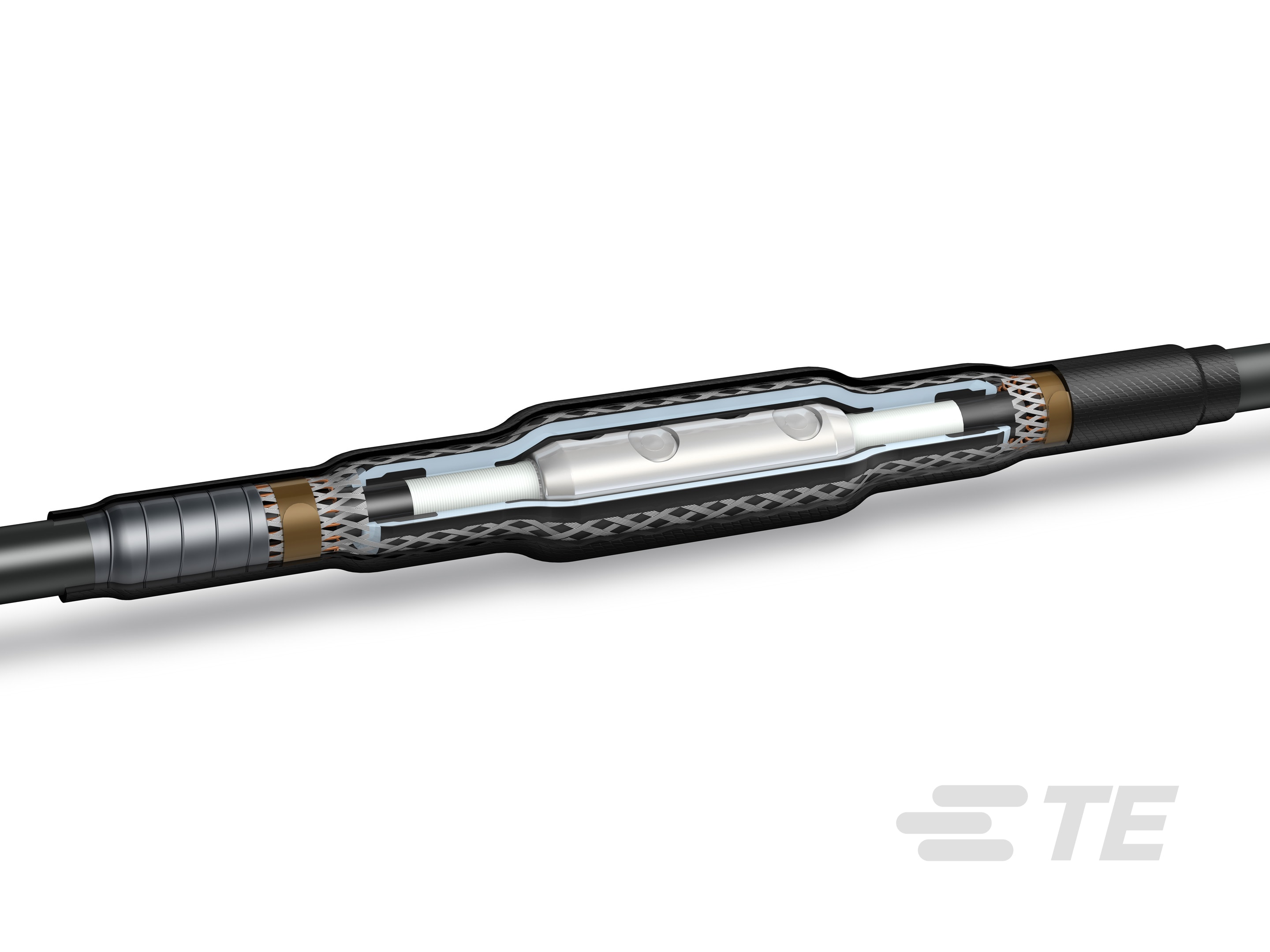

在同一个固定系统上预扩展所有关键元件,从而实现电缆准备期间的非常短的停车长度。 具有集成式几何应力锥的硅橡胶接头体和法拉第笼可以提供出色的电气应力控制。TE 瑞侃 CSJA 接头应用范围广泛并且适用于网络中使用的多种电缆和导线类型。范围广泛的机械连接器有助于确保可靠安装,服务随工具箱一起提供。硅橡胶体具有高介电强度、高撕裂强度和出色的低温恢复性。集成的应力控制机制和导电外层可以提供卓越的电气性能。 带填充物的连接区域不需要过多空隙和边缘。硅橡胶接头体在螺旋固定系统上以预膨胀的状态交付。使用低释放力可以轻松地从固定装置中移除接头体,此设计特别针对接头应用。CSJA 超过了 CENELEC HD 629.1 要求,该要求包括 IEC、BS、VDE 和其他国际规范。

主要特性

  • 接头体、接地系统和重装护套在同一个固定系统上预膨胀
  • 单件式硅橡胶接头体具有较高的机械膨胀能力
  • 完全集成的电气应力控制
  • 易于安装的固定系统,安装时间短
  • 短停车距离
  • 符合 IEC 61238-1 的机械安全螺栓连接器随工具箱一起提供
  • 经验证的屏蔽导通概念

  1. 如何安装 TE 瑞侃 CSJA(英文版)

观看我们的视频,详细了解如何安装 TE 瑞侃冷缩接头 (CSJA)。

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 材料系统  硅胶

  • 粘合剂涂层  不带

  • 接头和拼接件技术  冷应用, 冷缩

  • 接头和拼接件产品类型  中压直通接头

  • 绝缘  硅橡胶

  • 电缆屏蔽种类  FS, 同心零线, 导线, 胶带

  • 包含机械式接管  否, 是

  • 产品系列  CSJA

  • 含压缩接线片(导体) 

  • 含机械接线片(屏蔽层) 

  • 含机械接线片(导体) 

  • 电缆密封  胶泥

  • 元器件设计  冷缩

  • 涂层种类  涂色

  • 保存期限  2 年

  • 连接器类型  机械

  • 含压缩接线片(屏蔽层) 

结构特性

  • 芯数  1

电气特征

  • 接头和拼接件电压等级 (kV) ≤ 12, ≤ 24, ≤ 36, ≤ 42

主体特性

  • 灵活性  半柔性

  • 颜色  黑色

  • 分隔方向  水平/垂直

  • 外部绝缘 

尺寸

  • 截面范围 (mm²) 35 – 150, 35 – 185, 70 – 240, 95 – 240, 95 – 300, 120 – 300, 185 – 300, 185 – 400, 240 – 400, 240 – 630, 400 – 630, 500, 500 – 800, 630, 800 – 1000

  • 接头和拼接件绝缘层直径 (mm) 18.6 – 28.4, 18.9 – 28.5, 18.9 – 30.1, 23.2 – 32.6, 23.5 – 32.6, 23.5 – 34.6, 24.3 – 34.6, 26.2 – 37.6, 27.4 – 37.8, 27.8 – 37.6, 34.9 – 42.8, 34.9 – 49.2, 35.1 – 44, 38 – 40, 41 – 44, 42.6 – 45.6, 42.6 – 53.4, 43.9 – 53.2, 45.8 – 49.2

  • 接头和拼接件绝缘层直径 (in) .732 – 1.11, .744 – 1.122, .744 – 1.185, .913 – 1.28, .925 – 1.28, .925 – 1.362, .956 – 1.36, 1.03 – 1.48, 1.07 – 1.48, 1.09 – 1.48, 1.37 – 1.93, 1.374 – 1.685, 1.38 – 1.73, 1.49 – 1.57, 1.61 – 1.73, 1.67 – 1.79, 1.67 – 2.1, 1.72 – 2.09, 1.8 – 1.93

  • 电缆截面(最大值)(主线) (mm²) 150, 185, 240, 300, 400, 500, 630, 800, 1000

  • 电缆截面(最小值)(主线) (mm²) 35, 95, 120, 185, 240, 400, 500, 630, 800

  • 接头和拼接件导体直径 (mm) 6.8 – 15, 11 – 19.2, 12.5 – 23.1, 15.5 – 23.1, 15.5 – 24.6, 17.8 – 24.6, 25.7 – 27.6, 29.3 – 32.5

  • 接头和拼接件导体直径 (in) .267 – .59, .433 – .755, .433 – .76, .49 – .909, .61 – .909, .61 – .968, .7 – .968, 1.01 – 1.08, 1.15 – 1.279

  • 护套外径 (mm) 26 – 39, 26 – 41, 30 – 44, 30 – 46, 32 – 46, 34 – 48, 35 – 48, 35 – 49, 42 – 54, 42 – 61, 43 – 57, 47 – 52, 51 – 57, 51 – 66, 56 – 57, 56 – 61, 58.5 – 67

  • 护套外径 (in) 1.023 – 1.53, 1.023 – 1.61, 1.18 – 1.73, 1.18 – 1.81, 1.25 – 1.81, 1.33 – 1.88, 1.37 – 1.88, 1.37 – 1.92, 1.65 – 2.12, 1.65 – 2.4, 1.69 – 2.24, 1.85 – 2.04, 2 – 2.24, 2 – 2.6, 2.2 – 2.24, 2.2 – 2.4, 2.3 – 2.63

  • 应用直径(最小值) (mm) 18.6, 18.9, 23.2, 23.5, 26.2, 27.4, 34.4, 34.9, 35.1, 42.6, 43.9

  • 导体线径范围(主线) (mm²) 500, 95 – 240

  • 应用直径(最大值) (mm) 28.4, 30.1, 32.6, 34.6, 37.6, 37.8, 42.2, 44, 49.2, 53.2, 53.4

操作/应用

  • 接头和拼接件应用类型  直插式

行业标准

  • 设计说明书  HD CENELEC 629.1

产品供货情况

  • 接头和拼接件产品供货情况  中国, 亚洲, 欧洲、中东和非洲, 澳大利亚、新西兰和太平洋岛屿, 美洲

  • 最小订货量  1

包装特性

  • 标准装  1, 6

  • 最小封装单元  1

  • 封装方法  卡盒

  • 封装数量  1

其他

  • 安装说明  希伯来语, 德语, 挪威语, 英语, 葡萄牙语

  • 产品使用  电源电缆

参考编号

  • TE 内部编号 CAT-CSJA-STRAIGHT
