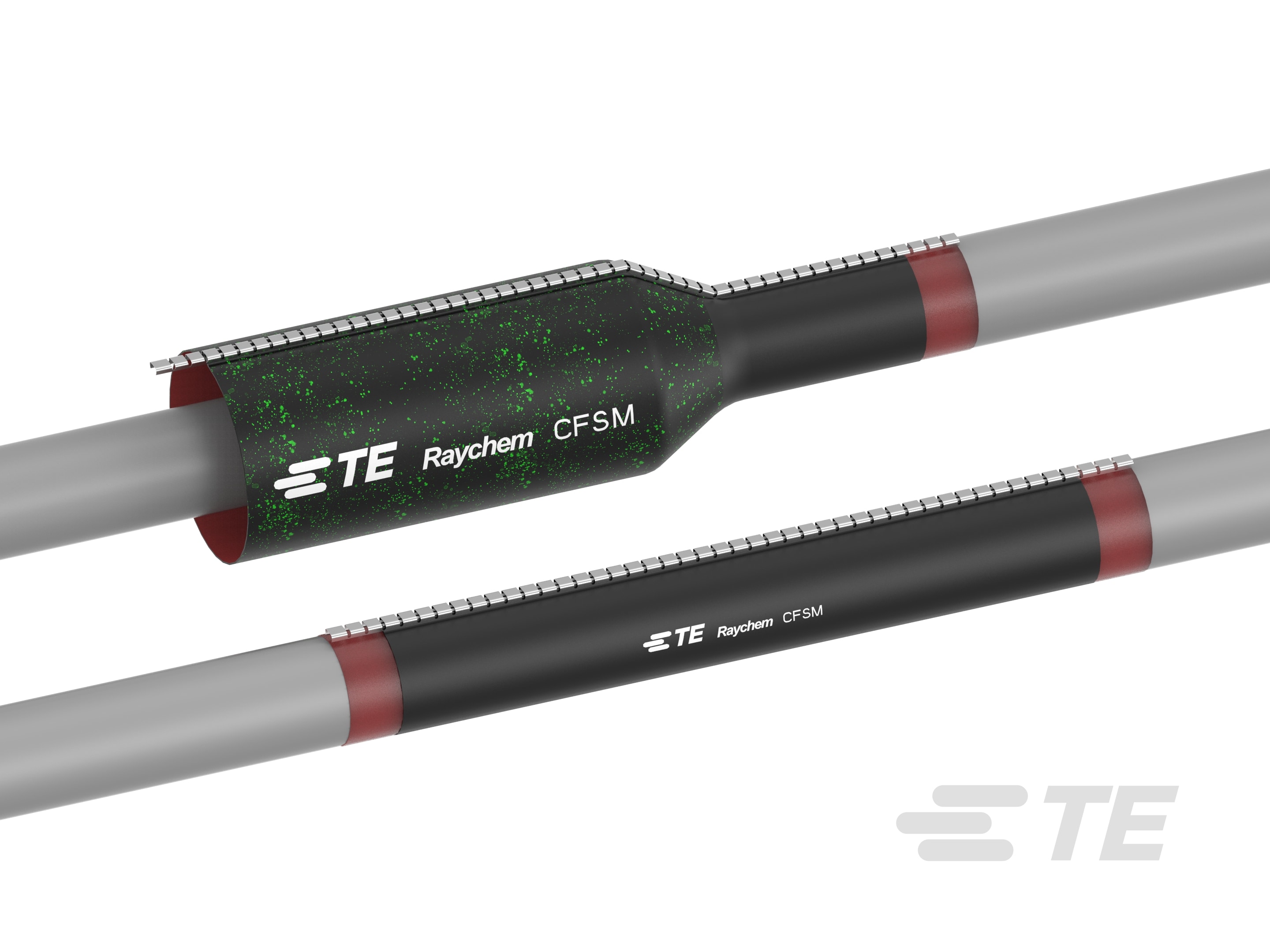

Raychem Heat Shrink Reinforced Wraparound Sleeves

请查看产品文档或联系我们以了解最新的机构审批信息。

• 材料系统  交联聚烯烃

• 电力电缆套管技术  热收缩

• 电力电缆套管产品类型  热缩增强型裹绕, 热缩裹绕

• 粘合剂涂层  是

• 墙面种类（不含粘合剂）  单, 增强型

• 电力电缆套管收缩率  > 2.5:1, >3:1

• 电力电缆套管尺寸代码  CFSM-100/25, CFSM-125/30, CFSM-165/42, CFSM-205/50, CFSM-55/12, CFSM-84/15, CNSM-100/25, CNSM-125/30, CNSM-146/34, CNSM-146/38, CNSM-164/42, CNSM-165/42, CNSM-200/50, CNSM-205/50, CNSM-45/8, CNSM-55/12, CNSM-84/15, RFSM-125/40, RFSM-165/55, RFSM-205/65

• 产品系列  CFSM, CNSM, RFSM

• 元器件设计  热收缩

• 涂层种类  直插式

• 电力电缆套管额定电压 (kV) ≤ 1

• 灵活性  半刚性, 半柔性

• 颜色  带热指示涂层的黑色外层, 黑色, 黑色，配有绿色热敏感涂料

• 机械加强件  光纤增强型, 增强型布料（编织物）, 是, 编织增强型

• 应用直径（最大值） (mm) 45, 55, 59, 65, 75, 84, 86, 100, 113, 125, 146, 149, 164, 165, 185, 200, 205

• 应用直径（最大值） (in) 1.771, 1.772, 2.165, 2.323, 2.559, 2.95, 2.952, 3.307, 3.386, 3.937, 4.449, 4.921, 5.748, 5.866, 6.456, 6.496, 7.283, 7.874, 8.071

• 应用直径（最小值） (mm) 8, 12, 15, 22, 25, 30, 33, 34, 38, 40, 42, 44, 50, 55, 61, 65, 71

• 应用直径（最小值） (in) .314, .315, .472, .59, .591, .866, .984, 1.181, 1.299, 1.339, 1.496, 1.575, 1.653, 1.654, 1.732, 1.968, 1.969, 2.165, 2.3, 2.401, 2.559, 2.795

• 壁厚  中等, 厚

• 热缩后壁厚（最大值） (mm) 1.5, 3, 4.5

• 电力电缆套管膨胀内径（最小值） (mm) 35, 53, 54, 57, 66, 68, 86, 92, 97, 113, 115, 136, 144, 152, 162, 176, 178, 216, 222

• 电力电缆套管膨胀内径（最小值） (in) 1.377, 2.086, 2.125, 2.244, 2.598, 2.677, 3.385, 3.622, 3.818, 4.448, 4.527, 5.354, 5.669, 5.984, 6.377, 6.929, 7.007, 8.503, 8.74

• 电力电缆套管收缩后内径（最大值） (mm) 8, 9, 12, 15, 20, 21, 25, 28, 30, 38, 42, 50

• 套管长度 (mm) 200, 250, 500, 700, 750, 770, 900, 1000, 1100, 1200, 1250, 1300, 1400, 1500, 1600, 1750, 2000, 2250, 2400, 2500

• 套管长度 (in) 7.874, 9.842, 19.68, 19.685, 27.559, 29.527, 29.53, 30.314, 35.433, 39.37, 43.307, 47.244, 49.21, 49.212, 51.181, 55.118, 59.05, 59.055, 62.992, 68.89, 68.897, 78.74, 88.582, 94.488, 98.425

• 切割长度 (mm) 1000, 1100, 1200, 1250, 1300, 1400, 1500, 1600, 1750, 200, 2000, 205, 2250, 2400, 250, 2500, 500, 700, 750, 770, 900

• 电力电缆套管易燃性  非阻燃

• 环境阻力  是, 湿度、风化、雨水、盐水、污水……, 阻水

• 耐化学性  变压器油 (VDE0370), 变压器油和碳氢化合物（两者，具体取决于类型、条件和暴露时间）

• 紫外线稳定型  是

• 机械阻力  抗机械冲击, 抗机械冲击或损害

• 不含铅、镉等重金属  是

• 低烟雾排放  否, 是

• 无毒、无腐蚀性排放  是

• 应用  地下、直埋式和航空应用, 电缆护套, 电缆维修, 接头/拼接件的双重护套/外部保护, 绝缘和保护, 电缆护套，电缆维修，接头/对接接头上的重装护套/外层保护，绝缘和保护，铁路应用，船舶应用，工业应用，地下应用，多用途应用, 电缆重新连接

• 获得船舶-海洋-造船认证  否

• 热阻  适用于低温, 适用于低温，适用于高温、阻燃

• UL 等级  否

• 标准  ANSI C119.1, EN 50393, IEC 60684-2, IEC 60684-3-214、IEC 60684-3-246、IEC 60684-3-247、HD631.2, IEC 60684-3-247

• 获得 CSA 认证  否

• 电力电缆套管产品供货情况  全球

• 最小订货量  10, 8

• 封装方法  件, 包含通道的拉链套管, 在塑料袋中以通道和卡箍裹绕

• 最小封装单元  10, 8

• 产品使用  电缆外壳维修, 电缆护套维修，对具有外部金属屏蔽或护套的电缆接头的保护, 裹绕，密封电缆公端接头

• 可选其他颜色  否

• 零排放  否
