概述

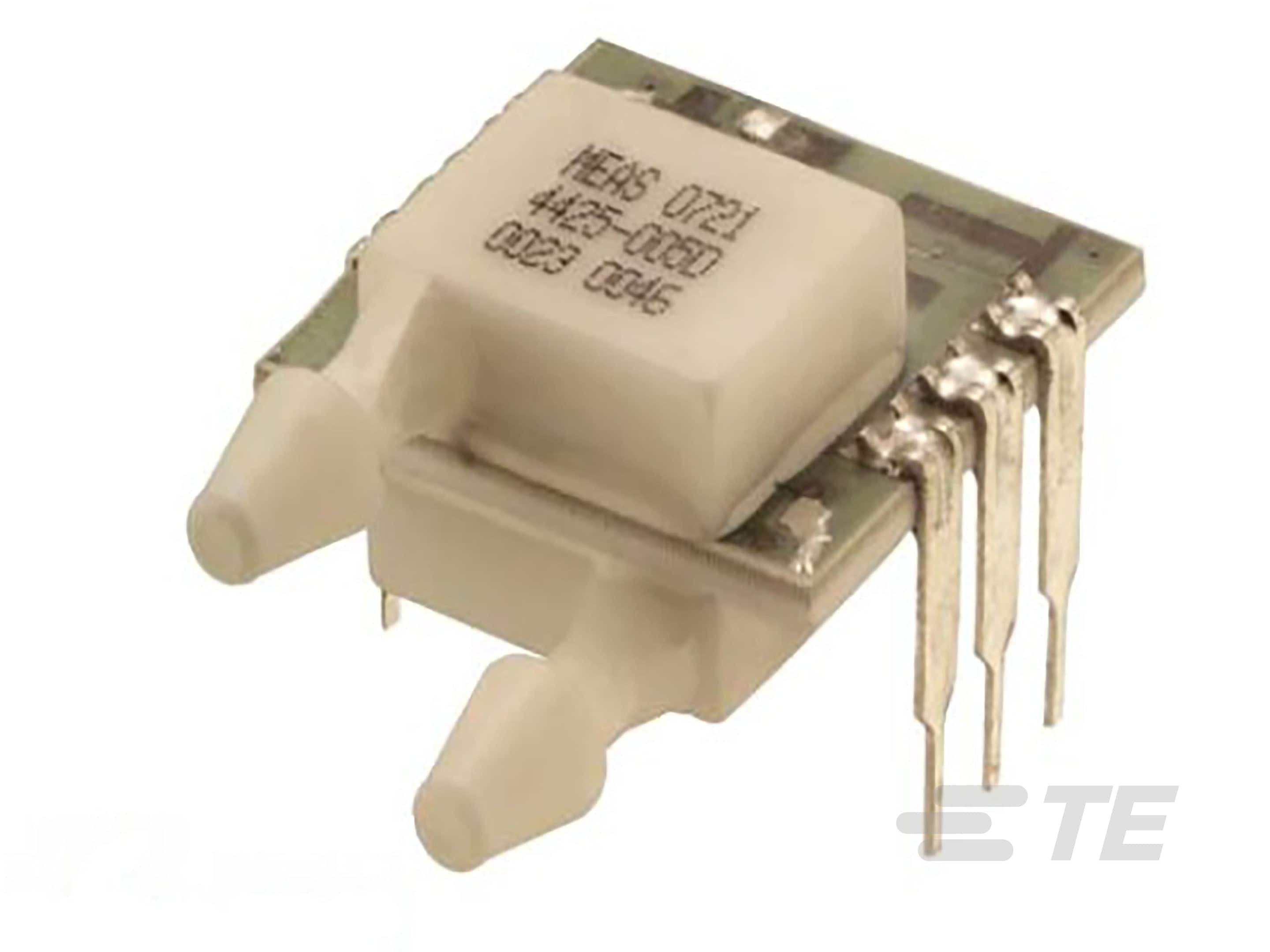

使用激光修正电阻可实现 0-50°C 范围内的整体温度补偿。 这款压力传感器可以测量从 0-1 至 0-300 psi 绝压、表压或差压。压力端口为 1/8” 的倒钩引压管,可与 3/32” 内径的导管进行插接。引压管与印刷电路板平行,使其他板可以位于传感器上方。对于表压或绝压的垂直安装引压管,请参考 MS4426。

特点

  • 板装式压力传感器
  • 0-100 mV 输出
  • 激励电压
  • 差压、表压和绝压
  • 温度补偿
  • 双列直插式封装
  • 0ºC 至 50ºC 补偿 温度范围
  • ±0.15% 压力非线性
  • 固态可靠性
特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

  • 传感器类型  毫伏输出压力传感器

  • 类型  差压, 绝压, 表压

电气特征

  • 电源电压 (V) 12

尺寸

  • 尺寸 15.2 x 13.7 mm [ .59 x .53 in ]

使用环境

  • 工作温度 -40 – 125 °C [ -40 – 257 °F ]

操作/应用

  • 压力 (psi) 1, 100, 15, 150, 30, 300, 5, 50

  • 输出  100mV, 150mV, 18mV, 60mV, 90mV

  • 精度  ±.15% 量程非线性

包装特性

  • 封装  6 针 DIL

其他

  • 选项  凝胶填充, 无涂层
