PCB 安装式模拟压力传感器

MEAS

MEAS MS4525

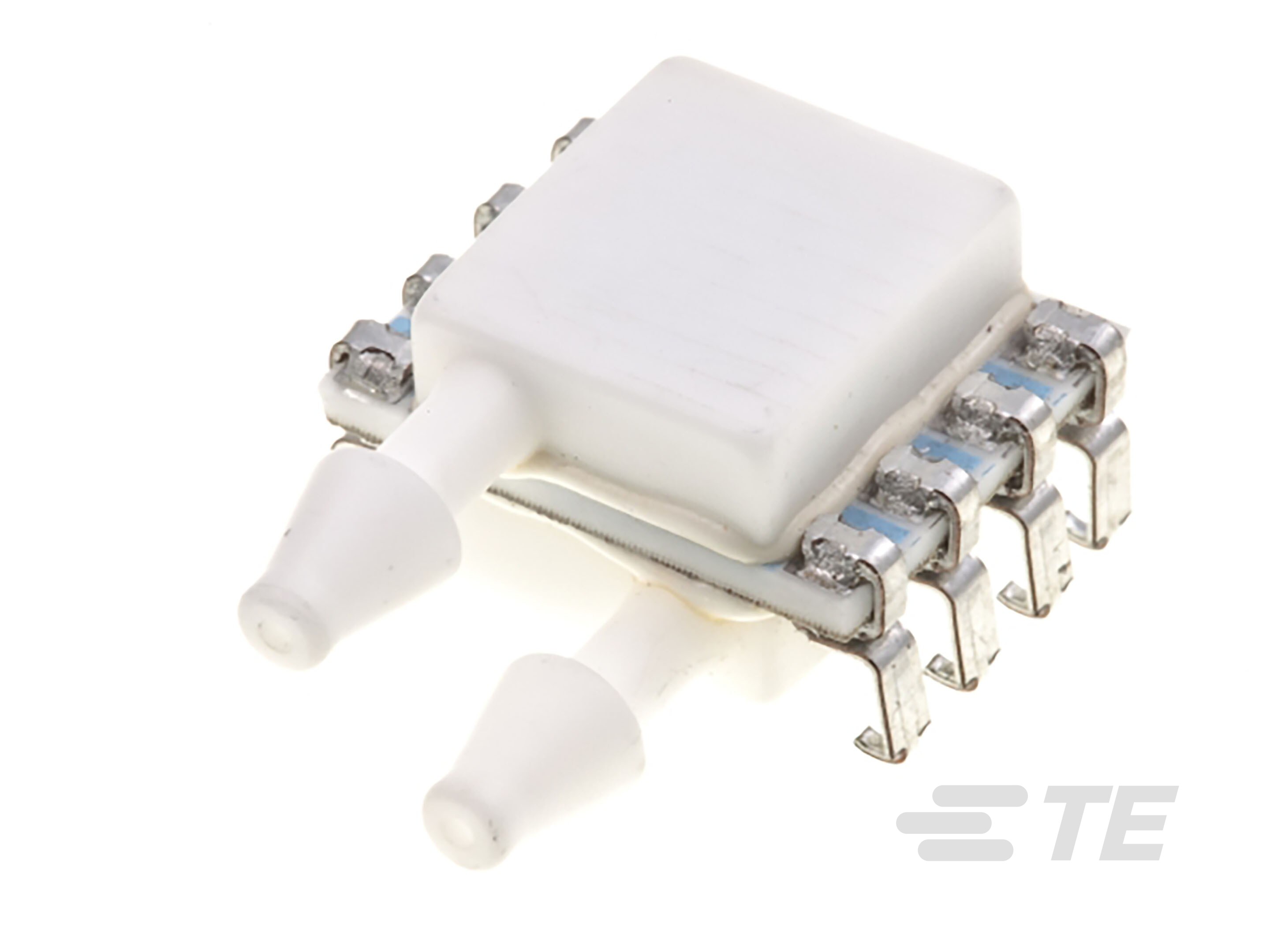

MS4525 是一款小型陶瓷基板 PCB 安装式压力传感器。

产品特性

Pressure Sensor Type: Analog Pressure Sensor Modules
压力精度: ±0.25% Span

产品	TE 产品编号	文档	压力类型	耐压范围	压力	Output Signal Type	Supply Voltage Range	工作温度范围	传感器选件
PRESS XDCR, ANALOG, PSI RANGE	4525-DS5A001DP	3D PDF	差分	1 psi	.068 bar	10 - 90% Vdc	5 V	-25 – 105 °C	无选项
PRESS XDCR, ANALOG, PSI RANGE	4525-SS5B150AS	3D PDF	绝对	300 psi	-	-	5 - 95% Vdc	5 V	-25 – 105 °C	无选项
PRESS XDCR, ANALOG, PSI RANGE	4525-DS5A001DPF	3D PDF	差分	300 psi	-	-	10 - 90% Vdc	5 V	-25 – 105 °C	凝胶涂层
PRESS XDCR, ANALOG, PSI RANGE	4525-DS5A001GPF	3D PDF	量规	300 psi	-	-	10 - 90% Vdc	5 V	-25 – 105 °C	凝胶涂层
PRESS XDCR, ANALOG, PSI RANGE	4525-SS5B050AS	3D PDF	绝对	300 psi	3.44 bar	5 - 95% Vdc	5 V	-25 – 105 °C	无选项
PRESS XDCR, ANALOG, PSI RANGE	4525-DS3A005DP	3D PDF	差分	300 psi	.344 bar	10 - 90% Vdc	3.3 V	-25 – 105 °C	无选项
PRESS XDCR, ANALOG, PSI RANGE	4525-DS3A015DP	3D PDF	差分	300 psi	-	-	10 - 90% Vdc	3.3 V	-25 – 105 °C	无选项
PRESS XDCR, ANALOG, PSI RANGE	4525-DS3A030DP	3D PDF	差分	300 psi	-	-	10 - 90% Vdc	3.3 V	-25 – 105 °C	无选项
PRESS XDCR, ANALOG, PSI RANGE	4525-DS5B001DSF	3D PDF	差分	300 psi	-	-	5 - 95% Vdc	5 V	-25 – 105 °C	凝胶涂层
PRESS XDCR, ANALOG, PSI RANGE	4525-SS5A005GP	3D PDF	量规	300 psi	.344 bar	10 - 90% Vdc	5 V	-25 – 105 °C	无选项
PRESS XDCR, ANALOG, PSI RANGE	4525-SS5A030GP	3D PDF	量规	300 psi	2.068 bar	10 - 90% Vdc	5 V	-25 – 105 °C	无选项
PRESS XDCR, ANALOG, PSI RANGE	4525-SS5A100GP	3D PDF	量规	300 psi	-	-	10 - 90% Vdc	5 V	-25 – 105 °C	无选项
PRESS XDCR, ANALOG, PSI RANGE	4525-TP5A150GP	3D PDF	量规	300 psi	-	-	10 - 90% Vdc	5 V	-25 – 105 °C	无选项
PRESS,XDCR,4525-TP5B030APF	20005831-01	3D PDF	绝对	300 psi	-	-	5 - 95% Vdc	5 V	-25 – 105 °C	凝胶涂层
1PSI DP PRESSURE SENSOR 10% TO 90%	4525-DS3A001DP	3D PDF	差分	-	-	-	10 - 90% Vdc	3.3 V	-10 – 85 °C	无选项
PRESS XDCR, ANALOG, PSI RANGE	4525-DS3A002DP	3D PDF	差分	300 psi	-	-	10 - 90% Vdc	3.3 V	-25 – 105 °C	无选项
PRESS XDCR, ANALOG, PSI RANGE	4525-DS3A030DPF	3D PDF	差分	300 psi	-	-	10 - 90% Vdc	3.3 V	-25 – 105 °C	凝胶涂层
PRESS XDCR, ANALOG, PSI RANGE	4525-DS3A100DP	3D PDF	差分	300 psi	-	-	10 - 90% Vdc	3.3 V	-25 – 105 °C	无选项
PRESS XDCR, ANALOG, PSI RANGE	4525-DS3B001GPF	3D PDF	量规	300 psi	.068 bar	5 - 95% Vdc	3.3 V	-25 – 105 °C	凝胶涂层
PRESS XDCR, ANALOG, PSI RANGE	4525-DS5A002DSF	3D PDF	差分	300 psi	-	-	10 - 90% Vdc	5 V	-25 – 105 °C	凝胶涂层
PRESS XDCR, ANALOG, PSI RANGE	4525-DS5A002GP	3D PDF	量规	300 psi	-	-	10 - 90% Vdc	5 V	-25 – 105 °C	无选项
PRESS XDCR, ANALOG, PSI RANGE	4525-DS5A005DSF	3D PDF	差分	300 psi	-	-	10 - 90% Vdc	5 V	-25 – 105 °C	凝胶涂层
PRESS XDCR, ANALOG, PSI RANGE	4525-DS5A015DP	3D PDF	差分	300 psi	1.034 bar	10 - 90% Vdc	5 V	-25 – 105 °C	无选项
PRESS XDCR, ANALOG, PSI RANGE	4525-DS5A015DPF	3D PDF	差分	300 psi	-	-	10 - 90% Vdc	5 V	-25 – 105 °C	凝胶涂层
PRESS XDCR, ANALOG, PSI RANGE	4525-DS5B100DP	3D PDF	差分	300 psi	6.89 bar	5 - 95% Vdc	5 V	-25 – 105 °C	无选项
PRESS,XDCR,4525-MM5A150GPF	4525-MM5A150GPF	3D PDF	量规	300 psi	-	-	10 - 90% Vdc	5 V	-25 – 105 °C	凝胶涂层
PRESS XDCR, ANALOG, PSI RANGE	4525-SS3A030APF	3D PDF	绝对	300 psi	-	-	10 - 90% Vdc	3.3 V	-25 – 105 °C	凝胶涂层
PRESS XDCR, ANALOG, PSI RANGE	4525-SS3A100AP	3D PDF	绝对	300 psi	-	-	10 - 90% Vdc	3.3 V	-25 – 105 °C	无选项
PRESS XDCR, ANALOG, PSI RANGE	4525-SS3A100GP	3D PDF	绝对	300 psi	-	-	10 - 90% Vdc	3.3 V	-25 – 105 °C	无选项
PRESS XDCR, ANALOG, PSI RANGE	4525-SS5A015AL	3D PDF	绝对	300 psi	1.034 bar	10 - 90% Vdc	5 V	-25 – 105 °C	无选项
PRESS,XDCR,4525-SS5A015VP	20008347-00	3D PDF	真空	300 psi	-	-	10 - 90% Vdc	5 V	-25 – 105 °C	无选项
PRESS XDCR, ANALOG, PSI RANGE	4525-SS5A150GP	3D PDF	量规	300 psi	-	-	10 - 90% Vdc	5 V	-25 – 105 °C	无选项
PRESS XDCR, ANALOG, PSI RANGE	4525-SS5B015AP	3D PDF	绝对	300 psi	1.034 bar	5 - 95% Vdc	5 V	-25 – 105 °C	无选项
PRESS XDCR, ANALOG, PSI RANGE	4525-SS5B030AS	3D PDF	绝对	300 psi	-	-	5 - 95% Vdc	5 V	-25 – 105 °C	无选项
PRESS XDCR, ANALOG, PSI RANGE	4525-TP3A005GPF	3D PDF	量规	300 psi	-	-	10 - 90% Vdc	3.3 V	-25 – 105 °C	凝胶涂层
PRESS XDCR, ANALOG, PSI RANGE	4525-TP3A030GP	3D PDF	量规	300 psi	-	-	10 - 90% Vdc	3.3 V	-25 – 105 °C	无选项
PRESS XDCR, ANALOG, PSI RANGE	4525-TP5A005GSF	3D PDF	量规	300 psi	-	-	10 - 90% Vdc	5 V	-25 – 105 °C	凝胶涂层
PRESS XDCR, ANALOG, PSI RANGE	4525-TP5A030AP	3D PDF	绝对	300 psi	-	-	10 - 90% Vdc	5 V	-25 – 105 °C	无选项
PRESS XDCR, ANALOG, PSI RANGE	4525-TP5A030CP	3D PDF	混合	300 psi	-	-	10 - 90% Vdc	5 V	-25 – 105 °C	无选项
PRESS XDCR, ANALOG, PSI RANGE	4525-TP5B005GP	3D PDF	量规	300 psi	-	-	5 - 95% Vdc	5 V	-25 – 105 °C	无选项

概述

这款传感器采用专有工艺和最新的 CMOS 传感器调节电路，是一款低成本、高性能的传感器，可满足 OEM 客户的最严格要求。 MS4525 经过完全校正和温度补偿，总误差范围 (TEB) 不超过补偿压力范围的 1.0%。采用 3.3 或 5.0 Vdc 单端供电，需要一个单独的外部元件以便正常工作。这款坚固耐用的陶瓷封装传感器可选侧面、顶端或歧管引压安装，可以测量 1 至 150 psi 的绝压、表压、差压或复合压。1/8" 的倒钩引压管与内径为 3/32" 的连接管紧密配合。

特点

PCB 安装式压力传感器
比率放大模拟输出
差压、表压、绝压、复合压力和真空压力
温度补偿
3.3 或 5.0 Vdc 电源电压
PSI 压力量程
标准大信号模拟输出
倒钩引压管

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

支脚种类 J 种类, 通孔
传感器封装 8 pin DIL
Pressure Sensor Type Analog Pressure Sensor Modules
压力类型 差分, 混合, 真空, 绝对, 量规

电气特征

Supply Voltage Range (V) 3.3, 5
电源电流 (mA) 3

尺寸

产品高度 (mm) 4.4, 7.2, 8.2, 11.7, 11.95, 16, 19.5
产品高度 (in) .173, .283, .322, .46, .47, .629, .767
产品长度 (mm) 12.7, 17.4
产品长度 (in) .5, .685
产品宽度 (mm) 9.9, 17.4, 20.3
产品宽度 (in) .389, .685, .799

使用环境

压力 (bar) .068, .344, 1.034, 2.068, 3.44, 6.89
压力 (psi) 1, 2, 5, 15, 30, 50, 100, 150
工作温度范围 (°C) -25 – 105, -10 – 85
工作温度范围 (°F) -13 – 221, 14 – 185

操作/应用

输出接口 I²C
耐压范围 1 psi, 300 psi
Output Signal Type 10 - 90% Vdc, 5 - 95% Vdc
压力精度 ±0.25% Span

包装特性

封装类型 单侧口, 双侧口, 顶部端口

其他

传感器选件 凝胶涂层, 无选项

参考编号

TE 内部编号 CAT-BLPS0041
