小型数字压力传感器
- MEAS
- MEAS MS5525DSO
配有 SPI 和 I2C 总线接口的 MS5525DSO 板装式压力传感器专为大批量 OEM 用户设计。
产品特性
-
压力传感器类型: 数字压力和高度传感器模块
-
耐压范围: 60 psi
-
输出信号类型: 24 位 ADC
-
电源电压范围(V): 1.8 – 3.6
-
工作温度范围(°C): -40 – 125
概述
该传感器模块包含一个压力传感器和一个带有内部工厂校准系数的超低功率 24 位 ΔΣ ADC。提供精确的 24 位数字压力和温度值及不同的操作模式，用户可根据需要配置转换速度和功耗。 MS5525DSO 几乎可以连接任何微控制器。通信协议简单，无需对设备中的内部寄存器进行编程。
这款新传感器模块基于先进的 MEMS 技术，并受益于 MEAS 过去十几年来在研发和批量生产压力模块方面的丰富经验和专业知识。这种坚固耐用的工程化热塑性传感器提供了单、双端口配置，可测量 1-30psi 的绝压、表压、差压、复合压。
优势
- 集成式数字压力传感器（24 位 ΔΣ ADC）
- 快速转换可达 1 ms
- 低功率，1 µA（待机功率 < 0.15 µA）
- 电源电压：1.8 至 3.6 V
- 压力量程：1 至 30 PSI
- I2C 和 SPI 接口
- 小型 IC 封装
- 倒钩引压管
- 低功率，高分辨率 ADC
- 数字压力和温度输出
开发板
-

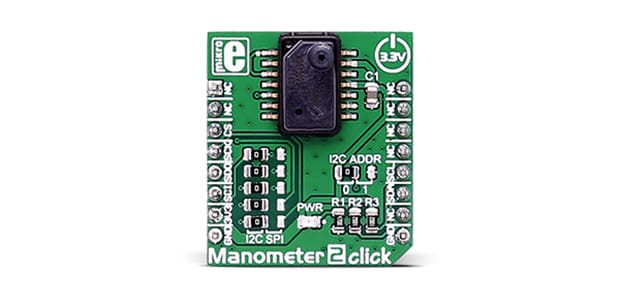

来自 Mikroe™ 的 Manometer 2 Click Board™
来自 Mikroe 的 Manometer 2 Click (MIKROE-2550) 采用 MS5525SDSO 压力传感器，使客户能够轻松评估传感器并创建参考设计。Click Board 为即插即用型模块，旨在为现有开发套件添加额外功能。这些功能特定的小型附加模块具有连接 mikroBUS™ 适配器板的通用接口。提供参考设计示例，让用户快速入门。
规格特性
请查看产品文档或联系我们以了解最新的机构审批信息。
产品类型特性
-
支脚种类 鸥翼
-
传感器封装 SOIC-14
-
压力传感器类型 数字压力和高度传感器模块
-
压力类型 差分, 绝对, 量规
电气特征
-
电源电压范围 (V) 1.8 – 3.6
尺寸
-
产品高度 (mm) 6.3, 9.7
-
产品高度 (in) .248, .381
-
产品长度 12.5 mm [ .492 in ]
-
产品宽度 7.9 mm [ .311 in ]
使用环境
-
工作温度范围 -40 – 125 °C [ -40 – 257 °F ]
操作/应用
-
输出接口 I²C 和 SPI（模式 0、3）
-
耐压范围 60 psi
-
压力 (psi) 1, 2, 5, 15, 30
-
输出信号类型 24 位 ADC
-
压力精度 ±0.25% Span, ±0.5 %FSS
包装特性
-
传感器端口配置 单倒钩, 单管, 双倒钩
参考编号
-
TE 内部编号 CAT-BLPS0003
相关资料
数据表/目录页
- MS5525DSO 英文版本
产品规格
Mikroe、Click Board 和 mikroBUS 是 MikroElektronika DOO 的商标。
