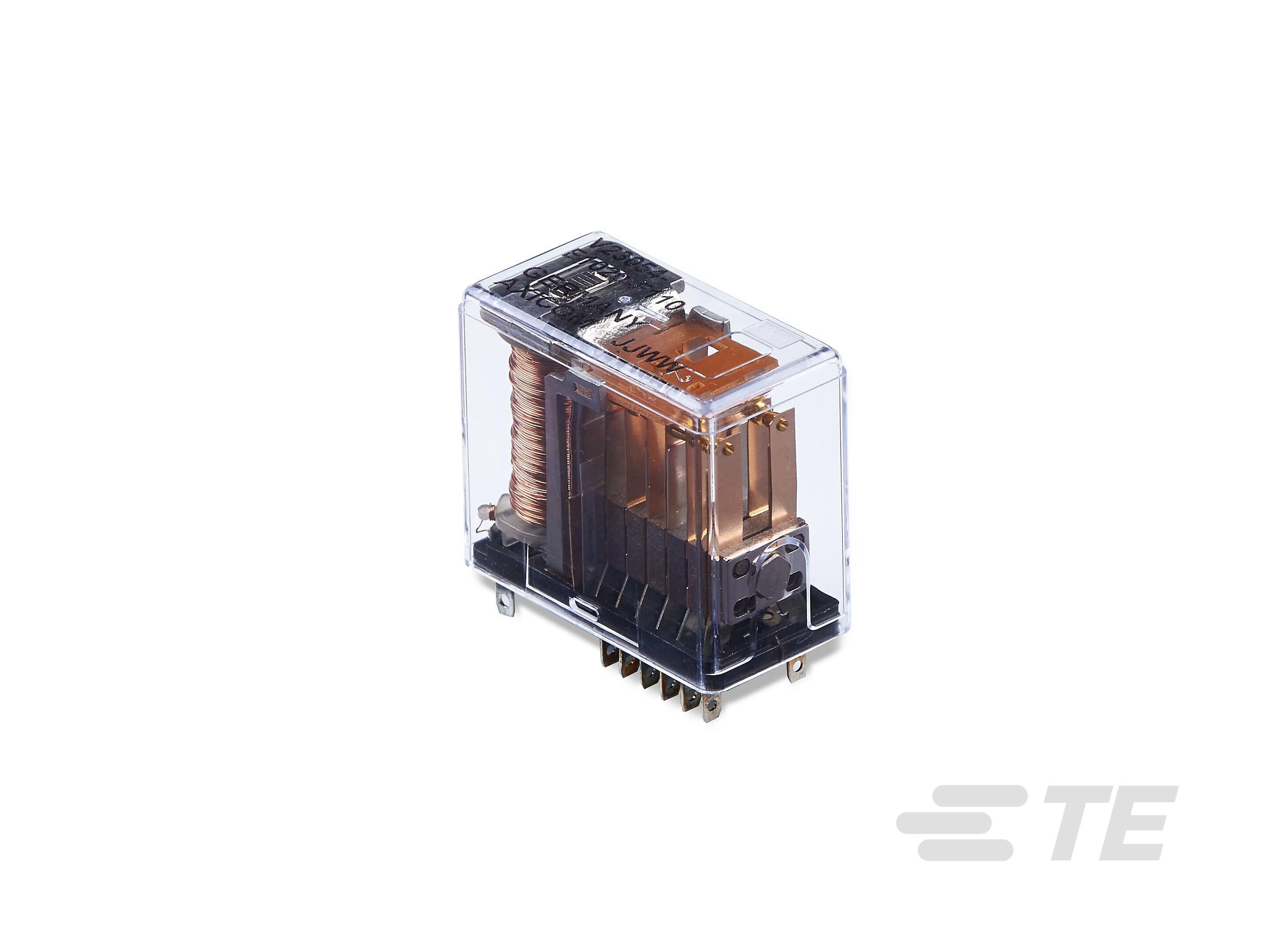

Cradle S Signal Relay V23054

请查看产品文档或联系我们以了解最新的机构审批信息。

• 线圈电阻 (Ω) 33, 70, 130, 185, 270, 390, 630, 800, 1050, 1900, 3800, 5800, 9200, 15500, 25000

• 端子极限断开电流 (A) 2, 5

• 输入电压 (VAC) 125, 250

• 输入电压 (VDC) 150, 250

• 端子电压额定值 (VAC) 125, 250

• 端子电压额定值 (VDC) 150, 260

• 线圈功率额定值（直流） (mW) 1000

• 线圈电压额定值 (VAC) 5, 6, 12, 24, 48, 60

• 线圈电压额定值 (VDC) 12, 24, 60, 110, 125, 220

• 端子开关电压（最大值） (VDC) 150, 260

• 端子开关电压（最大值） (VAC) 125, 250

• 线圈励磁系统  单稳态、直流

• 功耗 (mW) 1000 – 2000, 800

• 绝缘初始电阻 (MΩ) 1000, 1000000

• 端子和线圈间绝缘初始电介质 (Vrms) 1000, 500

• 相邻端子间绝缘初始电介质 (Vrms) 100, 500

• 线圈功率额定值类 (mW) 1000 – 1500, 1500, 800 – 1000

• 端子极限连续电流 (A) 2, 5

• 端子极限短时电流 (A) 2, 5

• 端子极限关合电流 (A) 2, 5

• 打开端子间绝缘初始电介质 (Vrms) 500

• 驱动系统  DC

• 隔离（高频参数）  -20.7dB @ 900MHz, -39dB @ 100MHz

• 插入损耗（高频参数）  -.02dB @ 100MHz, -.27dB @ 900MHz

• 产品重量 (g) 20, 25, 27

• 产品重量 (oz) .704, .881, .952

• 绝缘特性  2000 V 测试电压线圈框架

• 端子电流类 (A) 0 – 2, 2 – 5

• 触点额定电流 (A) .2, .4, .5, 1, 2, 5

• 端子排列方式  1 Form A (NO) + 1 Form B (NC), 1 Form C (CO), 2 Form A (NO), 2 Form C (CO), 4 Form C (CO), 6 Form C (CO)

• 端子基材  金氟, 钌, 钯钌, 银镍+金, 银，涂金, 镍

• 端子极数  2, 4, 6

• 端子特性  分叉/双触点

• 端子电镀材料  镀金

• 继电器连接类型  插入式

• 产品安装类型  插座

• 产品安装特性类型  安装螺栓

• 产品高度  30 mm [ 1.18 in ]

• 产品长度 (mm) 24, 30, 35

• 产品长度 (in) .944, 1.18, 1.37

• 产品宽度  19 mm [ .748 in ]

• 宽度类（机械） (mm) 16 – 20

• 高度类（机械） (mm) 25 – 30

• 长度类（机械） (mm) 20 – 25, 25 – 30, 30 – 35

• 工组温度范围 (°C) -40 – 70

• 环境温度（最大值）  70 °C [ 158 °F ]

• 环境温度类 (°C) 50 – 70

• 性能类型  标准

• 封装方法  盒和纸箱
