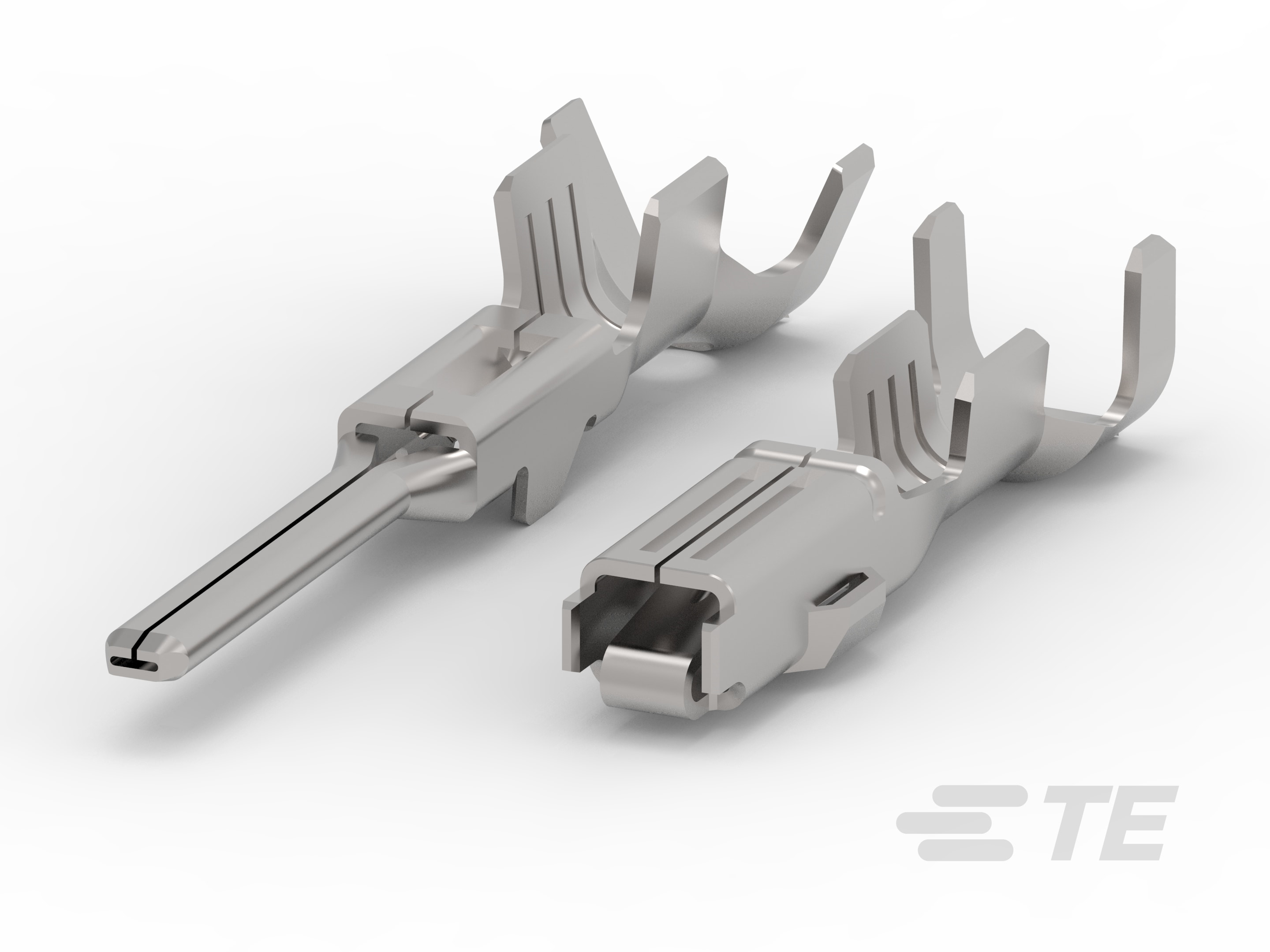

AMP SUPERSEAL 1.5MM，母端和公端

AMP SUPERSEAL 1.5MM，母端和公端-CAT-AM71-T273

电子版数据手册|

产品特性

对接公端宽度(mm): 1.5
对接公端厚度(mm): .8
端子传导: 0 – 24 A（低功率）
产品端接到: 导线

产品	TE 产品编号	文档	端子类型	线径	线径	可密封	端子密封类型	线径查找	线径查找	主要锁定特性	接触面电镀	工作温度（最大值）	公端长度	工作温度范围
MINI MIC RCPT CONT.ACT.LP	183035-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	22 – 20 AWG	.35 – .5 mm²	是	单线密封 (SWS)	.35 mm², .4 mm², .5 mm²	20 AWG, 21 AWG, 22 AWG	无尖刃主体	锡 (Sn)	80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C	-	-40 – 125 °C
MINI MIC TAB CONTACT L.P.	183036-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	22 – 20 AWG	.35 – .5 mm²	是	单线密封 (SWS)	.35 mm², .4 mm², .5 mm²	20 AWG, 21 AWG, 22 AWG	无尖刃主体	锡 (Sn)	80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C	-	-40 – 125 °C
MINI MIC TAB L.P.	183024-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	18 – 15 AWG	.75 – 1.5 mm²	是	单线密封 (SWS)	.75 mm², 1 mm², 1.25 mm², 1.5 mm²	15 AWG, 16 AWG, 17 AWG, 18 AWG	无尖刃主体	锡 (Sn)	80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C	-	-40 – 125 °C
MINI MIC RECPT C	183025-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	18 – 15 AWG	.75 – 1.5 mm²	是	单线密封 (SWS)	.75 mm², 1 mm², 1.25 mm², 1.5 mm²	15 AWG, 16 AWG, 17 AWG, 18 AWG	无尖刃主体	锡 (Sn)	80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C	-	-40 – 125 °C
MINI MIC TAB CONTACT >1,5-	282465-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	15 – 13 AWG	1.5 – 2.5 mm²	是	单线密封 (SWS)	1.5 mm², 2 mm², 2.5 mm²	13 AWG, 14 AWG, 15 AWG	无尖刃主体	锡 (Sn)	80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C	-	-40 – 125 °C
MINI MIC TAB CONTACT	282109-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	18 – 15 AWG	.75 – 1.5 mm²	是	单线密封 (SWS)	.75 mm², 1 mm², 1.25 mm², 1.5 mm²	15 AWG, 16 AWG, 17 AWG, 18 AWG	无尖刃主体	其他	80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C	-	-40 – 125 °C
MINI MIC RCPT CONTACT >1,5-	282466-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	15 – 13 AWG	1.5 – 2.5 mm²	是	单线密封 (SWS)	1.5 mm², 2 mm², 2.5 mm²	13 AWG, 14 AWG, 15 AWG	无尖刃主体	锡 (Sn)	80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C	-	-40 – 125 °C
MINI MIC SRS TAB CONT	282404-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	22 – 20 AWG	.35 – .5 mm²	是	单线密封 (SWS)	.35 mm², .4 mm², .5 mm²	20 AWG, 21 AWG, 22 AWG	无尖刃主体	锡 (Sn)	80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C	-	-40 – 125 °C
MINI MIC TAB CONTACT	282109-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	18 – 15 AWG	.75 – 1.5 mm²	是	单线密封 (SWS)	.75 mm², 1 mm², 1.25 mm², 1.5 mm²	15 AWG, 16 AWG, 17 AWG, 18 AWG	无尖刃主体	锡 (Sn)	80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C	-	-40 – 125 °C
MINI MIC SRS REC CONT HYBRD	282438-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	20 – 17 AWG	.5 – 1 mm²	是	单线密封 (SWS)	.5 mm², .6 mm², .75 mm², 1 mm²	17 AWG, 18 AWG, 19 AWG, 20 AWG	无尖刃主体	锡 (Sn)	80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C	-	-40 – 125 °C
MINI MIC TAB CONTACT	282109-5	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	18 – 15 AWG	.75 – 1.5 mm²	是	单线密封 (SWS)	.75 mm², 1 mm², 1.25 mm², 1.5 mm²	15 AWG, 16 AWG, 17 AWG, 18 AWG	无尖刃主体	锡 (Sn)	80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C	-	-40 – 125 °C
MINI MIC RCPT CONTACT	282110-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	18 – 15 AWG	.75 – 1.5 mm²	是	单线密封 (SWS)	.75 mm², 1 mm², 1.25 mm², 1.5 mm²	15 AWG, 16 AWG, 17 AWG, 18 AWG	锁定枪	锡 (Sn)	80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C	-	-40 – 125 °C
MINI MIC SRS REC CONT	282403-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	母端	22 – 20 AWG	.35 – .5 mm²	是	单线密封 (SWS)	.35 mm², .4 mm², .5 mm²	20 AWG, 21 AWG, 22 AWG	锁定枪	锡 (Sn)	80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C	-	-40 – 125 °C
MINI MIC TAB CTC GOLD PLATED V	282404-3	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	22 – 20 AWG	.35 – .5 mm²	是	单线密封 (SWS)	.35 mm², .4 mm², .5 mm²	20 AWG, 21 AWG, 22 AWG	无尖刃主体	其他	80 °C, 85 °C, 90 °C, 100 °C, 105 °C, 110 °C, 120 °C, 125 °C	-	-40 – 125 °C
MINI MIC TAB CONT. 0,5-1,0	282440-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	20 – 17 AWG	.5 – 1 mm²	否	-	.5 mm², .6 mm², .75 mm², 1 mm²	17 AWG, 18 AWG, 19 AWG, 20 AWG	无尖刃主体	锡 (Sn)	-	22.7 mm	-
MINI MIC TAB 1-1,5	282477-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	公端	17 – 15 AWG	1 – 1.5 mm²	否	-	1 mm², 1.25 mm², 1.5 mm²	15 AWG, 16 AWG, 17 AWG	无尖刃主体	锡 (Sn)	-	22.7 mm	-

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

可密封 否, 是
主要锁定特性 无尖刃主体, 锁定枪
插座种类 180°

主体特性

端子密封类型 单线密封 (SWS)

接触件特性

压接类型 F 型压接
典型额定电流 (A) 6, 11, 14
导线端子端接区域电镀材料 金, 锡
端子制造 冲压成形
端子大小 1.5mm
端子类型 公端, 母端
对接公端宽度 1.5 mm [ .059 in ]
对接公端厚度 .8 mm [ .031 in ]
接触面电镀 其他, 锡 (Sn)

端接特性

线缆端接方法压接
产品端接到导线

尺寸

兼容的绝缘直径范围 (mm) 1.2 – 1.6, 1.2 – 2, 1.7 – 2.4, 1.7 – 3.3, 1.8 – 2.4, 2.2 – 2.4
兼容的绝缘直径范围 (in) .047 – .063, .055 – .067, .055 – .083, .067 – .13, .07 – .094, .071 – .13, .075 – .094
线径 (AWG) 15 – 13, 17 – 15, 18 – 15, 20 – 17, 22 – 20
线径 (mm²) .35 – .5, .5 – 1, .75 – 1.5, 1 – 1.5, 1.5 – 2.5
线径查找 (mm²) .35, .4, .5, .6, .75, 1, 1.25, 1.5, 2, 2.5
线径查找 (AWG) 13, 14, 15, 16, 17, 18, 19, 20, 21, 22
公端长度 22.7 mm [ .893 in ]

使用环境

绝缘选项 非绝缘
工作温度（最大值） (°C) 80, 85, 90, 100, 105, 110, 120, 125
工作温度（最大值） (°F) 176, 185, 194, 212, 221, 230, 248, 257
工作温度范围 -40 – 125 °C [ -40 – 257 °F ]

操作/应用

与电线基础材料兼容铜

行业标准

与机构/标准产品兼容 LV214

包装特性

封装方法 Bag, Reel
封装数量 4000, 5000

其他

端子传导 0 – 24 A（低功率）
客户首选端子否

参考编号

TE 内部编号 CAT-AM71-T273

相关资料

数据表/目录页

AMP SUPERSEAL 1.5mm Connector System pdf 英文版本
