规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

产品类型特性

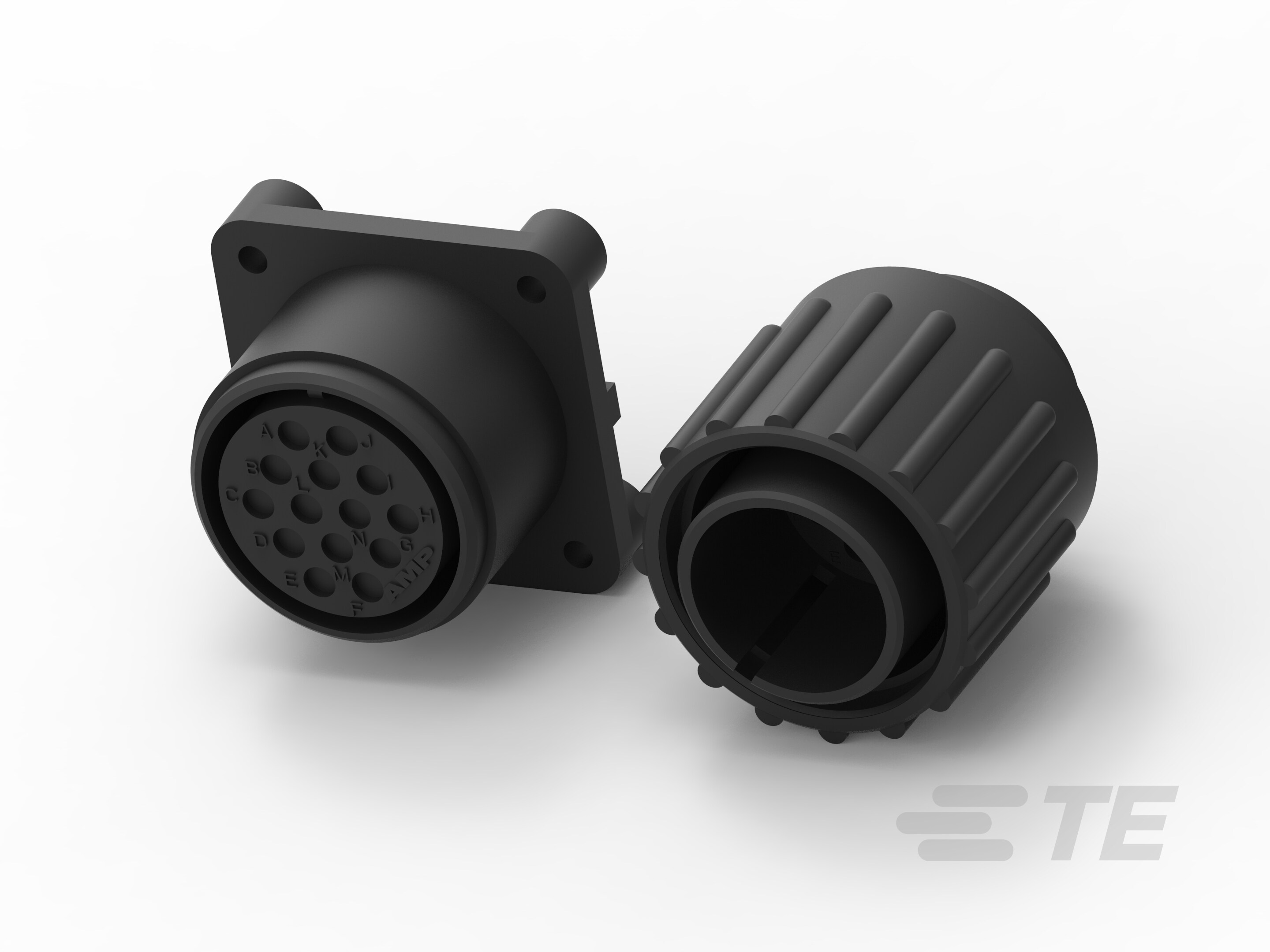

  • 连接器产品类型  外壳

  • 连接器系统  线到线, 线到面板, 线到面板

  • 可密封 

  • 连接器和端子端接到  电线和电缆

  • 连接器和壳体类型  插头, 母端, 母端

  • 圆形连接器外壳类型  全塑

  • 装配要求  未装配套件

结构特性

  • 位数  10, 14

  • 电源位置数量  0

  • 信号位置数量  10, 14

  • 反向编号  不带

电气特征

  • 工作电压 (VDC) 250

  • 工作电压 (VAC) 250

接触件特性

  • 反向极性  否, 是

  • 端子类型  插座, 插针

  • 端子额定电流(最大值) (A) 13

  • 端子保护  带有

端接特性

  • 线缆端接方法  压接

机械附件

  • 螺纹尺寸  1 1/18-18 UNEF-2A, 1 1/4-18 UNEF-2A, 15/16-20 UNEF, 15/16-20 UNEF – 2A

  • 接合固定类型  螺纹连接

  • 面板安装特性类型  带安装孔的凸缘

  • 接合对准  带有

  • 接合对准类型  键控

  • 连接器安装类型  电缆安装(自由悬挂), 面板安装

  • 接合固定  带有

  • 面板安装特性  不带, 带有

壳体特性

  • 主体方向  直式

  • 壳体颜色  黑色

  • 外壳材料  尼龙, 聚酰胺

  • 圆形连接器壳体尺寸  18, 20

尺寸

  • 线径 (AWG) 14 – 24

  • 线径 (mm²) .2 – 2

  • 组件长度 (mm) 30.48, 30.73, 39.62, 41.15, 41.66, 41.78

  • 组件长度 (in) 1.2, 1.21, 1.56, 1.62, 1.64, 1.645

使用环境

  • 工作温度范围  -55 – 105 °C [ -67 – 221 °F ]

  • 流体阻力 

操作/应用

  • 电路应用  Signal

  • 屏蔽 

行业标准

  • UL 阻燃性等级  UL 94V-0

包装特性

  • 封装数量  1, 200, 300

  • 封装方法  包装

参考编号

  • TE 内部编号 CAT-AM71-C83998N
