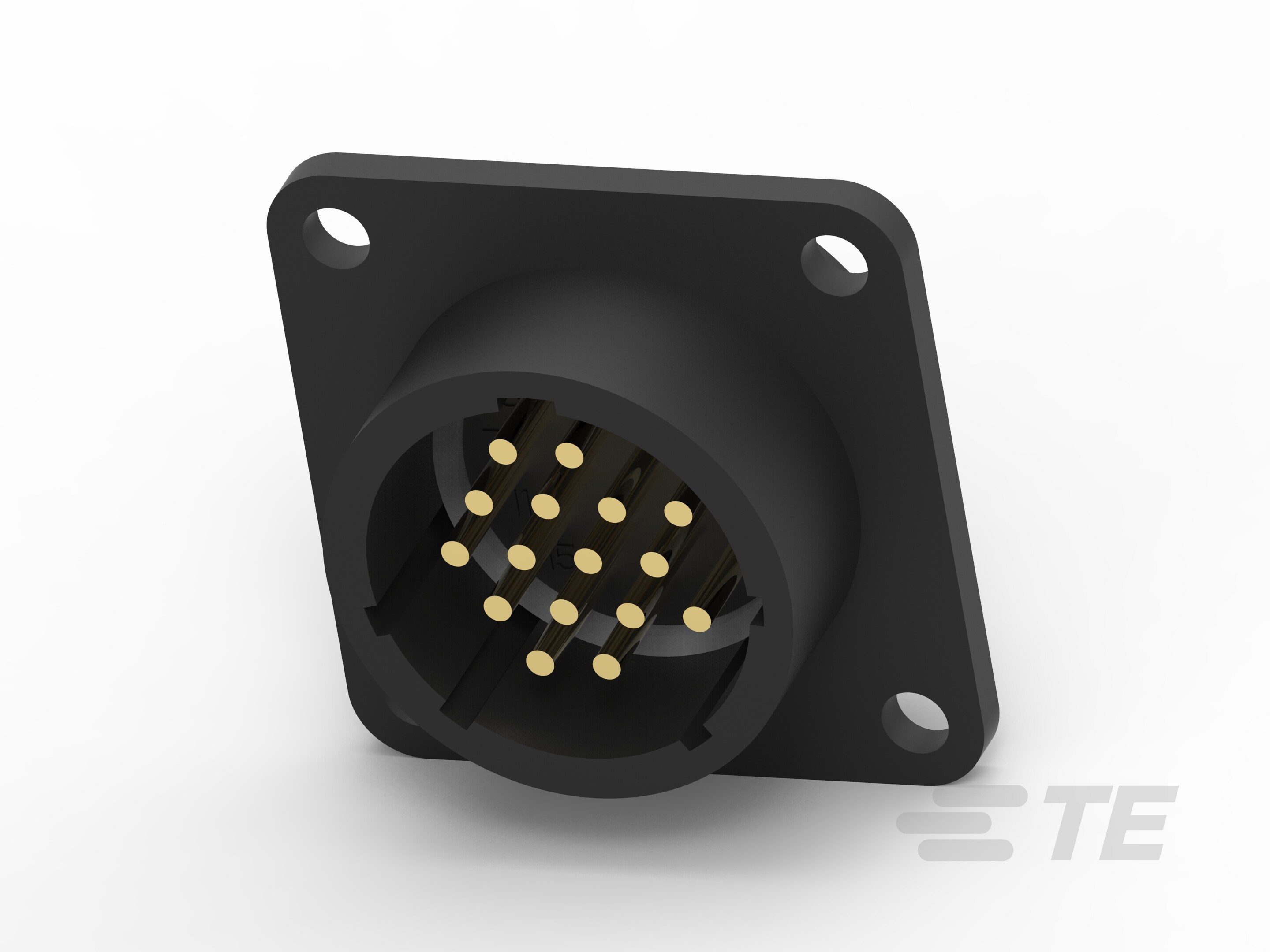

Connectors, CPC Series 2, with Posted Contacts

请查看产品文档或联系我们以了解最新的机构审批信息。

• 连接器产品类型  连接器组件

• 连接器系统  线到板, 线到面板, 线到面板

• 可密封  否, 是

• 连接器和端子端接到  印刷电路板

• 连接器和壳体类型  母端, 母端

• 圆形连接器外壳类型  全塑

• 位数  8, 9, 16, 28

• 电源位置数量  0

• 信号位置数量  8, 9, 16, 28

• 工作电压 (VDC) 250

• 工作电压 (VAC) 250

• 反向极性  否, 是

• 端子类型  插座, 插针

• 端子额定电流（最大值） (A) 7.5

• 端子保护  带有

• PCB 端接方法  通孔 - 焊接

• 极性代码  A

• 接合固定类型  螺纹连接

• 面板安装特性类型  带安装孔的凸缘, 带螺纹插针的凸缘

• 接合对准  带有

• 接合对准类型  键控

• 连接器安装类型  面板安装

• 接合固定  带有

• 面板安装特性  带有

• 壳体颜色  黑色

• 外壳材料  尼龙, 热塑性

• 圆形连接器壳体尺寸  11, 17

• 兼容的绝缘直径范围  1.73 mm [ .068 in ]

• 组件长度 (mm) 22.58, 23.5, 29.26, 29.49, 30.53, 35.13, 36.3

• 组件长度 (in) .889, .925, 1.152, 1.161, 1.202, 1.383, 1.429

• 工作温度范围  -55 – 105 °C [ -67 – 221 °F ]

• 流体阻力  无, 浸入

• 电路应用  Signal

• 屏蔽  否

• UL 阻燃性等级  UL 94V-0

• 封装数量  24, 27, 40

• 封装方法  Bag, Tray
