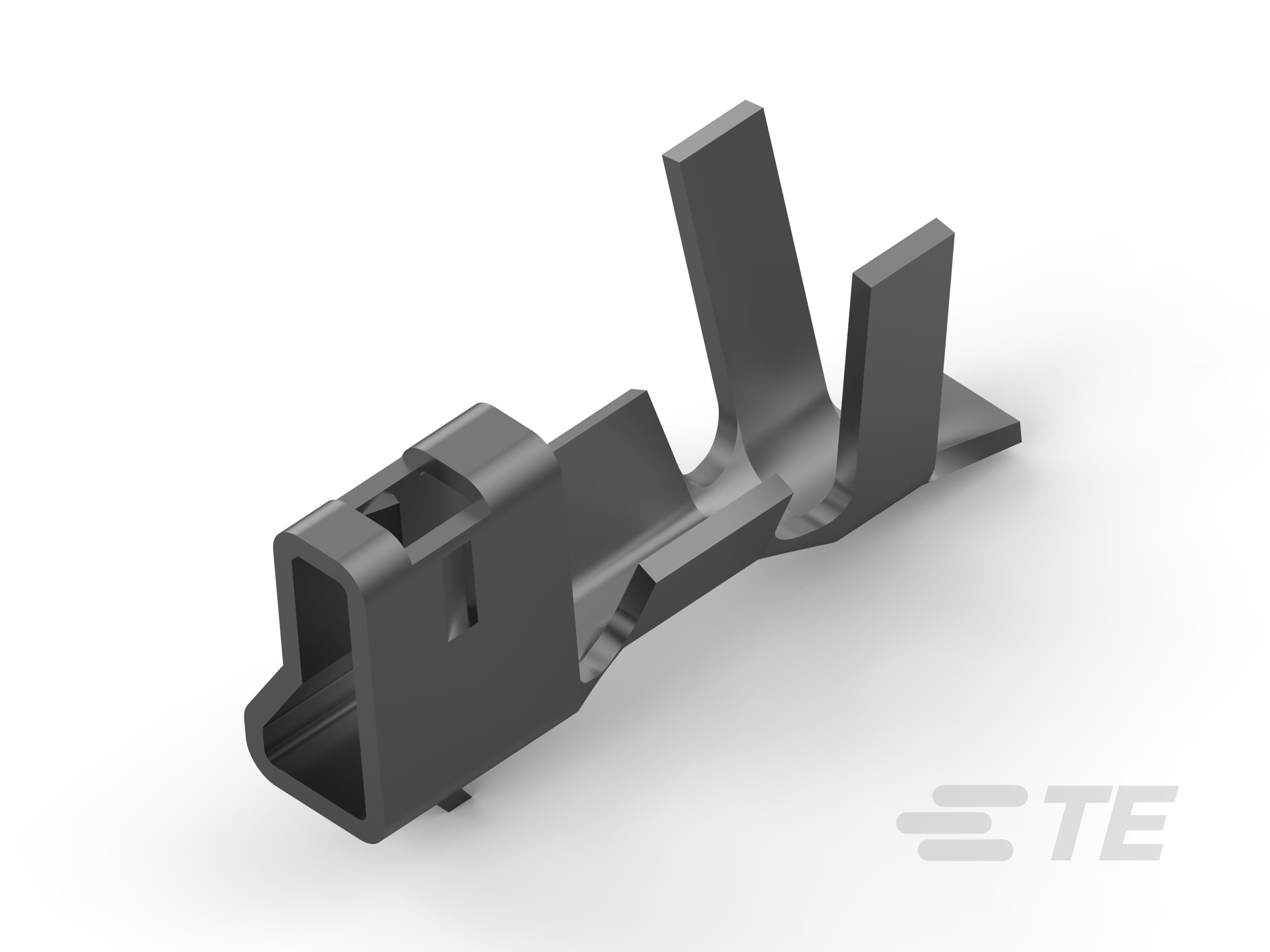

Common Termination Contacts — POWER TRIPLE LOCK

Common Termination Contacts — POWER TRIPLE LOCK-CAT-AM7017-C7671

AMP CT

电子版数据手册|

产品特性

端子类型: 插座
工作电压(VAC): 125
工作电压(VDC): 125
与线缆类型兼容: 分离式导线
线缆端接方法: 压接

产品	TE 产品编号	文档	端子接触部电镀材料	导线端子端接区域电镀材料	线径	线径	端子基材	端子额定电流（最大值）	工作温度范围
CT CRIMP-2 REC CONT. L/P	179518-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	锡	预镀锡	26 – 22 AWG	.12 – .4 mm²	磷青铜	4 A	-30 – 105 °C
AMP CT CRIMP REC COMB CUT	1-175161-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	锡	预镀锡	26 – 22 AWG	.12 – .4 mm²	磷青铜	4 A	-40 – 105 °C
AMP CT CRIMP-2 REC CONT AU	179227-4	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	金	金	26 – 22 AWG	.12 – .4 mm²	磷青铜	4 A	-30 – 105 °C
AMP CT CRIMP REC CONTACT	1-175102-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	锡	预镀锡	26 – 22 AWG	.12 – .4 mm²	磷青铜	4 A	-40 – 105 °C
AMP CT CRIMP TTYPE-2 REC CONT.	179609-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	锡	预镀锡	30 – 26 AWG	.05 – .15 mm²	磷青铜	2 A	-30 – 105 °C
CRIMP TYPE II REC CONTACT	179227-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	锡	预镀锡	26 – 22 AWG	.12 – .4 mm²	铜合金	4 A	-30 – 105 °C
AMP CT CRIMP-2 REC CONT. L/P	179610-1	\u4EA7\u54C1\u56FE\u7EB8 3D PDF	锡	预镀锡	30 – 26 AWG	.05 – .15 mm²	磷青铜	2 A	-30 – 105 °C

规格特性

请查看产品文档或联系我们以了解最新的机构审批信息。

结构特性

与线缆类型兼容 分离式导线

电气特征

工作电压 (VAC) 125
工作电压 (VDC) 125
绝缘电阻 (MΩ) 1000

接触件特性

端子形状和构造矩形
接合插针直径 .6 mm [ .023 in ]
端子类型插座
端子接触部电镀材料 金, 锡
导线端子端接区域电镀材料 金, 预镀锡
端子基材 磷青铜, 铜合金
端子额定电流（最大值） (A) 2, 4

端接特性

线缆端接方法压接
产品端接到线缆

机械附件

带导线绝缘带有

尺寸

兼容的绝缘直径范围 (mm) .65 – 1.35, .93 – 1.5, 1.1 – 1.5
兼容的绝缘直径范围 (in) .026 – .053, .037 – .059, .043 – .059
线径 (AWG) 26 – 22, 30 – 26
线径 (mm²) .05 – .15, .12 – .4

使用环境

工作温度范围 (°C) -40 – 105, -30 – 105
工作温度范围 (°F) -40 – 221, -22 – 221

操作/应用

电路应用 Signal

包装特性

封装方法 Reel, 带, 零散零件
封装数量 20, 100, 10000, 20000

参考编号

TE 内部编号 CAT-AM7017-C7671
