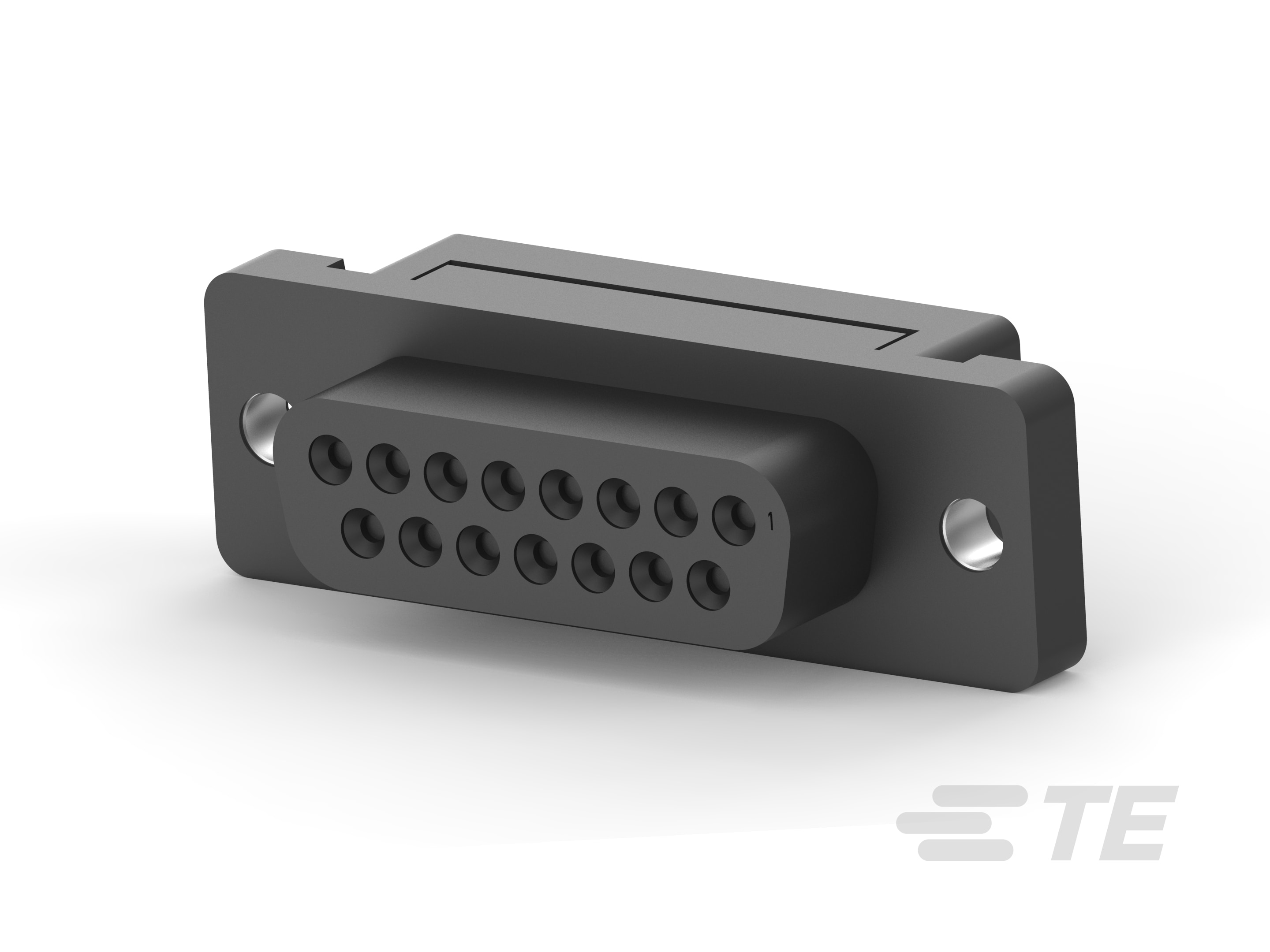

IDC D-Sub：插座组件，小尺寸，信号，2.77mm

请查看产品文档或联系我们以了解最新的机构审批信息。

• 连接器和壳体类型  母端, 母端

• 连接器系统  缆到缆

• 连接器产品类型  连接器组件

• 连接器壳体尺寸  1, 2, 3, 4, 5

• 连接器和端子端接到  电线和电缆

• 壳体材料配置  全塑料, 正面金属外壳

• 位数  9, 15, 25, 37, 50

• 行数  2, 3

• 与线缆类型兼容  带状电缆

• 连接器外形  低

• 外壳电镀材料  锡

• 出线角度  180°, 90°

• 外壳电镀涂层  亮光

• 接合固定特征材料  钢, 黄铜

• 插针材料  黄铜

• 带状电缆中心线间距  1.27 mm [ .05 in ]

• 外盖材料  热塑塑料

• 端子基材  磷青铜

• 端子底板材料  镍

• 端子接触部电镀材料  金

• 端子接合区域电镀材料厚度  .76 µm [ 30 µin ]

• 导线端子端接区域电镀材料  锡

• 端子类型  插座

• 端子大小  尺寸 20

• 端子额定电流（最大值） (A) 1.25

• 线缆端接方法  绝缘刺破 (IDC)

• 螺纹尺寸  4-40 UNC 2B

• 接合固定类型  螺纹插针，4-40 UNC, 螺纹插针，4-40 UNC

• 接合固定  带有

• 连接器安装类型  电缆安装（自由悬挂）

• 接合固定特性电镀材料  无, 锌

• 外壳材料  热塑性

• 外壳材料  钢

• 中心线（间距） (mm) 1.38, 2.77

• 中心线（间距） (in) .054, .055

• 实芯线径 (mm²) .1 – .13

• 实芯线径 (AWG) 28 – 26

• 线径 (AWG) 28 – 26

• 线径 (mm²) .08 – .15

• 适用的电缆绝缘层直径范围  .81 – .97 mm [ .032 – .038 in ]

• 工作温度范围  -55 – 105 °C [ -67 – 221 °F ]

• 电路应用  Signal

• 屏蔽  否

• UL 阻燃性等级  UL 94V-0

• 封装方法  Tray, Tube

• 封装数量  32, 40
